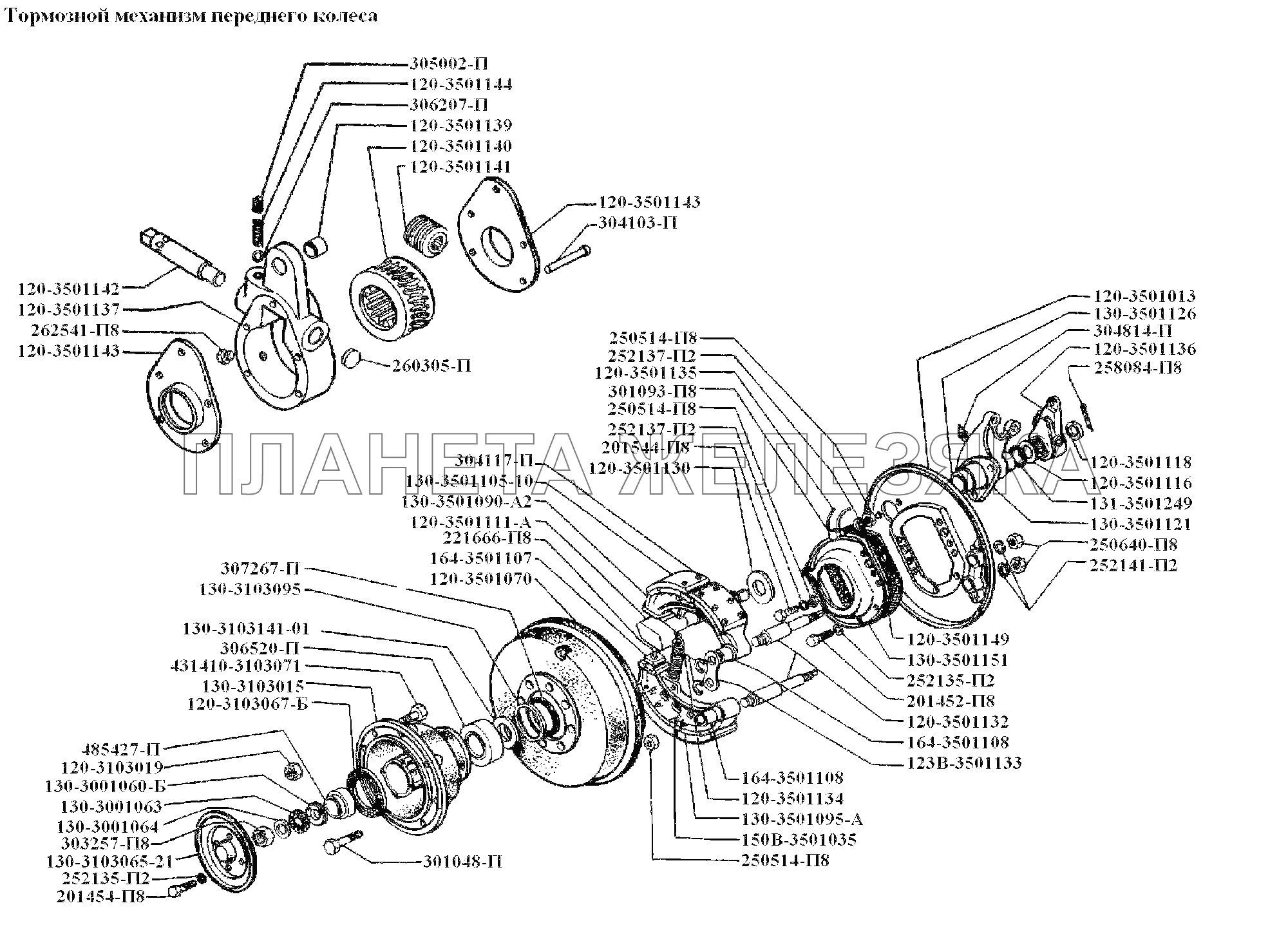

| ← Схема пневматической системы автомобиля без МТП (ЗИЛ-495816 и ЗИЛ-495817) | Тормозной механизм заднего колеса → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
120-3103019 |
Гайка (левая резьба) Подробнее |
||
| 120-3103067-Б |
Прокладка Подробнее |
|
||
| 120-3501013 |
Диск левый в сборе Подробнее |
|
||
| 120-3501070 |
Барабан тормозной передний Подробнее |
|
||
| 120-3501111-А |
Кулак левый Подробнее |
|
||
| 120-3501116 |
Шайба регулировочная Подробнее |
|
||
| 120-3501118 |
Шайба разжимного кулака тормоза Подробнее |
|
||
| 120-3501130 |
Шайба колодок тормоза опорная Подробнее |
|
||
| 120-3501132 |
Ось колодки переднего тормоза Подробнее |
|
||
| 120-3501134 |
Чека оси ролика Подробнее |
|
||
| 120-3501135 |
Шплинт-проволока Подробнее |
|
||
 |
120-3501136 |
Рычаг регулировочный в сборе Подробнее |
||
| 120-3501137 |
Корпус рычага передних тормозов в сборе Подробнее |
|
||
| 120-3501139 |
Втулка регулировочного рычага Подробнее |
|
||
| 120-3501140 |
Шестерня регулировочного рычага Подробнее |
|
||
| 120-3501141 |
Червяк регулировочного рычага Подробнее |
|
||
| 120-3501142 |
Ось червяка Подробнее |
|
||
| 120-3501143 |
Крышка корпуса регулировочного рычага Подробнее |
|
||
| 120-3501144 |
Пружина Подробнее |
|
||
| 120-3501149 |
Прокладка Подробнее |
|
||
| 123В-3501133 |
Накладка осей колодок Подробнее |
|
||
 |
130-3001060-Б |
Гайка-шайба цапфы поворотного кулака в сборе Подробнее |
||
| 130-3001063 |
Кольцо замочное Подробнее |
|
||
| 130-3001064 |
Шайба замочная контргайки цапфы поворотного кулака Подробнее |
|
||
| 130-3103015 |
Ступица колеса Подробнее |
|
||
| 130-3103065-21 |
Крышка Подробнее |
|
||
| 130-3103095 |
Кольцо предохранительное Подробнее |
|
||
| 130-3103141-01 |
Кольцо упорное Подробнее |
|
||
| 130-3501090-А2 |
Колодка в сборе Подробнее |
|
||
| 130-3501095-А |
Колодка Подробнее |
|
||
| 130-3501105-10 |
Накладка Подробнее |
|
||
| 130-3501121 |
Кронштейн левый в сборе Подробнее |
|
||
 |
130-3501126 |
Втулка кронштейна разжимного кулака заднего тормоза Подробнее |
||
| 130-3501151 |
Маслоуловитель левый в сборе Подробнее |
|
||
| 131-3501249 |
Кольцо разжимного кулака уплотнительное Подробнее |
|
||
 |
150В-3501035 |
Пружина оттяжная тормозных колодок Подробнее |
||
| 164-3501107 |
Щека колодки тормоза Подробнее |
|
||
| 164-3501108 |
Втулка Подробнее |
|
||
| 201452-П8 |
Болт Подробнее |
|
||
| 201454-П8 |
Болт Подробнее |
|
||
| 201544-П8 |
Болт Подробнее |
|
||
| 221666-П8 |
Винт Подробнее |
|
||
| 250514-П8 |
Гайка Подробнее |
|
||
| 250640-П8 |
Гайка Подробнее |
|
||
| 252135-П2 |
Шайба пружинная Подробнее |
|
||
| 252137-П2 |
Шайба пружинная Подробнее |
|
||
| 252141-П2 |
Шайба пружинная Подробнее |
|
||
| 258084-П8 |
Шплинт Подробнее |
|
||
| 260305-П |
Заглушка Подробнее |
|
||
| 262541-П8 |
Пробка коническая Подробнее |
|
||
| 301048-П |
Болт Подробнее |
|
||
| 301093-П8 |
Болт Подробнее |
|
||
| 303257-П8 |
Контргайка Подробнее |
|
||
| 304103-П |
Заклепка Подробнее |
|
||
 |
304117-П |
Заклепка Подробнее |
||
| 304814-П |
Масленка в сборе Подробнее |
|
||
| 305002-П |
Пробка Подробнее |
|
||
| 306207-П |
Шарик-фиксатор Подробнее |
|
||
| 306520-П |
Подшипник Подробнее |
|
||
 |
307267-П |
Манжета ступицы в сборе Подробнее |
||
| 431410-3103071 |
Болт Подробнее |
|
||
| 485427-П |
Подшипник наружный в сборе Подробнее |
|
