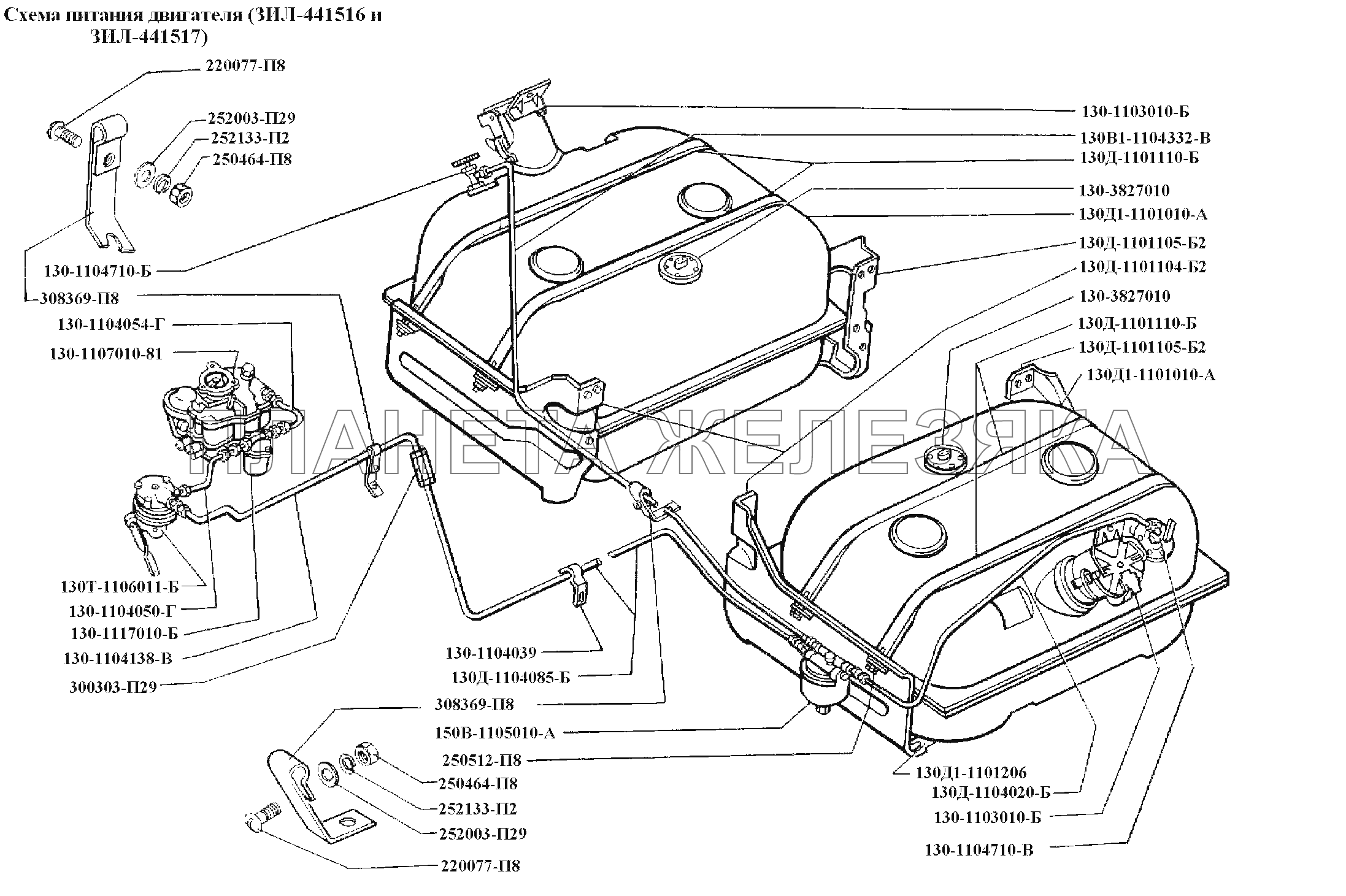

Схема питания двигателя ЗИЛ-441517 Каталог 1987 г.
| ← Схема питания двигателя | Фильтр-отстойник → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130-1103010-Б |
Пробка топливного бака Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1104039 |
Скоба крепления топливопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
130-1104050-Г |
Трубка от топливного насоса к фильтру тонкой очистки в сборе Подробнее
Дополнительная информация:
|
||||||||||||||
 |
130-1104054-Г |
Трубка от фильтра тонкой очистки к карбюратору в сборе Подробнее
Дополнительная информация:
|
||||||||||||||
| 130-1104138-В |
Трубка от фильтра-отстойника передняя в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
130-1104710-Б |
Трубка приемная с фильтром в сборе Подробнее
Дополнительная информация:
|
||||||||||||||
| 130-1104710-В |
Трубка топливного бака приемная с фильтром в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1107010-81 |
Карбюратор К90 со штуцером в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1117010-Б |
Фильтр тонкой очистки топлива Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3827010 |
Датчик указателя уровня топлива типа БМ165-Б Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130В1-1104332-В |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Д-1101104-Б2 |
Кронштейн крепления топливного бака передний Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Д-1101105-Б2 |
Кронштейн крепления топливного бака задний Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Д-1101110-Б |
Хомут крепления топливного бака в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Д-1104020-Б |
Трубка от топливного бака к фильтру-отстойнику Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Д-1104085-Б |
Трубка от фильтра-отстойника продольная в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Д1-1101010-А |
Бак топливный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Д1-1101206 |
Балка крепления топливного бака с прокладкой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Т-1106011-Б |
Насос топливный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 150В-1105010-А |
Фильтр-отстойник бензина в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 220077-П8 |
Винт Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 250464-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 250512-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252003-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252133-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 300303-П29 |
Штуцер Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 308369-П8 |
Скоба-хомут Подробнее
Дополнительная информация:
|
|
||||||||||||||
| БМ165Б |
Датчик указателя уровня топлива, Подробнее
Дополнительная информация:
|
|
