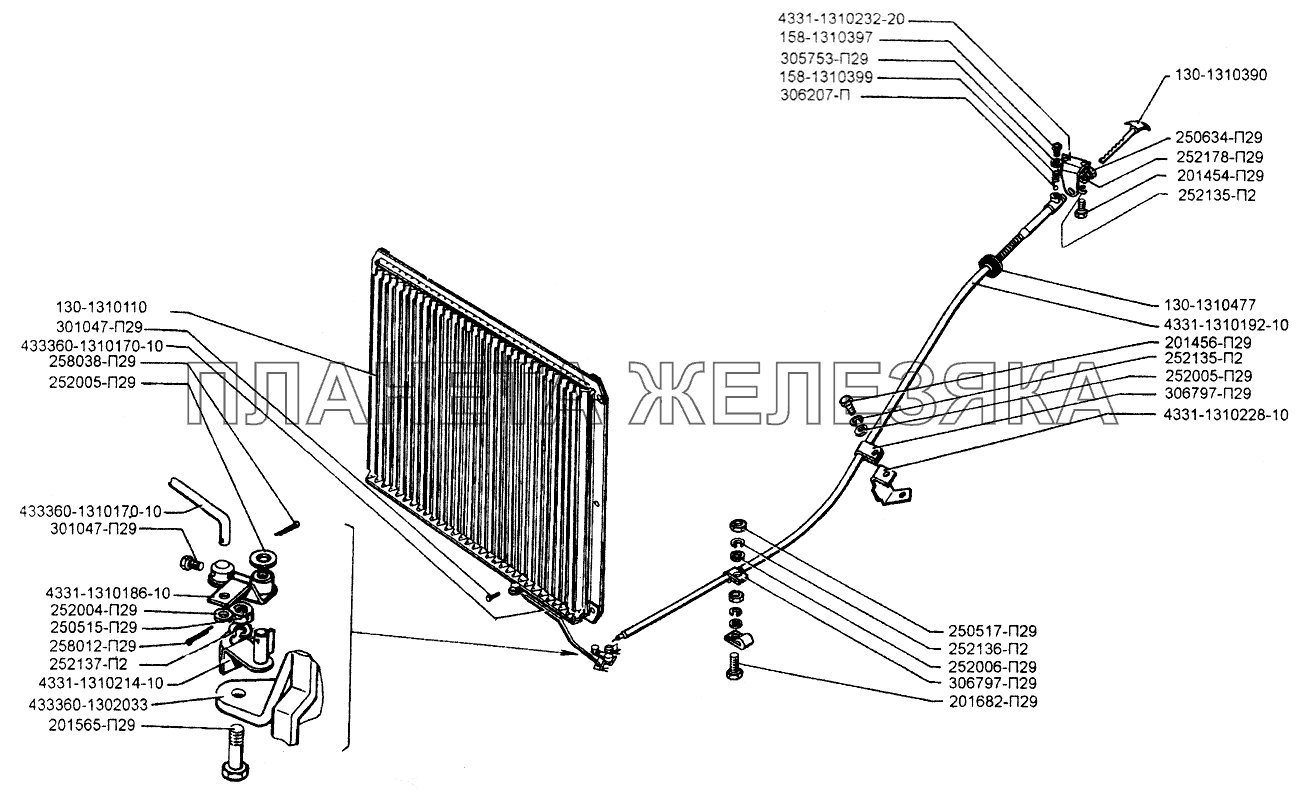

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-1310110 |
Жалюзи радиатора в сборе Подробнее |
|
||
| 130-1310210 |
Тяга управления жалюзи с кронштейном в сборе Подробнее |
|
||
| 130-1310390 |
Ручка стержня тяги Подробнее |
|
||
| 130-1310477 |
Втулка оболочки тяги жалюзи радиатора Подробнее |
|
||
| 131Д-1310170-10 |
Поводок жалюзи радиатора в сборе Подробнее |
|
||
| 158-1310397 |
Трубка корпуса фиксатора Подробнее |
|
||
| 158-1310399 |
Пружина фиксатора Подробнее |
|
||
| 201454-П29 |
Болт Подробнее |
|
||
 |
201456-П29 |
Болт Подробнее |
||
 |
201565-П29 |
Болт Подробнее |
||
| 201682-П29 |
Болт Подробнее |
|
||
 |
250515-П29 |
Гайка Подробнее |
||
| 250517-П29 |
Гайка Подробнее |
|
||
| 250634-П29 |
Гайка Подробнее |
|
||
| 252004-П29 |
Шайба Подробнее |
|
||
| 252005-П29 |
Шайба Подробнее |
|
||
| 252006-П29 |
Шайба Подробнее |
|
||
| 252135-П2 |
Шайба пружинная Подробнее |
|
||
| 252136-П2 |
Шайба пружинная Подробнее |
|
||
| 252137-П2 |
Шайба пружинная Подробнее |
|
||
| 252178-П29 |
Шайба Подробнее |
|
||
| 258012-П29 |
Шплинт Подробнее |
|
||
| 258038-П29 |
Шплинт Подробнее |
|
||
| 301047-П29 |
Болт Подробнее |
|
||
| 305753-П29 |
Шайба Подробнее |
|
||
| 306207-П |
Шарик-фиксатор Подробнее |
|
||
| 306797-П29 |
Хомут Подробнее |
|
||
 |
4331-1302033 |
Кронштейн крепления рамки радиатора правый Подробнее |
||
| 4331-1310186-10 |
Рычаг привода жалюзи Подробнее |
|
||
| 4331-1310192-10 |
Шланг защитный оболочки радиатора Подробнее |
|
||
| 4331-1310214-10 |
Кронштейн крепления привода жалюзи Подробнее |
|
||
| 4331-1310228-10 |
Кронштейн троса жалюзи радиатора задний Подробнее |
|
||
| 4331-1310232-20 |
Кронштейн крепления привода жалюзи Подробнее |
|
||
| 4331-1310269-10 |
Трубка фиксации оболочки тяги жалюзи Подробнее |
|
||
| 433360-1302033 |
Кронштейн крепления рамки радиатора Подробнее |
|
||
| 433360-1310170-10 |
Поводок жалюзи радиатора в сборе Подробнее |
|
