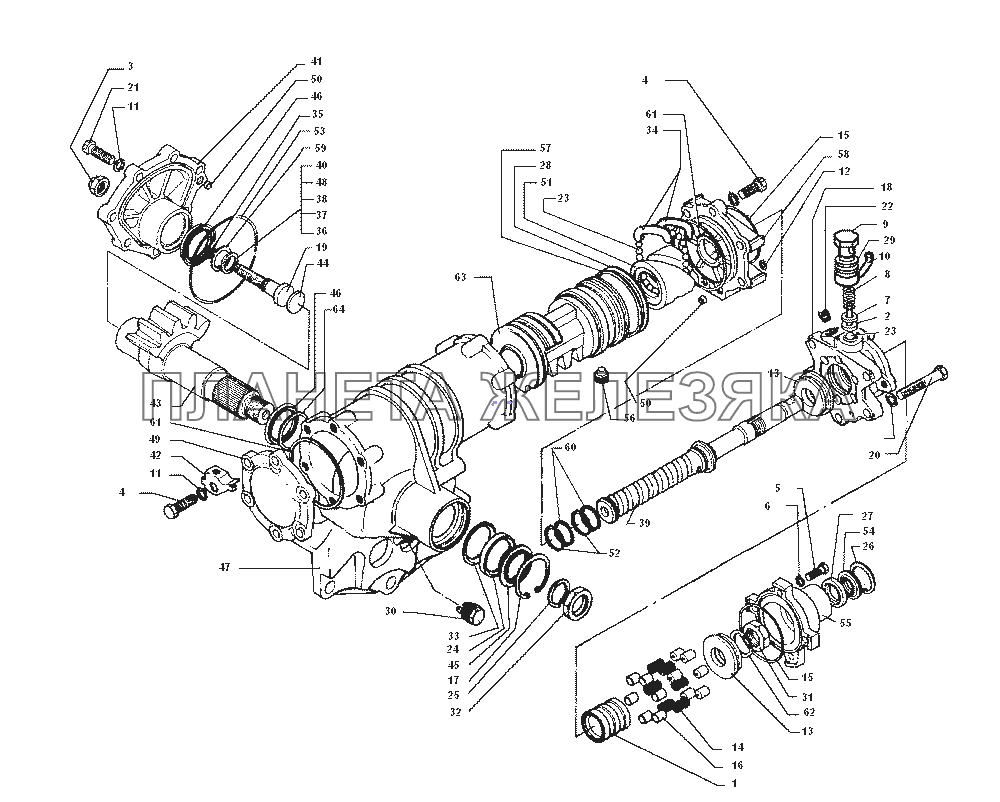

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 137-3400020-23 |
Механизм рулевого управления с гидроусилителем в сборе Подробнее |
|
||
| 137-3430012 |
Комплект клапана управления гидроусилителем рулевого управления в сборе Подробнее |
|
||
 |
201612-П29 |
Болт Подробнее |
||
 |
201614-П29 |
Болт Подробнее |
||
| 201616-П29 |
Болт крепления проставки Подробнее |
|
||
| 258559-П29 |
Шайба пружинная крепления проставки и рулевого механизма Подробнее |
|
||
| 432720-3403016-10 |
Проставка рулевого механизма Подробнее |
|
||
| 4331-3401378-01 |
Крышка промежуточная в сборе Подробнее |
|
||
| 1 | 130-3430115 |
Золотник клапана Подробнее |
|
|
| 2 | 137-3430176 |
Направляющая пружины Подробнее |
|
|
| 4 | 201678-П29 |
Болт Подробнее |
|
|
 |
5 | 201458-П29 |
Болт Подробнее |
|
| 6 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 7 | 137-3430177 |
Шайба регулировочная Подробнее |
|
|
| 8 | 137-3430175 |
Пружина предохранительного клапана Подробнее |
|
|
| 9 | 137-3430173 |
Болт угольника Подробнее |
|
|
| 10 | 137-3430167-02 |
Угольник управления гидроусилителем руля в сборе Подробнее |
|
|
| 11 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 12 | 130-3430139 |
Кольцо уплотнительное Подробнее |
|
|
| 13 | 306560-П |
Подшипник шариковый упорный Подробнее |
|
|
| 14 | 130-3430063 |
Пружина клапана реактивная Подробнее |
|
|
| 15 | 130-3430027 |
Кольцо уплотнительное Подробнее |
|
|
| 16 | 130-3430141 |
Плунжер клапана реактивный Подробнее |
|
|
| 17 | 308182-П2 |
Кольцо стопорное манжеты вала сошки руля Подробнее |
|
|
| 18 | 137-3430014 |
Корпус клапана управления гидроусилителем с седлом в сборе Подробнее |
|
|
| 19 | 4331-3401163-Б |
Винт регулировочный Подробнее |
|
|
| 20 | 45 9327 1090 |
Болт Подробнее |
|
|
| 21 | 45 9346 1582 |
Болт Подробнее |
|
|
| 22 | 419012-П8 |
Пробка транспортная Подробнее |
|
|
| 23 | 306266-П |
Шарик 7,144 - 4+/-14 Подробнее |
|
|
| 24 | 309754-П |
Манжета вала сошки рулевого управления в сборе Подробнее |
|
|
| 25 | 252165-П2 |
Шайба пружинная Подробнее |
|
|
| 26 | 307769-П2 |
Кольцо стопорное Подробнее |
|
|
| 27 | 307600-П |
Манжета Подробнее |
|
|
| 28 | 306356-П |
Кольцо уплотнительное Подробнее |
|
|
| 29 | 305661-П |
Шайба уплотнительная Подробнее |
|
|
| 30 | 305024 |
Пробка магнитная Подробнее |
|
|
| 31 | 303273-П29 |
Гайка Подробнее |
|
|
 |
32 | 413034-П29 |
Гайка Подробнее |
|
| 33 | 4331-3401139 |
Кольцо защитное Подробнее |
|
|
| 34 | 130-3401179 |
Желоб шариковой гайки рулевого управления Подробнее |
|
|
| 35 | 130-3401175-Б |
Кольцо уплотнительное регулировочного винта Подробнее |
|
|
| 36 | 130-3401144-Б |
Шайба регулировочная 2,98 мм Подробнее |
|
|
| 37 | 130-3401143-Б |
Шайба регулировочная Подробнее |
|
|
| 38 | 130-3401142-Б |
Шайба регулировочная 2,86 мм Подробнее |
|
|
| 39 | 130-3401359-01 |
Винт рулевого механизма Подробнее |
|
|
| 40 | 130-3401140-Б |
Шайба регулировочная 2,74 мм Подробнее |
|
|
| 41 | 4331-3401082 |
Крышка боковая в сборе Подробнее |
|
|
| 41 | 4331-3401083 |
Крышка боковая Подробнее |
|
|
| 42 | 130-3408380 |
Кронштейн крепления шланга высокого давления в сборе Подробнее |
|
|
| 43 | 4331-3401063 |
Вал сошки с регулировочным винтом в сборе Подробнее |
|
|
| 43 | 4331-3401065 |
Вал сошки рулевого управления Подробнее |
|
|
| 44 | 130-3401176-Б |
Шайба упорная регулировочного винта рулевого управления Подробнее |
|
|
 |
45 | 4331-3401030 |
Манжета наружная вала сошки в сборе Подробнее |
|
| 46 | 4331-3401029-21 |
Манжета Подробнее |
|
|
| 47 | 4331-3401010 |
Картер рулевого механизма в сбоое Подробнее |
|
|
| 48 | 130-3401141-Б |
Шайба регулировочная 2,80 мм Подробнее |
|
|
| 49 | 4331-3401529-03 |
Крышка нижняя Подробнее |
|
|
| 50 | 4331-3401791 |
Втулка Подробнее |
|
|
| 51 | 130-3401038 |
Гайка шариковая рулевого управления Подробнее |
|
|
| 52 | 130-3401361 |
Кольцо уплотнительное Подробнее |
|
|
| 53 | 130-3401531 |
Кольцо уплотнительное боковой крышки рулевого управления Подробнее |
|
|
| 54 | 130-3401431 |
Манжета сальника винта рулевого управления наружная Подробнее |
|
|
| 55 | 130-3401420-А |
Крышка верхняя картера рулевого управления в сборе Подробнее |
|
|
| 55 | 130-3401421-Б |
Крышка картера рулевого управления верхняя Подробнее |
|
|
 |
56 | 130-3401417 |
Винт установочный шариковой гайки рулевого управления Подробнее |
|
| 57 | 130-3401415-Б |
Кольцо уплотнительное Подробнее |
|
|
| 58 | 4331-3401379-01 |
Крышка промежуточная Подробнее |
|
|
| 59 | 130-3401395 |
Кольцо стопорное регулировочного винта рулевого управления Подробнее |
|
|
| 60 | 130-3401391 |
Кольцо поджимное Подробнее |
|
|
| 61 | 130-3401381 |
Кольцо уплотнительное картера и нижней крышки рулевого управления Подробнее |
|
|
| 62 | 111-3401373 |
Шайба пружинная Подробнее |
|
|
| 63 | 130-3401410-В |
Рейка-поршень рулевого управления с заглушкой в сборе Подробнее |
|
|
| 64 | 4331-3401789-10 |
Шайба упорная Подробнее |
|
