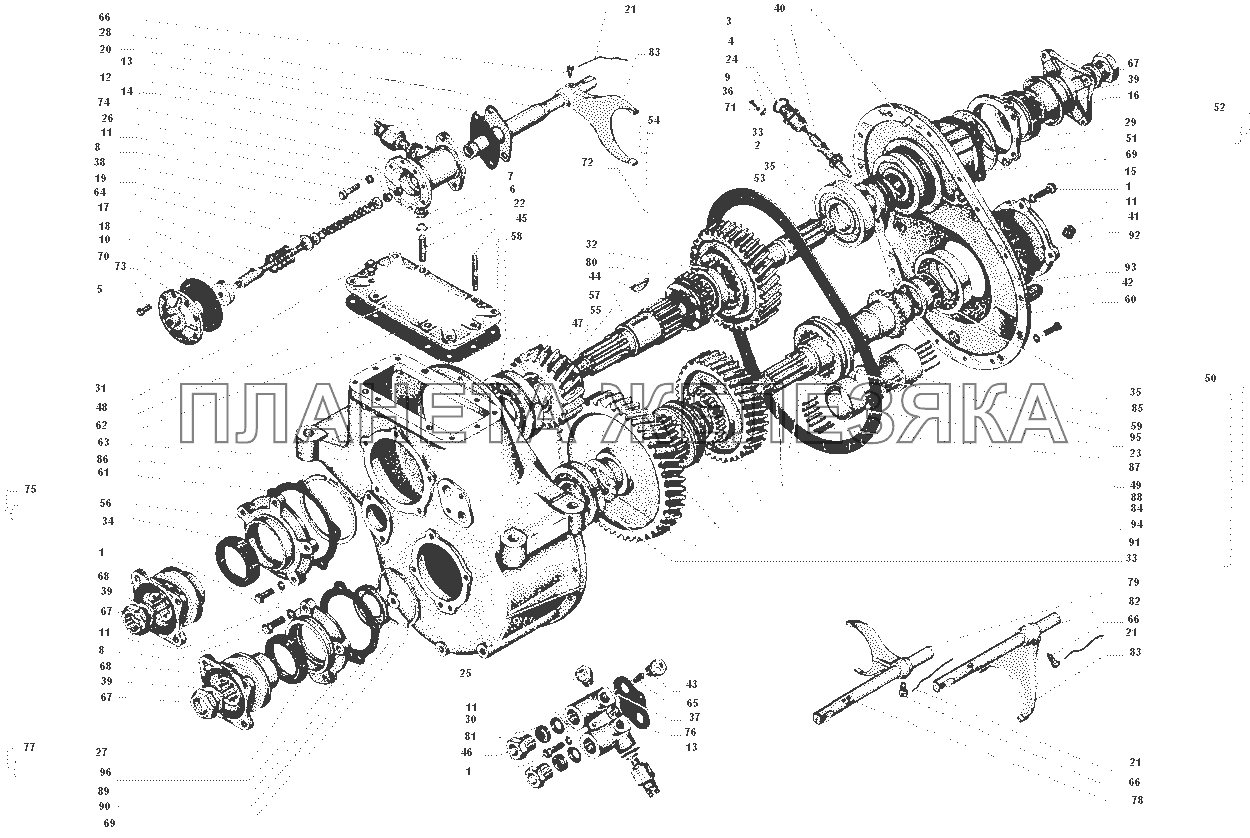

Раздаточная коробка ЗИЛ-43272Н, 43273Н| ← Установка управления раздаточной коробкой с односкоростной коробкой отбора мощности | Карданные валы → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 131-1803210 |
Камера включения привода переднего моста в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 260308-П |
Заглушка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 306452 |
Кольцо наружное подшипника Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 432720-1800020 |
Раздаточная коробка в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
1 | 201501-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | 433470-3802033 |
Червяк привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 433470-3802034 |
Шестерня привода спидометра ведомая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 131-3802088 |
Штуцер гибкого вала привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 201416-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 252137-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
7 | 250515-П29 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||
 |
8 | 201499-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 9 | 120-3802031 |
Стопор штуцера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 131-1803263 |
Стакан возвратной пружины камеры Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 252136-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 131-3710773 |
Шайба регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 131-3710152-Б |
Прокладка уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 131-3507013 |
Прокладка кронштейна стояночного тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 131-2402036 |
Фланец вала ведущей конической шестерни в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 131-1803261 |
Пружина камеры возвратная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 131-1803255 |
Стержень нажимной цружины Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 131-1803253 |
Пружина камеры нажимная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 131-1803245 |
Прокладка камеры включения муфты свободного хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 258253-П |
Шплинт-проволока Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 414103-П29 |
Шпилька специальная (d=М12х1,25-6g, l=30±0,7, l0=22, d1=М12-6g, l1=15) Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 110-2904062 |
Ролик-игла подшипников шестерен Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 306336-П |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 483014-П29 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 250511-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
27 | 309825-П |
Манжета крышки заднего подшипника Подробнее
Дополнительная информация:
|
|||||||||||||
| 28 | 131-1803230 |
Стержень камеры в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 131-1803231 |
Стержень камеры в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 309819-П |
Манжета в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 309707-П |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 307908-П |
Сапун в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 306672-П |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 306603-П |
Подшипник шариковый Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
34 | 309823-П |
Манжета Подробнее
Дополнительная информация:
|
|||||||||||||
| 35 | 306450 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 301192-П29 |
Болт с шестигранной головкой (d=М6, S=10, H=4±0,24, L=12±0,8, l0=9) Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 306203-П |
Шарик Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 305791-П8 |
Шайба нажимной пружины опорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 305745-П |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 305417-П29 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 305070-П |
Пробка коническая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 305040-П |
Пробка коническая магнитная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 305004-П |
Пробка пружины фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 304919-П |
Шпонка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 304062-П29 |
Шпилька специальная (d=М12х1,25-6g, l=40±0,8, l0=30, d1=М12-6g, l1=15) Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
46 | 303198-П29 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||
| 47 | 306538-П |
Подшипник шариковый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 131-1802018 |
Крышка верхнего люка раздаточной коробки в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 131-1802110 |
Вал привода переднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 131-1802109 |
Вал привода переднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 131М-1802080 |
Крышка подшипника вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 433104-1802079 |
Крышка подшипника вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 131-1802056 |
Вал раздаточной коробки вторичный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 433470-1802055 |
Вал вторичный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 131-1802036 |
Шестерня первичного вала ведущая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 131-1802028 |
Крышка подшипника первичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 131-1802025 |
Вал раздаточной коробки первичный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 131-1802024 |
Вал первичный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 131-1802113 |
Кольцо промежуточное вала привода переднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 131-1802020 |
Крышка картера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 131-1802029 |
Прокладка крышки подшипника первичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 131-1802017 |
Прокладка крышки верхнего люка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 131-1802010 |
Картер раздаточной коробки с крышкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 131-1802012 |
Картер раздаточной коробки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 110-1703055 |
Кольцо стержня камеры упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 120-1702106 |
Пружина фиксатора стержня переключения передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 120-1702040 |
Болт стопорный вилок и головок коробки передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 130-1701259 |
Гайка крепления фланца вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | 131-1701147 |
Фланец с отражателем в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 120-1701065 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 131-1803225 |
Диафрагма механизма блокировки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 252134-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | 131-1802021 |
Прокладка крышки картера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 131-1803220 |
Крышка корпуса камеры в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 74 | 131-1803215 |
Корпус камеры включения привода переднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | 131-1802027 |
Крышка подшипника первичного вала с манжетой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 76 | 131-1803127 |
Прокладка корпуса фиксаторов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 77 | 131-1802117 |
Крышка переднего подшипника вала привода переднего моста с манжетой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 78 | 131-1803115 |
Стержень вилки включения второй передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 79 | 131-1803113 |
Вилка каретки включения второй передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 80 | 131-1803109 |
Каретка включения второй передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 81 | 131-1803091 |
Кольцо стержня уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 82 | 131-1803024 |
Стержень вилки включения первой передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 83 | 131-1803020 |
Вилка включения передач демультипликатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 84 | 131-1803018 |
Каретка включения первой передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 85 | 131-1802448 |
Кольцо промежуточное игольчатого подшипника шестерни второй передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 86 | 120-1701034 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 87 | 131-1803181 |
Каретка включения привода переднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 88 | 131-1802444 |
Шестерня второй передачи раздаточной коробки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 89 | 131-1802119 |
Прокладка крышки переднего подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 90 | 131-1802293 |
Шайба вала привода переднего моста маслоотгонная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 91 | 131-1802339 |
Шайба опорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 92 | 131-1802423 |
Крышка заднего подшипника вала привода переднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 93 | 131-1802425 |
Прокладка крышки заднего подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 94 | 131-1802427 |
Шестерня первой передачи вала привода переднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 95 | 131-1802431 |
Кольцо промежуточное игольчатого подшипника шестерни первой передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 96 | 131-1802118 |
Крышка переднего подшипника вала привода переднего моста Подробнее
Дополнительная информация:
|
|
