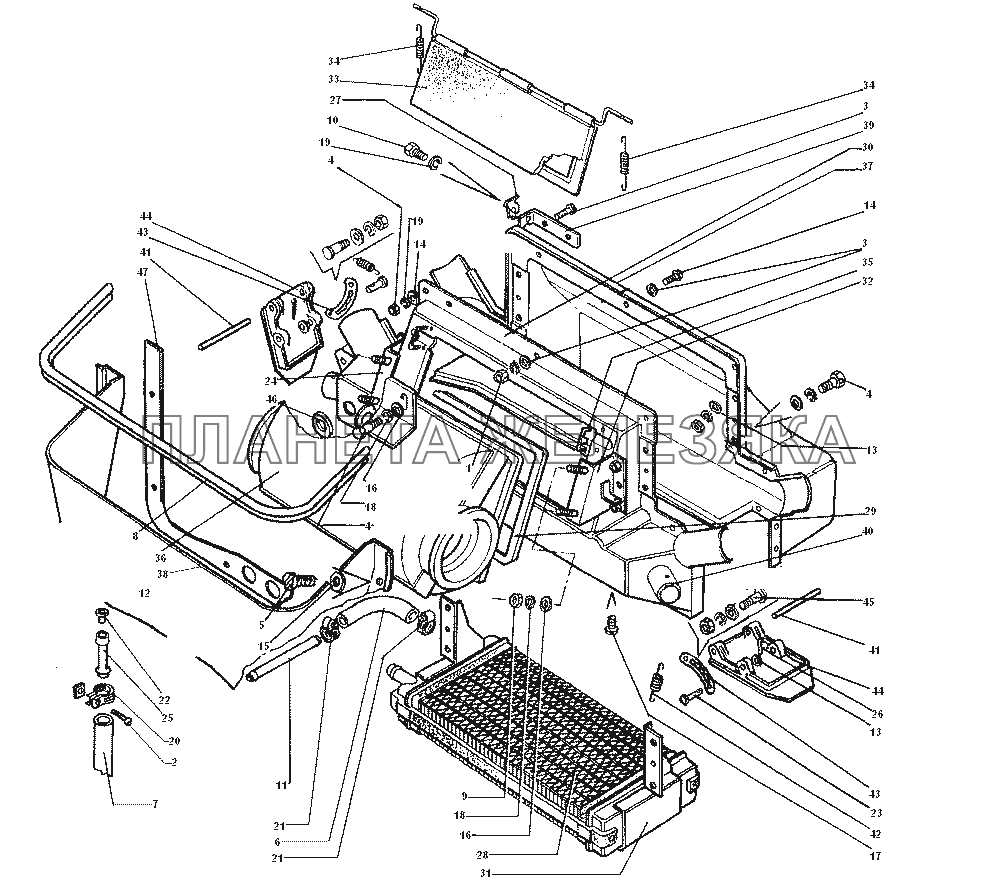

Отопитель ЗИЛ-43272Н, 43273Н| ← Трубопроводы системы отопления | Привод управления отоплением → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5301-8101010 |
Отопитель в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 250464-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 220084-П29 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 220080-П29 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
4 | 201458-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
 |
5 | 201422-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 6 | 4331-8120546-10 |
Шланг угловой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 4331-8120061 |
Трубка сливная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 5301-8118292 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 250510-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 301047-П29 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 5301-8120522 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 251084-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 252003-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 252036-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 252037-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 252038-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 45 9642 1026 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 252133-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 288003-П29 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 487108 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 4331-8118265 |
Втулка патрубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 260003-П29 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 5301-8101240 |
Кронштейн отопителя правый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 4331-8118263 |
Патрубок кожуха Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 258000-П29 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 121-1107274 |
Зажим троса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 5301-8101013 |
Радиатор в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 5301-8101123 |
Уплотнитель отопителя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 5301-8101173 |
Кожух отопителя передняя половина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 5301-8101233 |
Кронштейн радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 5301-8101241 |
Кронштейн отопителя левый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 5301-8101262 |
Заслонка свежего воздуха с осью в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 4331-8101281 |
Пружина заслонки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 5301-8101285 |
Накладка оси заслонки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 5301-8118010 |
Вентилятор отопителя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 5301-8101174 |
Кожух отопителя задняя половина Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
38 | 5301-8118244 |
Кожух вентилятора с патрубками в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 38 | 5301-8118245 |
Кожух вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 5301-8101299 |
Кронштейн прижима троса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 131М-8102087 |
Патрубок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 4331-8101907 |
Ось заслонки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 4331-8101905 |
Пружина заслонки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 4331-8101903 |
Фиксатор заслонки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 4331-8101897 |
Заслонка отопителя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 4331-8101887 |
Упор заслонки отопителя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 164-8101353 |
Уплотнитель трубки радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 5301-8118247 |
Уплотнитель кожуха Подробнее
Дополнительная информация:
|
|
