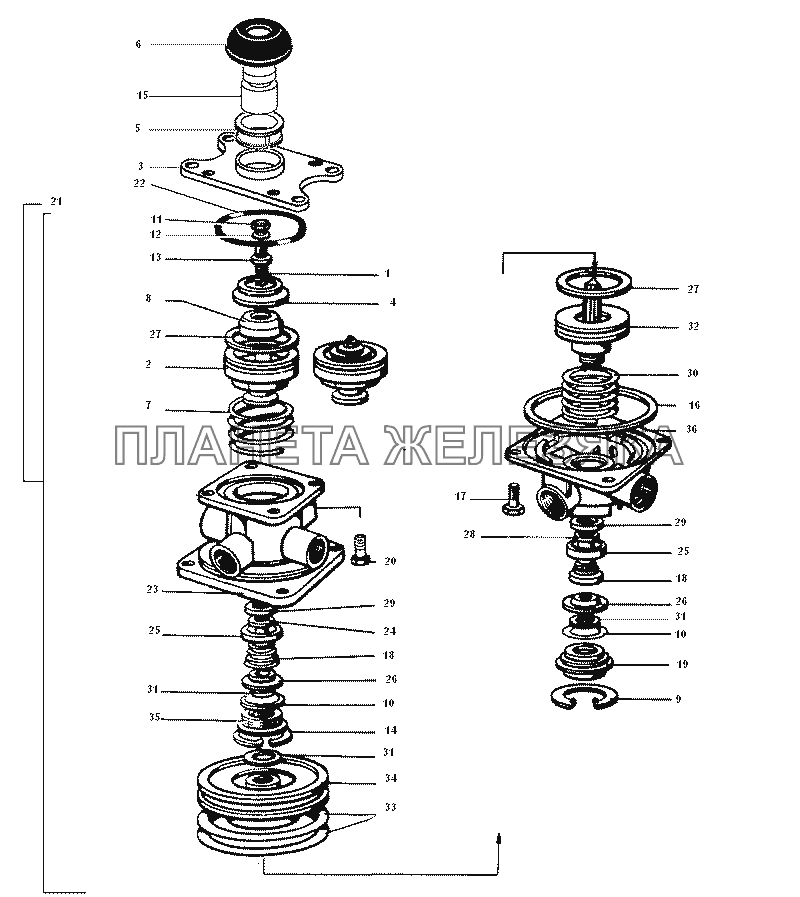

Двухсекционный тормозной кран ЗИЛ-43272Н, 43273Н
| ← Регулятор давления | Одинарный защитный клапан → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
100-3514208 |
Кран тормозной в сборе Подробнее
Дополнительная информация:
|
||||||||||||
| 1 | 302200-П29 |
Винт установочный Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 100-3514052 |
Поршень верхний Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 100-3514212 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 100-3514056 |
Тарелка пружины Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | 100-3514077 |
Втулка рычага Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 100-3514180-01 |
Оболочка защитная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 100-3514050 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | 100-3514055 |
Элемент уравновешивающий Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | 489310-П2 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | 100-3536029 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | 250508-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | 305887-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 305893-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 489306-01 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 100-3514278 |
Толкатель Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 100-3514049 |
О-образное кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
17 | 201458-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||
| 18 | 100-3514026 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | 100-3514044 |
Окно выпускное в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | 201454-П29 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | 100-3514010 |
Кран тормозной двухсекционный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 100-3514013 |
Кольцо прокладочное опорной плиты Подробнее
Дополнительная информация:
|
|
|||||||||||
| 23 | 100-3514020 |
Корпус верхний тормозного крана Подробнее
Дополнительная информация:
|
|
|||||||||||
| 24 | 100-3514022 |
Корпус клапана Подробнее
Дополнительная информация:
|
|
|||||||||||
| 25 | 100-3514024 |
Колпачок Подробнее
Дополнительная информация:
|
|
|||||||||||
| 26 | 100-3514027 |
Кольцо опорное Подробнее
Дополнительная информация:
|
|
|||||||||||
| 27 | 100-3514035 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 28 | 100-3514042 |
Корпус клапана Подробнее
Дополнительная информация:
|
|
|||||||||||
| 29 | 100-3514023 |
Кольцо клапана Подробнее
Дополнительная информация:
|
|
|||||||||||
| 30 | 100-3514036 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 31 | 100-3514028 |
О-образное кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 32 | 100-3514034 |
Поршень малый Подробнее
Дополнительная информация:
|
|
|||||||||||
| 33 | 100-3514033 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 34 | 100-3514032 |
Поршень большой Подробнее
Дополнительная информация:
|
|
|||||||||||
| 35 | 100-3514030 |
Обойма Подробнее
Дополнительная информация:
|
|
|||||||||||
| 36 | 100-3514040 |
Корпус нижний Подробнее
Дополнительная информация:
|
|
