Номер детали |
Наименование детали |
|
|
|
|
100-3533109 |
Комплект запасных частей
Подробнее
Дополнительная информация:
| Группа |
3533 |
| Примечание |
1 - Количество по потребности 2 - Комплекты состоят из деталей: поршня 130-1004015-А2: гильзы 130-1009029-А2 уплотнительного кольца 111-1002024; стопорного кольца поршневого пальца 120-1004022. поршневого пальца 111-1004020; поршневых компрессионных колец; верхнего 130-1004030-А и нижнего 130-1004025, а также комплекта деталей маслосъемного поршневого кольца 130-1004035-А. 3 - Устанавливается как вариант 4 - Устанавливается на автомобиль тропического исполнения 5 - Устанавливается по требованию заказчика. В комплект входит все детали, указанные в данной спецификации 6 - Устанавливается па автомобили без подогревателя. 7 - Устанавливается на автомобили без подогреватели — 3 шт. но автомобиль с подогревателем — 1 шт. 8 - Для автомобилей с подогревателем 9 - Устанавливается крыльчатка из фенопласта 130-I307032-А4 или из ceporo чугуна 130-1307032-А. 10 - В комплект, помимо вала ПО-1701030 Б, входит инструкция по использованию первичного вала коробки передач и стопорное кольцо 308186-П. 11 - Устанавливается на автомобили с гипоидным мостом. 12 - По потребности, но не менее 2 штук 13 - На автомобиле З�Л-441510 - запасное колесо крепится на седельном устройстве проволокой 130B-3105149-T, а на шасси З�Л-495810 - проволокой 164АГ-3105149-Т 14 - Допускается замена трубок 1ЗЗВЯ-3560608. 133ВЯ-3560610 и штуцера 30&359-П29 (поз. 12) на трубку 133ВЯ-3560608-10 15 - Допускается замена трубок 133ВЯ-3560614, 133ВЯ-3560616 и штуцера 300359-П29 (поз. 12) на трубку 133ВЯ-3560614-10 16 - Устанавливается взамен детали 130-3513108. 17 - Устанавливается взамен детали 130-1015370 18 - Устанавливается на автомобиль З�Л-431510. 19 - Допускается замена на деталь 130-1015370 20 - На автомобиль З�Л-495810 устанавливается угольник 300355-П29 и болт поворотного угольника 301571-П29 в количестве 1 шт. 21 - Допускается замена на 100-3519293-01 22 - Допускается замена на деталь 100-3537062-01 23 - Устанавливается по требованию заказчика взамен 130-3703010-А 24 - Устанавливается по требованию заказчика взамен 130-3703011-А 25 - Устанавливается на автомобиль З�Л-431917 по требованию заказчика взамен 130Е-3703011 26 - Устанавливается на автомобиль З�Л-431917 по требованию заказчика взамен 130Е-3703010 27 - На автомобиль З�Л-431510 устанавливаются болты 201501-П8 в количестве 6 шт. 28 - Устанавливается по требованию заказчика 29 - Устанавливается по требованию заказчика вместо 130-5602016-А2 и 130-5602017-А2 30 - Для автомобилей тропического исполнения — 2 шт. 31 - Устанавливается при отсутствии щеток 32 - При ремонте допускается установка разъемного стекла ветрового окна, состоящее из комплекта 130-5206008 (стекло правое 130-5206010 и стекло левое 130-5206011) и комплекта 130-5206064 (стойка и уплотнитель стекла ветрового окна) 33 - В зависимости от толщины стекла устанавливается прокладка 1,5 или 2 мм. 34 - Устанавливать две прокладки 1,5 или 2 мм. 35 - Для правой навески 36 - По требованию заказчика могут устанавливаться платформы с наращенными бортами 130-8500010-ЗА и платформы с наращенными бортами, дугами и тентом 130-8500010-4А 37 - По требованию заказчика могут устанавливаться платформы с наращенными бортами 130Г-8500010-ЗБ и платформы с наращенными бортами, дугами и тентом 130Г-8500010-4Б |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
109 |
|
|
|
|
|

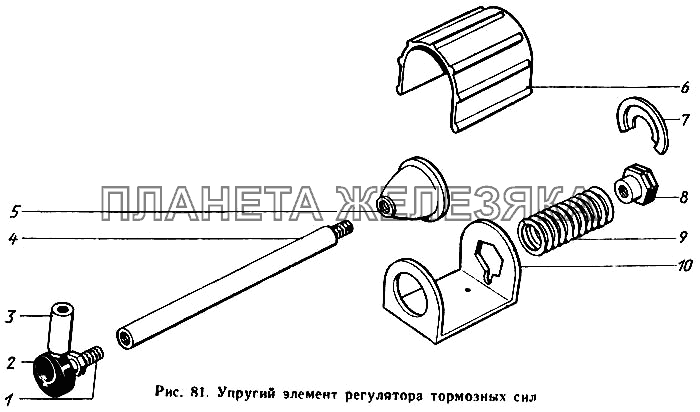

100-3533110-10 |
Упругий элемент в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
110 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
100-3533130 |
Наконечник в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
130 |
|
|
|
|
1 |
100-3533121 |
Палец наконечника
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
121 |
|
|
|
|
2 |
100-3533129 |
Вкладыш
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
129 |
|
|
|
|
3 |
100-3533131 |
Обойма наконечника
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
131 |
|
|
|
|
4 |
100-3533122-10 |
Стержень
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
122 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
100-3533123 |
Направляющая стержня
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
123 |
|
|
|
|
6 |
100-3533128 |
Колпак
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
128 |
|
|
|
|
7 |
100-3533127 |
Лист прижимной
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
127 |
|
|
|
|
8 |
100-3533126 |
Направляющая пружины
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
126 |
|
|
|
|
9 |
100-3533125 |
Пружина
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
125 |
|
|
|
|
10 |
100-3533120 |
Корпус упругого элемента регулятора тормозных сил
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
3533 |
| Модель |
100 |
| Группа |
Тормоза |
| Подгруппа |
Регуляторы тормозных сил |
| Порядковый номер детали |
120 |
|
|
