Головка соединительная автоматическая ЗИЛ-431410 Каталог 1989 г.

Поиск

← Головка соединительная, типа А Установка клапанов управления тормозами прицепа →

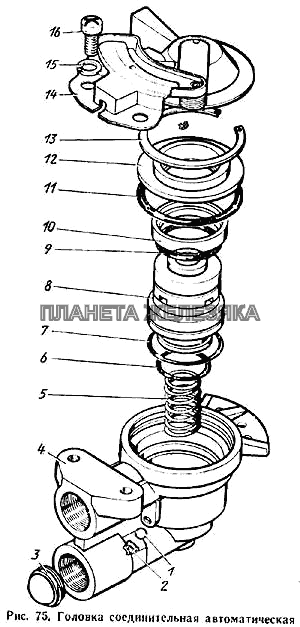

Головка соединительная автоматическая ЗИЛ-431410 Каталог 1989 г.
  № Номер детали Наименование детали
100-3521109-10 Комплект запасных частей
Подробнее
Дополнительная информация:
Группа 3521
Примечание 1 - Количество РїРѕ потребности 2 - Комплекты состоят РёР· деталей: поршня 130-1004015-Рђ2: гильзы 130-1009029-Рђ2 уплотнительного кольца 111-1002024; стопорного кольца поршневого пальца 120-1004022. поршневого пальца 111-1004020; поршневых компрессионных колец; верхнего 130-1004030-Рђ Рё нижнего 130-1004025, Р° также комплекта деталей маслосъемного поршневого кольца 130-1004035-Рђ. 3 - Устанавливается как вариант 4 - Устанавливается РЅР° автомобиль тропического исполнения 5 - Устанавливается РїРѕ требованию заказчика. Р’ комплект РІС…РѕРґРёС‚ РІСЃРµ детали, указанные РІ данной спецификации 6 - Устанавливается РїР° автомобили без подогревателя. 7 - Устанавливается РЅР° автомобили без подогреватели — 3 шт. РЅРѕ автомобиль СЃ подогревателем — 1 шт. 8 - Для автомобилей СЃ подогревателем 9 - Устанавливается крыльчатка РёР· фенопласта 130-I307032-Рђ4 или РёР· ceporo чугуна 130-1307032-Рђ. 10 - Р’ комплект, РїРѕРјРёРјРѕ вала РџРћ-1701030 Р‘, РІС…РѕРґРёС‚ инструкция РїРѕ использованию первичного вала РєРѕСЂРѕР±РєРё передач Рё стопорное кольцо 308186-Рџ. 11 - Устанавливается РЅР° автомобили СЃ гипоидным мостом. 12 - РџРѕ потребности, РЅРѕ РЅРµ менее 2 штук 13 - РќР° автомобиле Р—Р�Р›-441510 - запасное колесо крепится РЅР° седельном устройстве проволокой 130B-3105149-T, Р° РЅР° шасси Р—Р�Р›-495810 - проволокой 164РђР“-3105149-Рў 14 - Допускается замена трубок 1Р—Р—Р’РЇ-3560608. 133Р’РЇ-3560610 Рё штуцера 30&359-Рџ29 (РїРѕР·. 12) РЅР° трубку 133Р’РЇ-3560608-10 15 - Допускается замена трубок 133Р’РЇ-3560614, 133Р’РЇ-3560616 Рё штуцера 300359-Рџ29 (РїРѕР·. 12) РЅР° трубку 133Р’РЇ-3560614-10 16 - Устанавливается взамен детали 130-3513108. 17 - Устанавливается взамен детали 130-1015370 18 - Устанавливается РЅР° автомобиль Р—Р�Р›-431510. 19 - Допускается замена РЅР° деталь 130-1015370 20 - РќР° автомобиль Р—Р�Р›-495810 устанавливается угольник 300355-Рџ29 Рё болт поворотного угольника 301571-Рџ29 РІ количестве 1 шт. 21 - Допускается замена РЅР° 100-3519293-01 22 - Допускается замена РЅР° деталь 100-3537062-01 23 - Устанавливается РїРѕ требованию заказчика взамен 130-3703010-Рђ 24 - Устанавливается РїРѕ требованию заказчика взамен 130-3703011-Рђ 25 - Устанавливается РЅР° автомобиль Р—Р�Р›-431917 РїРѕ требованию заказчика взамен 130Р•-3703011 26 - Устанавливается РЅР° автомобиль Р—Р�Р›-431917 РїРѕ требованию заказчика взамен 130Р•-3703010 27 - РќР° автомобиль Р—Р�Р›-431510 устанавливаются болты 201501-Рџ8 РІ количестве 6 шт. 28 - Устанавливается РїРѕ требованию заказчика 29 - Устанавливается РїРѕ требованию заказчика вместо 130-5602016-Рђ2 Рё 130-5602017-Рђ2 30 - Для автомобилей тропического исполнения — 2 шт. 31 - Устанавливается РїСЂРё отсутствии щеток 32 - РџСЂРё ремонте допускается установка разъемного стекла ветрового РѕРєРЅР°, состоящее РёР· комплекта 130-5206008 (стекло правое 130-5206010 Рё стекло левое 130-5206011) Рё комплекта 130-5206064 (стойка Рё уплотнитель стекла ветрового РѕРєРЅР°) 33 - Р’ зависимости РѕС‚ толщины стекла устанавливается прокладка 1,5 или 2 РјРј. 34 - Устанавливать РґРІРµ прокладки 1,5 или 2 РјРј. 35 - Для правой навески 36 - РџРѕ требованию заказчика РјРѕРіСѓС‚ устанавливаться платформы СЃ наращенными бортами 130-8500010-Р—Рђ Рё платформы СЃ наращенными бортами, дугами Рё тентом 130-8500010-4Рђ 37 - РџРѕ требованию заказчика РјРѕРіСѓС‚ устанавливаться платформы СЃ наращенными бортами 130Р“-8500010-Р—Р‘ Рё платформы СЃ наращенными бортами, дугами Рё тентом 130Р“-8500010-4Р‘
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 109
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
100-3521210 Головка соединительная автоматическая
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 210
1 100-3521135 Фильтр
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 135
2 100-3521136 Кольцо упорное
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 136
3 100-3521133 Сетка соединительной головки в сборе
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 133
4 100-352121124 Корпус соединительной головки в сборе
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 211
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
5 100-3521030 Гайка
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 030
6 100-3521130 О-образное кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 130
7 100-3521129 О-образное кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 129
8 100-3521126 Корпус клапана
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 126
9 100-3521128 О-образное кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 128
10 100-3521127 Клапан
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 127
11 100-3521131 О-образное кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 131
12 100-3521132 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 132
13 489314-П2 Кольцо упорное
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Покрытие фосфатирование и промасливание
14 100-352140 Крышка в сборе
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3521
Покрытие без покрытия
15 305890-П2 Шайба пружинная специальная
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 4
Группа 3521
Покрытие фосфатирование и промасливание
16 302207-П29 Винт
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 4
Группа 3521
Покрытие цинкование и пассивирование (цинковое с хроматированием)
