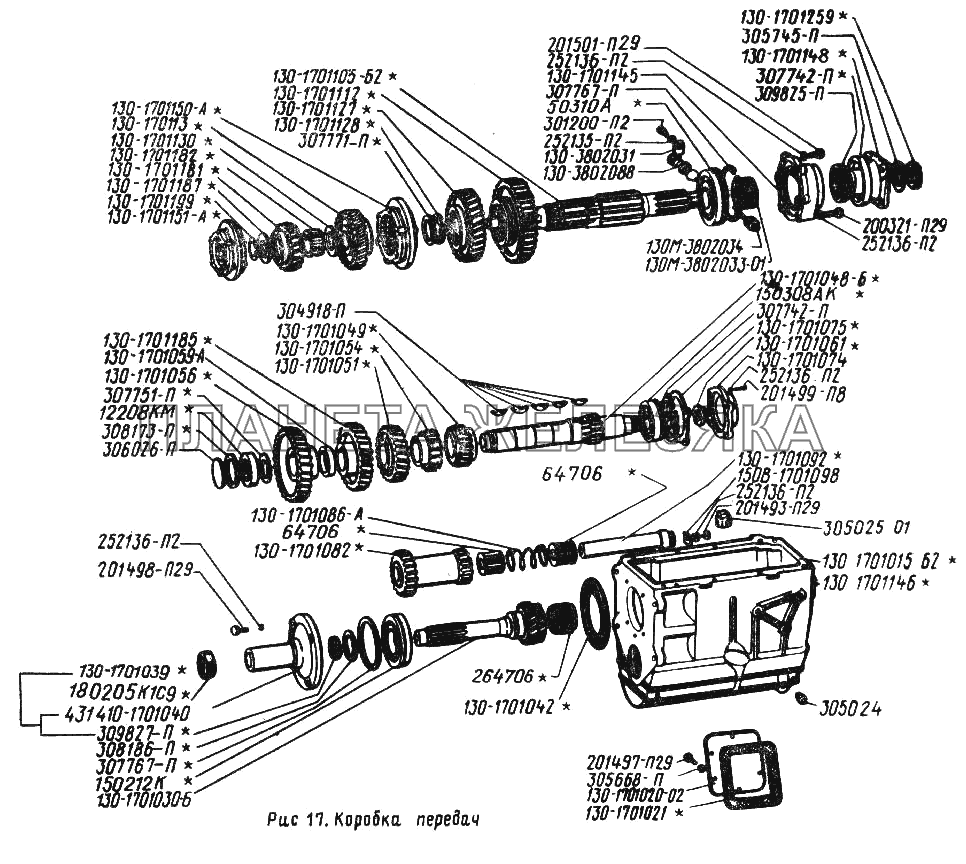

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 12208КМ | Подшипник промежуточного вала передний (306893-П) |
|
||
| 130-1701015-Б2 |
Картер коробки передач Подробнее |
|
||
| 130-1701020-02 |
Крышка люка картера Подробнее |
|
||
| 130-1701021 |
Прокладка крышки люка коробки передач Подробнее |
|
||
| 130-1701030-Б |
Вал коробки передач первичный Подробнее |
|
||
 |
130-1701039 |
Крышка подшипника первичного вала коробки передач с сальником в сборе Подробнее |
||
| 130-1701042 |
Прокладка крышки подшипника первичного вала коробки передач Подробнее |
|
||
| 130-1701048-Б |
Вал коробки передач промежуточный Подробнее |
|
||
 |
130-1701049 |
Шестерня второй передачи промежуточного вала Подробнее |
||
| 130-1701051 |
Шестерня третьей передачи промежуточного вала Подробнее |
|
||
| 130-1701054 |
Шестерня заднего хода промежуточного вала Подробнее |
|
||
| 130-1701056 |
Шестерня постоянного зацепления промежуточного вала Подробнее |
|
||
| 130-1701059-А |
Втулка промежуточного вала распорная Подробнее |
|
||
 |
130-1701061 |
Гайка заднего подшипника промежуточного вала упорная Подробнее |
||
| 130-1701074 |
Крышка заднего шарикоподшипника промежуточного вала Подробнее |
|
||
 |
130-1701075 |
Прокладка задней крышки промежуточного вала Подробнее |
||
| 130-1701082 |
Блок шестерен заднего хода Подробнее |
|
||
| 130-1701086-А |
Пружина Подробнее |
|
||
| 130-1701092 |
Ось блока шестерен заднего хода Подробнее |
|
||
| 130-1701105-Б2 |
Вал коробки передач вторичный Подробнее |
|
||
| 130-1701112 |
Шестерня первой передачи и заднего хода вторичного вала Подробнее |
|
||
| 130-1701127 |
Шестерня второй передачи вторичного вала Подробнее |
|
||
| 130-1701128 |
Шайба опорная шестерни второй передачи вторичного вала Подробнее |
|
||
| 130-1701130 |
Шайба упорная шестерни третьей передачи Подробнее |
|
||
| 130-1701131 |
Шестерня третьей передачи вторичного вала Подробнее |
|
||
| 130-1701145 |
Крышка заднего подшипника вторичного вала Подробнее |
|
||
| 130-1701146 |
Прокладка крышки заднего подшипника вторичного вала Подробнее |
|
||
| 130-1701148 |
Фланец с отражателем в сборе Подробнее |
|
||
 |
130-1701150-А |
Синхронизатор второй и третьей передач в сборе Подробнее |
||
 |
130-1701151-А |
Синхронизатор четвертой и пятой передач в сборе Подробнее |
||
| 130-1701181 |
Шестерня четвертой передачи вторичного вала Подробнее |
|
||
| 130-1701182 |
Втулка шестерни четвертой передачи вторичного вала в сборе Подробнее |
|
||
 |
130-1701185 |
Шестерня четвертой передачи промежуточного вала Подробнее |
||
| 130-1701187 |
Шайба упорная Подробнее |
|
||
| 130-1701199 |
Кольцо стопорное шестерни 3-й и 4-й передач вторичного вала Подробнее |
|
||
| 130-1701259 |
Гайка крепления фланца вторичного вала Подробнее |
|
||
| 130-3802031 |
Стопор штуцера Подробнее |
|
||
| 130-3802088 |
Штуцер ведомой шестерни привода спидометра Подробнее |
|
||
| 130М-3802033-01 |
Червяк Подробнее |
|
||
| 130М-3802034 |
Шестерня ведомая привода спидометра с осью в сборе Подробнее |
|
||
| 150212К |
Подшипник первичного вала задний (306516-П) Подробнее |
|
||
| 150308АК |
Подшипник промежуточного вала задний (306515-П) Подробнее |
|
||
| 150В-1701098 |
Стопор оси Подробнее |
|
||
| 180205К1С9 |
Подшипник первичного вала коробки передач передний (306,621-П) Подробнее |
|
||
| 200321-П29 |
Болт Подробнее |
|
||
 |
201493-П29 |
Болт Подробнее |
||
 |
201497-П29 |
Болт Подробнее |
||
 |
201498-П29 |
Болт Подробнее |
||
| 201499-П8 |
Болт Подробнее |
|
||
 |
201501-П29 |
Болт Подробнее |
||
| 252135-П2 |
Шайба пружинная Подробнее |
|
||
| 252136-П2 |
Шайба пружинная Подробнее |
|
||
 |
264706 |
Подшипник вторичного вала передний (306647-П) Подробнее |
||
| 301200-П2 |
Болт Подробнее |
|
||
| 304918-П |
Шпонка сегментная Подробнее |
|
||
| 305024 |
Пробка магнитная Подробнее |
|
||
| 305025-01 |
Пробка Подробнее |
|
||
| 305668-П |
Шайба пружинная Подробнее |
|
||
| 305745-П |
Шайба Подробнее |
|
||
| 306026-П |
Заглушка Подробнее |
|
||
| 307742-П |
Кольцо стопорное Подробнее |
|
||
| 307751-П |
Кольцо стопорное Подробнее |
|
||
| 307767-П |
Кольцо стопорное Подробнее |
|
||
| 307771-П |
Кольцо стопорное шестерни второй передачи Подробнее |
|
||
| 308173-П |
Кольцо упорное Подробнее |
|
||
| 308186-П |
Кольцо стопорное Подробнее |
|
||
 |
309825-П |
Манжета крышки заднего подшипника Подробнее |
||
| 309827-П |
Манжета в сборе Подробнее |
|
||
| 431410-1701040 |
Крышка Подробнее |
|
||
| 50310А | Подшипник вторичного вала задний (306551-П) |
|
||
 |
64706 | Подшипник блока шестерен заднего хода (120-1701180) |
