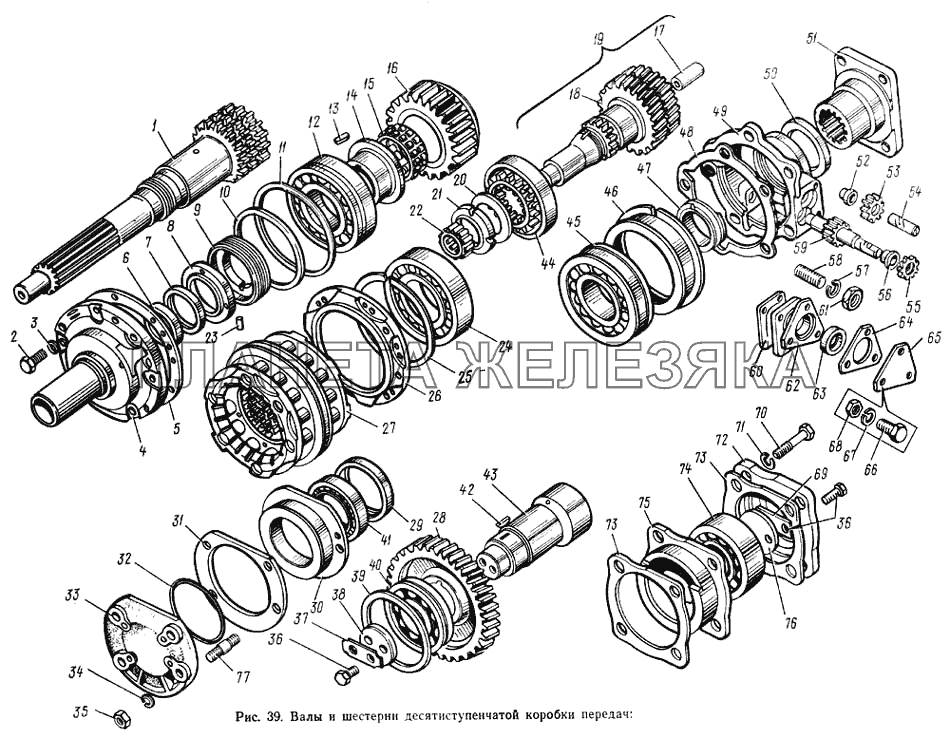

Валы и шестерни десятиступенчатой коробки передач ЗИЛ-133ГЯ
| ← Валы и шестерни десятиступенчатой коробки передач | Механизм переключения передач → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/05200/01 |
Шайба плоская Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1/33013/01 |
Винт гнезда заднего подшипника Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1/55407/21 |
Болт крепления крышки Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1/55414/21 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1601330 |
Кожух защитный фланца картера сцепления (транспортный) Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701047 |
Вал промежуточный коробки передач в сборе _ Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.17011235 |
Пружина задней манжеты Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.17011346 |
Пружина передней манжеты Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701170 |
Пружина фиксирующего пальца синхронизатора Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701210 |
Манжета крышки заднего подшипника вторичного вала с пружиной в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701211 |
Манжета крышки заднего подшипника вторичного вала Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701212 |
Каркас манжеты крышки заднего подшипника вторичного вала Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701220 |
Пружина манжеты крышки заднего подшипника Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701233-01 |
Манжета первичного вала задняя Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701234 |
Каркас задней манжеты Подробнее
Дополнительная информация:
|
|
||||||||||||
 |
14.1701243 |
Шайба-пружина крепления фланца Подробнее
Дополнительная информация:
|
||||||||||||
| 14.1701245 |
Пружина манжеты Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701246 |
Каркас Подробнее
Дополнительная информация:
|
|
||||||||||||
 |
14.1701340 |
Манжета первичного вала передняя с пружиной в сборе Подробнее
Дополнительная информация:
|
||||||||||||
| 14.1701342 |
Манжета первичного вала передняя Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701344 |
Каркас передней манжеты Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.1701440 |
Указатель уровня масла в коробке передач в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.3802042 |
Фланец датчика спидометра в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 14.3802060 |
Манжета валика привода спидометра Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.1770054 |
Шестерня первичного сала делителя передач Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.1770056 |
Кольцо конусное Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.1770174 |
Каретка синхронизатора Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.1770176 |
Кольцо фрикционное синхронизатора Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.1770178 |
Палец блокирующий синхронизатора Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.1770182 |
Палец фиксирующий синхронизатора Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.1770194 |
Муфта зубчатая синхронизатора Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.1770196 |
Кольцо конусное зубчатой муфты Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.1770210 |
Вал промежуточный делителя передач в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 15.3802050 |
Валик привода спидометра в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 258250-П29 |
Шплинт-проволока Подробнее
Дополнительная информация:
|
|
||||||||||||
| 4 593 569 023 |
Болт крепления датчика Подробнее
Дополнительная информация:
|
|
||||||||||||
| 864709-П |
Шарикоподшипник первичного вала передний Подробнее
Дополнительная информация:
|
|
||||||||||||
| 867711-П |
Шарик БV 7,938 мм Н Подробнее
Дополнительная информация:
|
|
||||||||||||
| 870014-П2 |
Болт крышки заднего подшипника Подробнее
Дополнительная информация:
|
|
||||||||||||
| 870510-П29 |
Гайка крепления фланца Подробнее
Дополнительная информация:
|
|
||||||||||||
| 870754-П2 |
Штифт-заглушка Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1 | 15.1770044 |
Вал первичный делителя передач Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 1/13069/21 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 870851-П29 |
Шайба замковая Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 14.1701039 |
Крышка заднего подшипника первичного вала в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
5 | 14.1701042 |
Прокладка крышки заднего подшипника Подробнее
Дополнительная информация:
|
|||||||||||
 |
6 | 14.1701238 |
Манжета в сборе Подробнее
Дополнительная информация:
|
|||||||||||
 |
7 | 14.1701230 |
Манжета первичного вала задняя с пружиной в сборе Подробнее
Дополнительная информация:
|
|||||||||||
| 8 | 870512-П2 |
Гайка кольцевая первичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
9 | 15.1770092 |
Кольцо маслонагнетающее первичного вала Подробнее
Дополнительная информация:
|
|||||||||||
| 10 | 14.1701035 |
Прокладка регулировочная толщиной 0,2 мм Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
10 | 14.1701036 |
Прокладка регулировочная толщиной 0,3 мм Подробнее
Дополнительная информация:
|
|||||||||||
| 11 | 14.1701034 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | 15.1770084-01 |
Подшипник шариковый радиальный однорядный Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 870801-П2 |
Шпонка призматическая втулки подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
14 | 15.1770086 |
Втулка заднего подшипника первичного вала Подробнее
Дополнительная информация:
|
|||||||||||
| 15 | 15.1770064-01 |
Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 15.1770050 |
Шестерня первичного вала делителя передач в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
17 | 14.1701043 |
Втулка маслопропускная первичного вала Подробнее
Дополнительная информация:
|
|||||||||||
| 18 | 15.1701030 |
Вал первичный коробки передач Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | 15.1701025 |
Вал первичный коробки передач в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | 15.1701044 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | 870511-П2 |
Гайка кольцевая подшипника первичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 15.1701031 |
Роликоподшипник первичного вала передний Подробнее
Дополнительная информация:
|
|
|||||||||||
| 23 | 870767-П2 |
Штифт стопорный маслонагнетающего кольца Подробнее
Дополнительная информация:
|
|
|||||||||||
| 24 | 15.1701032 |
Шарикоподшипник первичного вала задний Подробнее
Дополнительная информация:
|
|
|||||||||||
| 25 | 14.1701034 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
26 | 15.1701040 |
Крышка заднего подшипника первичного вала Подробнее
Дополнительная информация:
|
|||||||||||
| 27 | 15.1770160 |
Синхронизатор делителя передач в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 28 | 15.1770216 |
Шестерня промежуточного вала Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
29 | 15.1701072 |
Втулка распорная переднего подшипника промежуточного вала Подробнее
Дополнительная информация:
|
|||||||||||
 |
30 | 15.1770256 |
Гнездо заднего подшипника промежуточного вала Подробнее
Дополнительная информация:
|
|||||||||||
 |
31 | 15.1770248 |
Прокладка крышки переднего подшипника Подробнее
Дополнительная информация:
|
|||||||||||
| 32 | 15.1770246 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||
| 33 | 15.1770244 |
Крышка переднего подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||
| 34 | 870856-П29 |
Шайба замковая Подробнее
Дополнительная информация:
|
|
|||||||||||
| 35 | 1/61015/11 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 36 | 1/55404/33 |
Болт упорной шайбы Подробнее
Дополнительная информация:
|
|
|||||||||||
| 37 | 15.1770239 |
Планка стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
38 | 15.1770238 |
Шайба упорная Подробнее
Дополнительная информация:
|
|||||||||||
| 39 | 15.1770236 |
Кольцо установочное Подробнее
Дополнительная информация:
|
|
|||||||||||
| 40 | 15.1770234-01 |
Шарикоподшипник радиальный Подробнее
Дополнительная информация:
|
|
|||||||||||
| 41 | 15.1770254 |
Роликоподшипник Подробнее
Дополнительная информация:
|
|
|||||||||||
| 42 | 870823-П2 |
Шпонка сегментная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 43 | 15.1770214 |
Вал промежуточный делителя передач Подробнее
Дополнительная информация:
|
|
|||||||||||
| 44 | 15.1770190 |
Муфта синхронизатора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 45 | 14.1701032 |
Шарикоподшипник вторичного вала задний Подробнее
Дополнительная информация:
|
|
|||||||||||
| 46 | 14.1701034 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||
| 47 | 34.3802033 |
Червяк привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
48 | 14.1701203 |
Прокладка крышки заднего подшипника вторичного вала Подробнее
Дополнительная информация:
|
|||||||||||
 |
49 | 14.1701040 |
Крышка заднего подшипника Подробнее
Дополнительная информация:
|
|||||||||||
| 49 | 14.1701205 |
Крышка заднего подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||
| 50 | 14.1701244-01 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||
| 50 | 864180-П |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
51 | 14.1701240 |
Фланец крепления карданного вала к вторичному валу коробки передач Подробнее
Дополнительная информация:
|
|||||||||||
| 52 | 14.3802074 |
Штифт упорный шестерни привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 53 | 14.3802054 |
Шестерня привода датчика спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 54 | 14.3802052 |
Валик привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 55 | 14.3802054 |
Шестерня привода датчика спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 56 | 14.3802024 |
Втулка шестерни привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 57 | 1/05166/73 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 58 | 1/35433/21 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||
| 59 | 14.3802034 |
Шестерня привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
60 | 14.3802069 |
Прокладка датчика спидометра Подробнее
Дополнительная информация:
|
|||||||||||
| 61 | 1/61008/11 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 62 | 14.3802043 |
Фланец датчика спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 63 | 14.3802059 |
Манжета валика привода спидометра с пружиной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 64 | 14.3802063 |
Прокладка датчика спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 65 | 34.3802072 |
Заглушка фланца датчика спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 66 | 201458-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 67 | 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 68 | 250510-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 69 | 14.1701076 |
Планка стопорных болтов упорной шайбы Подробнее
Дополнительная информация:
|
|
|||||||||||
| 70 | 1/55409/21 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 71 | 1/05170/73 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
72 | 14.1701074 |
Крышка заднего подшипника промежуточного вала Подробнее
Дополнительная информация:
|
|||||||||||
 |
73 | 14.1701075 |
Прокладка крышки заднего подшипника Подробнее
Дополнительная информация:
|
|||||||||||
| 74 | 14.1701073 |
Роликоподшипник сферический промежуточного вала задний Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
75 | 14.1701078 |
Стакан заднего подшипника промежуточного вала Подробнее
Дополнительная информация:
|
|||||||||||
| 76 | 14.1701060 |
Шайба упорная заднего подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||
| 77 | 1/35301/21 |
Шпилька крепления крышки переднего подшипника Подробнее
Дополнительная информация:
|
|
