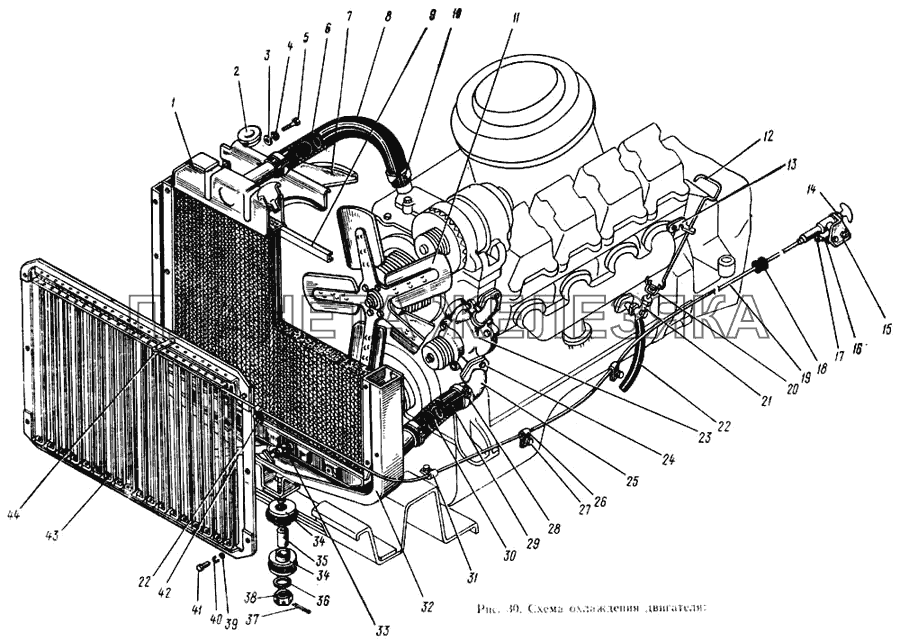

Схема охлаждения двигателя ЗИЛ-133ГЯ| ← Установка глушителя выхлопа | Водяной насос и вентилятор с натяжным приспособлением → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/05162/73 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/05166/73 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/05168/73 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/12880/20 |
Болт крепления патрубка Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/12880/21 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/13070/21 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/26386/01 |
Шайба плоская Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/26467/01 |
Шайба плоская Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/59716/21 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/60438/21 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/60443/21 |
Болт крепления водяной трубки Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/60445/21 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/60447/21 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/60454/21 |
Болт крепления фланца Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 133ВЯ-1301025 |
Пластина радиатора охлаждающая Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 133ВЯ-1301035 |
Трубка радиатора охлаждающая Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 133ВЯ-1303069 |
Прокладка скобы Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 133ВЯ-1303088 |
Трубка соединительная от компрессора к радиатору в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 133ВЯ-1303195 |
Кронштейн крепления соединительных трубок Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 133ВЯ-1309010-Б |
Кожух вентилятора системы охлаждения в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
201418-П8 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||||
| 201452-П8 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 220082-П8 |
Винт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 220086-П8 |
Винт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 251084-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252006-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252084-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252136-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252178-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252543-П8 |
Пробка 3/8" Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 288001-П8 |
Хомут Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 306726-П8 |
Скоба крепления соединительной трубки Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 485-1311049 |
Шланг соединительный Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
5320-1303063 |
Прокладка подводящего патрубка Подробнее
Дополнительная информация:
|
||||||||||||||||
| 740.1303016 |
Фланец соединительный Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
740.1303018 |
Кольцо уплотнительное фланца Подробнее
Дополнительная информация:
|
||||||||||||||||
 |
740.1303024 |
Прокладка патрубка подводящей трубки Подробнее
Дополнительная информация:
|
||||||||||||||||
| 740.1303090-10 |
Трубка перепускная водяных термостатов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 740.1303099 |
Кольцо уплотнительное перепускной трубки Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 740.1303100 |
Трубка водяная правая в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 740.1303101 |
Трубка водяная левая в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 740.1303130-10 |
Патрубок водяной коробки Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
740.1303152 |
Трубка подводящая правого блока Подробнее
Дополнительная информация:
|
||||||||||||||||
| 740.1303168 |
Патрубок подводящей трубки Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
740.1303172 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
||||||||||||||||
| 740.1303176-10 |
Коробка водяная в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
740.1303188 |
Прокладка водяной коробки Подробнее
Дополнительная информация:
|
||||||||||||||||
 |
740.1303214-10 |
Прокладка патрубка водяной коробки Подробнее
Дополнительная информация:
|
||||||||||||||||
| 740.1303240 |
Патрубок перепускной трубки Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 740.1303244 |
Прокладка патрубка перепускной трубки Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 740.1303256 |
Трубка водяная соединительная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 740.1303272 |
Кольцо запорное соединительной трубы Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 740.1308268 |
Прокладка фланца водяной трубки Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| ТС107-1305100 |
Термостат системы охлаждения в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 133ВЯ-1301010 |
Радиатор в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 150Ю-1304010 |
Пробка радиатора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 252005-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 252155-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 201456-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 133ВЯ-1303095 |
Пружина распорная отводящего шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 133ВЯ-1309010 |
Кожух вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 133ВЯ-1303010 |
Шланг радиатора отводящий Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 130-1302029 |
Поперечина рамки подвески радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 864400-П |
Хомутик крепления шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 740.1308012-10 |
Крыльчатка вентилятора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 130-1305046-Б |
Ручка управления краном Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 133ВЯ-1305079 |
Скоба крепления стержня сливного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 250634-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 130-1310130-А |
Кронштейн крепления привода жалюзи Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 252155-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 201454-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 130-1310477 |
Втулка оболочки тяги жалюзи радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 133ВЯ-1310210 |
Тяга управления жалюзи в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 130-1305065-В |
Вилка сливного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 375-1305010 |
Кран сливной из двигателя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 5320-1305043 |
Шланг сливного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 5320-1305043 |
Шланг сливного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 740.1307010-10 |
Насос поляной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 201678-П28 |
Болт крепления подводящего патрубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 133ВЯ-1303058 |
Патрубок подводящий водяного трубопровода Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 130-1310453-Б |
Скоба прижима оболочки задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 250510-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 864405-П |
Хомутик крепления шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 133ВЯ-1303027 |
Шланг радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 133ВЯ-1303117 |
Пружина распорная подводящего шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 130-1310455 |
Скоба прижима оболочки передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 133ВЯ-1302010 |
Рамка подвески радиатора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 130-1015370 |
Кран сливной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
34 | 121-1801028 |
Подушка подвески радиатора в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||
| 35 | 121-1801040 |
Втулка распорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 252017-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 258053-П8 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 258054-П8 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 250871-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 252005-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 252155-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 201454-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | 133ВЯ-1310346 |
Зажим оболочки троса конечный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | 133ВЯ-1310110 |
Жалюзи радиатора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | 301047-П8 |
Болт Подробнее
Дополнительная информация:
|
|
