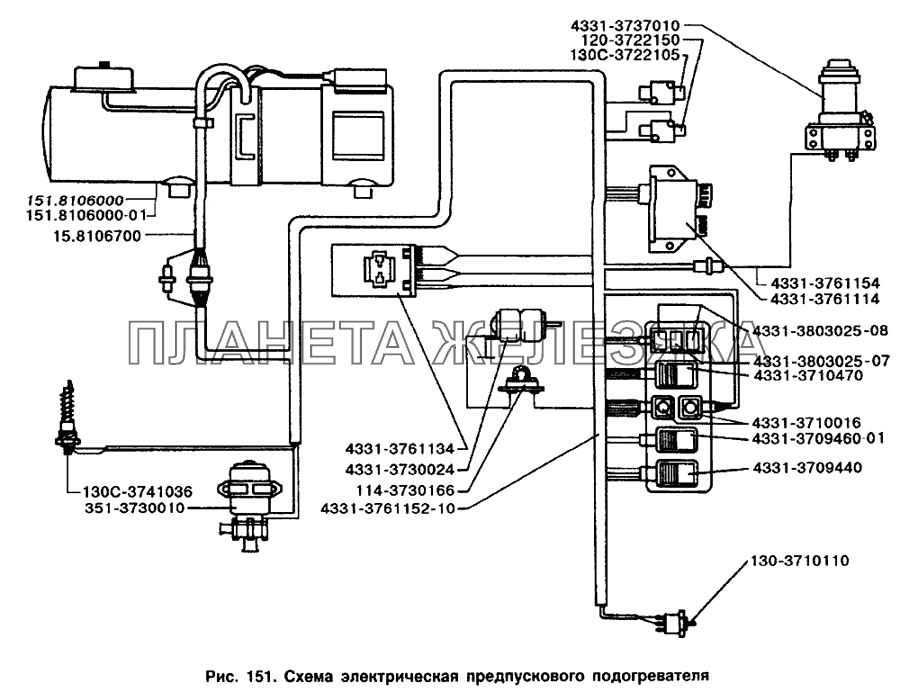

Схема электрическая предпускового подогревателя ЗИЛ-133Д42
| ← Установка предохранителей и реле | Насос жидкостного подогревателя с электродвигателем в сборе → |
/151.gif "Схема электрическая предпускового подогревателя ЗИЛ-133Д42")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 114-3730166 |
Сопротивление Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 120-3722150 |
Предохранитель 20А Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3710110 |
Выключатель типа 11.3704 кнопочный Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130С-3722105 |
Предохранитель термобиметаллический ПР310 10А Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130С-3741036 |
Нагреватель топлива Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 15.8106700 |
Пучок проводов в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 151.8106000 |
Подогреватель в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 151.8106000-01 |
Подогреватель в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
351-3730010 |
Насос циркуляционный Подробнее
Дополнительная информация:
|
||||||||||||||
| 4331-3709440 |
Переключатель ручного управления ВК343-02.16 Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3709460-01 |
Переключатель клапана П150-06.06 Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3710016 |
Заглушка выключателя Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3710470 |
Выключатель подогревателя ВК343-01.49 Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3730024 |
Электродвигатель отопителя в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3737010 |
Выключатель аккумуляторных батарей дистанционный 49.3710 Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3761114 |
Терморегулятор 44.3761000 Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3761134 |
Блок управления подогревателем Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3761152-10 |
Жгут проводов Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3761154 |
Дополнительный жгут Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3803025-07 |
Сигнализатор резервный 2202.3803-32 Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3803025-08 |
Сигнализатор включения ручного пульта 2202.3803-31 Подробнее
Дополнительная информация:
|
|
