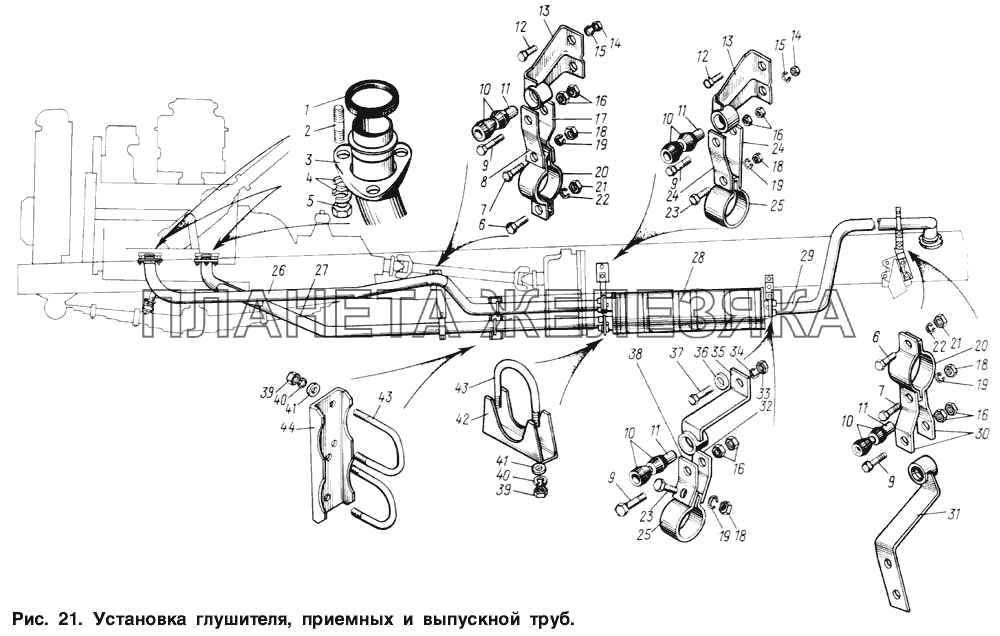

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3508049 |
Проставка кронштейна Подробнее |
|
||
| 131-1203308 |
Пластина крепления приемного конца глушителя правая Подробнее |
|
||
| 131-1203309 |
Пластина крепления приемного конца глушителя левая Подробнее |
|
||
| 137-1203214 |
Труба приемная задняя правая в сборе Подробнее |
|
||
| 137-1203409 |
Козырек защитный выхлопной трубы глушителя Подробнее |
|
||
| 301142-П2 |
Болт крепления козырька Подробнее |
|
||
| 1 | 306322-П |
Прокладка фланца в сборе Подробнее |
|
|
| 2 | 308624-П8 |
Шпилька Подробнее |
|
|
| 3 | 130-1203137-Б |
Фланец приемной трубы натяжной Подробнее |
|
|
| 4 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
 |
5 | 250538-П |
Гайка Подробнее |
|
| 6 | 201499-П8 |
Болт Подробнее |
|
|
| 7 | 200315-П8 |
Болт Подробнее |
|
|
| 8 | 131-1203187-Б |
Пластина крепления приемной трубы левая Подробнее |
|
|
| 9 | 200321-П8 |
Болт длинный Подробнее |
|
|
| 10 | 130-1203303 |
Втулка амортизатора подвески глушителя Подробнее |
|
|
| 11 | 130-1203305 |
Втулка амортизатора распорная Подробнее |
|
|
| 12 | 201497-П8 |
Болт Подробнее |
|
|
| 13 | 131-1203044-Б |
Кронштейн крепления приемной трубы глушителя к раме в сборе Подробнее |
|
|
| 13 | 137-1203180 |
Кронштейн крепления приемной трубы глушителя к раме в сборе Подробнее |
|
|
| 14 | 250512-П8 |
Гайка Подробнее |
|
|
| 15 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 16 | 250512-П8 |
Гайка Подробнее |
|
|
| 17 | 131-1203186-Б |
Пластина крепления приемной трубы правая Подробнее |
|
|
| 18 | 250512-П8 |
Гайка Подробнее |
|
|
| 19 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 20 | 131-1203047 |
Хомут крепления выпускной трубы Подробнее |
|
|
| 21 | 250512-П8 |
Гайка Подробнее |
|
|
| 22 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 23 | 201505-П8 |
Болт Подробнее |
|
|
| 24 | 131-1203309-Б |
Пластина крепления приемного конца глушителя Подробнее |
|
|
| 25 | 130-1203047 |
Хомут крепления глушителя Подробнее |
|
|
| 25 | 130-1203047 |
Хомут крепления глушителя Подробнее |
|
|
| 26 | 131-1203011-Б2 |
Труба глушителя приемная с газоотборником левая в сборе Подробнее |
|
|
| 26 | 137-1203011 |
Труба глушителя приемная с газоотборником левая в сборе Подробнее |
|
|
| 27 | 131-1203010-Б3 |
Труба глушителя приемная правая в сборе Подробнее |
|
|
| 27 | 137-1203010 |
Труба глушителя приемная правая в сборе Подробнее |
|
|
| 28 | 130-1201010-Б2 |
Глушитель в сборе Подробнее |
|
|
 |
29 | 131-1203218 |
Труба выпускная с ниппелем в сборе Подробнее |
|
| 29 | 137-1203218 |
Труба выпускная с ниппелем в сборе Подробнее |
|
|
| 30 | 130-1203151 |
Пластина крепления выпускной трубы глушителя Подробнее |
|
|
| 31 | 131-1203068 |
Кронштейн крепления выпускной трубы глушителя Подробнее |
|
|
| 32 | 131-1203151 |
Пластина крепления выпускного конца глушителя левая Подробнее |
|
|
| 33 | 250512-П8 |
Гайка Подробнее |
|
|
| 34 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 35 | 131-1203055-Б |
Кронштейн крепления выпускного конца глушителя к раме Подробнее |
|
|
| 36 | 305753-П8 |
Шайба упорная Подробнее |
|
|
| 37 | 201499-П8 |
Болт Подробнее |
|
|
| 38 | 131-1203150 |
Пластина крепления выпускного конца глушителя правая Подробнее |
|
|
| 39 | 250510-П8 |
Гайка Подробнее |
|
|
| 40 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 41 | 252005-П8 |
Шайба Подробнее |
|
|
| 42 | 121-1203047-Б |
Хомут Подробнее |
|
|
| 43 | 121-1203057 |
Стремянка хомута Подробнее |
|
|
| 44 | 131-1203049 |
Хомут крепления приемных труб Подробнее |
|
