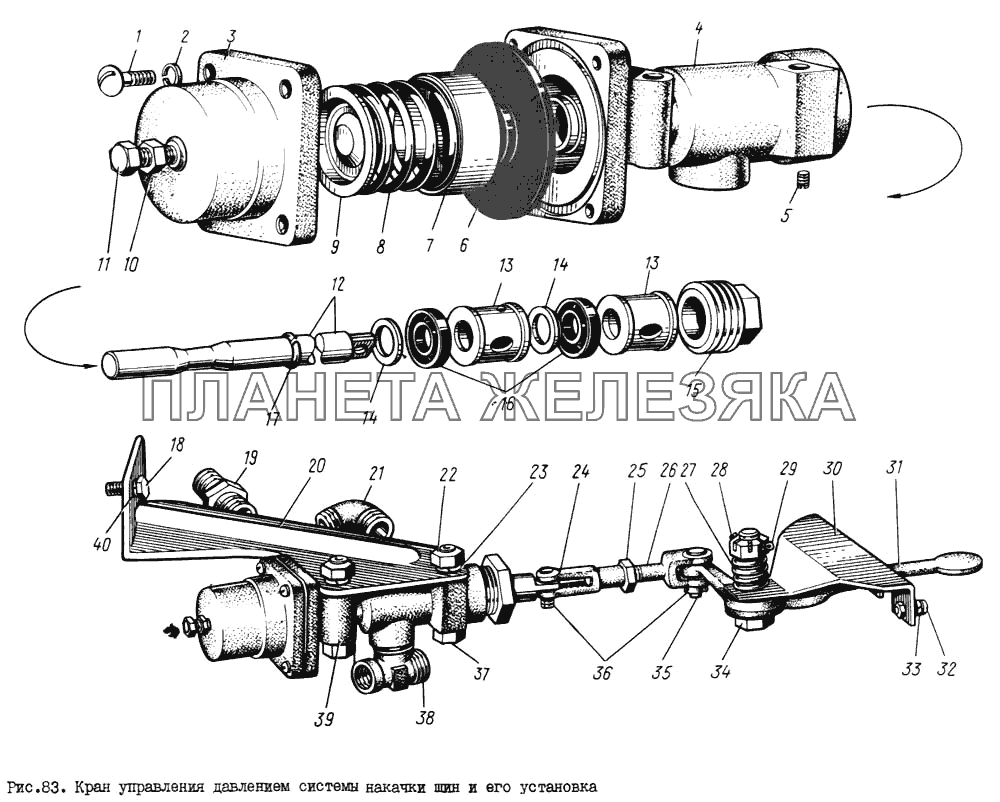

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 220080-П8 |
Винт Подробнее |
|
|
| 2 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 3 | 131-3515019-Б |
Крышка клапана ограничителя Подробнее |
|
|
| 3 | 300274-П |
Тройник крана Подробнее |
|
|
| 4 | 131-4222031-Б |
Корпус крана управления давлением Подробнее |
|
|
| 5 | 402008-П8 |
Винт Подробнее |
|
|
| 6 | 131-3515080 |
Диафрагма клапана ограничителя Подробнее |
|
|
| 7 | 131-3515059-Б |
Стакан клапана ограничителя направляющий Подробнее |
|
|
| 8 | 131-3515061 |
Пружина клапана ограничителя Подробнее |
|
|
| 9 | 131-3515063 |
Шайба клапана ограничителя упорная Подробнее |
|
|
| 10 | 250508-П8 |
Гайка Подробнее |
|
|
| 11 | 201423-П8 |
Болт Подробнее |
|
|
| 12 | 131-4222032 |
Золотник крана управления давлением Подробнее |
|
|
| 13 | 131-4222069-А |
Втулка распорная Подробнее |
|
|
| 14 | 131-4222071-А2 |
Кольцо распорное Подробнее |
|
|
| 15 | 131-4222038-А5 |
Направляющая золотника Подробнее |
|
|
| 16 | 131-4222035 |
Уплотнение крана управления давлением Подробнее |
|
|
| 17 | 307788-П29 |
Кольцо замочное Подробнее |
|
|
| 18 | 201456-П8 |
Болт Подробнее |
|
|
| 19 | 300160-П8 |
Штуцер ввертной Подробнее |
|
|
| 20 | 131-4222024 |
Кронштейн крепления крана управления давлением Подробнее |
|
|
| 20 | 131-4222025 |
Кронштейн крепления крана управления давлением Подробнее |
|
|
| 21 | 42114-П |
Угольник крана Подробнее |
|
|
| 22 | 250510-П8 |
Гайка Подробнее |
|
|
| 23 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 24 | 131-4222020 |
Тяга рычага крана управления давлением в сборе Подробнее |
|
|
| 25 | 250508-П8 |
Гайка Подробнее |
|
|
| 26 | 509501-П8 |
Вилка Подробнее |
|
|
| 27 | 485-4222017 |
Пружина нажимная колодки тормоза Подробнее |
|
|
| 28 | 250977-П8 |
Гайка Подробнее |
|
|
| 29 | 258040-П8 |
Шплинт Подробнее |
|
|
| 30 | 157К-4224014 |
Кронштейн рычага привода крана в сборе Подробнее |
|
|
| 31 | 157-4222015 |
Рычаг привода крана Подробнее |
|
|
| 32 | 220103-П8 |
Винт Подробнее |
|
|
| 33 | 252134-П2 |
Шайба пружинная Подробнее |
|
|
| 34 | 205464-П8 |
Болт крепления рычага Подробнее |
|
|
| 35 | 258012-П8 |
Шплинт Подробнее |
|
|
| 36 | 260013-П8 |
Палец тяги Подробнее |
|
|
| 37 | 200265-П8 |
Болт Подробнее |
|
|
| 39 | 131-4222010-Б |
Кран управления давлением системы накачки шин с клапаном ограничителем Подробнее |
|
|
| 40 | 252135-П2 |
Шайба пружинная Подробнее |
|
