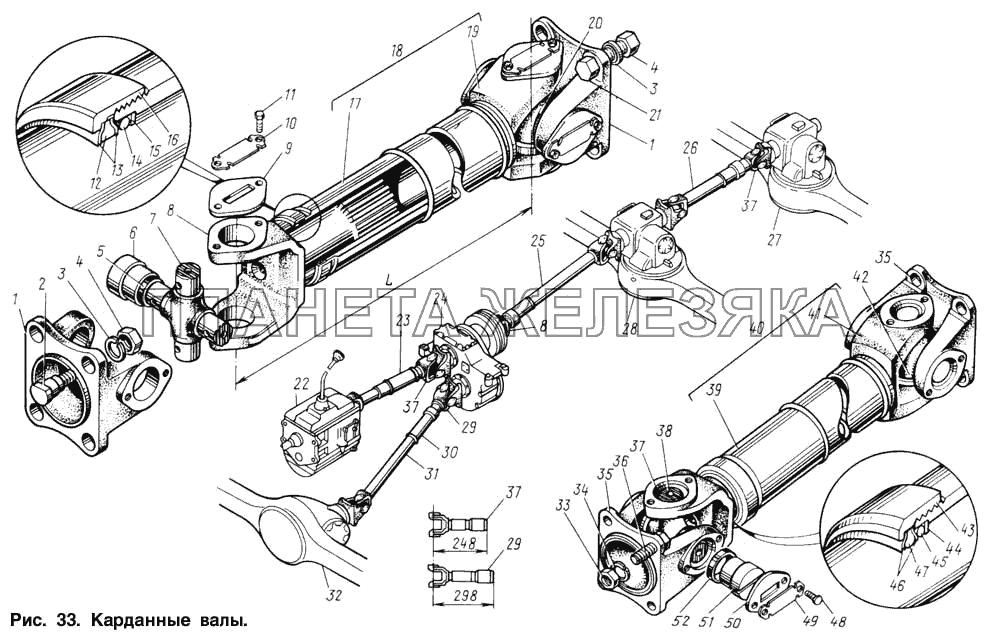

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 131-1700010-А |
Коробка передач в сборе Подробнее |
|
||
| 131-2202015-А |
Вал карданный основной в сборе Подробнее |
|
||
| 131-2203015-А |
Вал карданный переднего моста в сборе Подробнее |
|
||
| 131А-1700010 |
Коробка передач в сборе Подробнее |
|
||
| 137-1700009 |
Коробка передач с демультипликатором и муфтой выключения сцепления в сборе Подробнее |
|
||
| 137-2202015 |
Вал карданный основной в сборе Подробнее |
|
||
| 137-2202048 |
Вилка скользящая кардана Подробнее |
|
||
| 1 | 131-2205023 |
Фланец-вилка карданного вала Подробнее |
|
|
| 2 | 131-2205119 |
Болт крепления фланца кардана Подробнее |
|
|
| 3 | 252139-П2 |
Шайба пружинная Подробнее |
|
|
| 4 | 250636-П8 |
Гайка Подробнее |
|
|
| 5 | 131-2205042-Б |
Уплотнение подшипника карданного вала торцевое в сборе Подробнее |
|
|
| 6 | 131-2205033-В2 |
Подшипник игольчатый кардана в сборе Подробнее |
|
|
| 7 | 131-2205030-В |
Крестовина карданного вала Подробнее |
|
|
| 8 | 131-2205048 |
Вилка скользящая карданного вала Подробнее |
|
|
| 9 | 131-2205050 |
Пластина опорная игольчатого подшипника Подробнее |
|
|
| 10 | 131-2205051 |
Пластина стопорная Подробнее |
|
|
| 11 | 201456-П8 |
Болт Подробнее |
|
|
| 12 | 131-2205221 |
Кольцо войлочное Подробнее |
|
|
| 13 | 131-2205089 |
Шайба шлицевой втулки карданного вала разрезная Подробнее |
|
|
| 14 | 306337-П |
Кольцо уплотнительное Подробнее |
|
|
| 15 | 131-2205117 |
Шайба разрезная Подробнее |
|
|
| 16 | 131-2205217 |
Гайка крепления сальника Подробнее |
|
|
| 17 | 131-2205102 |
Втулка карданного вала шлицевая в сборе Подробнее |
|
|
| 18 | 131-2205015 |
Вал карданный среднего моста в сборе Подробнее |
|
|
| 19 | 131-2205022 |
Вилка карданного вала Подробнее |
|
|
| 19 | 137-2202022 |
Вилка карданного вала Подробнее |
|
|
| 20 | 131-2205025-А2 |
Комплект крестовины кардана среднего моста с подшипниками Подробнее |
|
|
| 21 | 301265-П8 |
Болт Подробнее |
|
|
| 22 | 131-1700009-А |
Коробка передач с муфтой выключения сцепления и кронштейнами в сборе Подробнее |
|
|
| 22 | 131А-1700009 |
Коробка передач с муфтой выключения сцепления и кронштейнами в сборе Подробнее |
|
|
| 23 | 131-2202011-А2 |
Комплект основного карданного вала Подробнее |
|
|
| 23 | 137-2202011 |
Комплект основного карданного вала Подробнее |
|
|
| 24 | 131-1800010 |
Раздаточная коробка со стояночным тормозом в сборе Подробнее |
|
|
| 25 | 131-2205010-А2 |
Комплект карданного вала среднего моста Подробнее |
|
|
| 26 | 131-2201011-А2 |
Вал карданный заднего моста с карданами в сборе Подробнее |
|
|
| 27 | 131-2400009 |
Мост задний со ступицами, тормозами и транспортными деталями в сборе Подробнее |
|
|
| 28 | 131-2500009 |
Мост средний со ступицами, тормозами и транспортными деталями в сборе Подробнее |
|
|
| 29 | 133Г1-2201048 |
Вилка скользящая кардана переднего моста Подробнее |
|
|
| 30 | 130К-2201157-Б |
Втулка карданного вала шлицевая Подробнее |
|
|
| 31 | 131-2203011-А2 |
Комплект карданного вала переднего моста Подробнее |
|
|
| 32 | 131-2300009 |
Мост передний со ступицами, тормозными и транспортными деталями в сборе Подробнее |
|
|
| 33 | 250559-П8 |
Гайка Подробнее |
|
|
| 34 | 252138-П2 |
Шайба пружинная Подробнее |
|
|
| 34 | 252138-П2 |
Шайба пружинная Подробнее |
|
|
| 35 | 130-2201023 |
Фланец-вилка карданного вала Подробнее |
|
|
| 36 | 301028-П8 |
Болт Подробнее |
|
|
| 37 | 130-2202048 |
Вилка скользящая кардана заднего моста Подробнее |
|
|
| 37 | 130-2202048 |
Вилка скользящая кардана заднего моста Подробнее |
|
|
| 38 | 130-2201030 |
Крестовина карданного вала Подробнее |
|
|
| 39 | 130К-2201157 |
Втулка карданного вала шлицевая заднего моста Подробнее |
|
|
| 39 | 130К-2201157 |
Втулка карданного вала шлицевая заднего моста Подробнее |
|
|
| 39 | 137-2202157 |
Втулка карданного вала шлицевая заднего моста Подробнее |
|
|
| 40 | 131-2201015-А |
Вал карданный заднего моста с вилкой и шлицевой втулкой в сборе Подробнее |
|
|
| 41 | 130-2201022-Б |
Вилка карданного вала Подробнее |
|
|
| 41 | 130-2201022-Б |
Вилка карданного вала Подробнее |
|
|
 |
42 | 130-2201025 |
Крестовина карданного вала с подшипниками в сборе Подробнее |
|
| 43 | 131-2203217 |
Гайка крепления сальника шлицевой втулки карданного вала Подробнее |
|
|
| 44 | 130-2202227 |
Шайба разрезная Подробнее |
|
|
| 45 | 130-2202225 |
Манжета скользящей вилки Подробнее |
|
|
| 46 | 130-2202219 |
Шайба разрезная сальника шлицевой втулки Подробнее |
|
|
| 46 | 130-2202219 |
Шайба разрезная сальника шлицевой втулки Подробнее |
|
|
| 47 | 130-2202221 |
Кольцо сальника шлицевой втулки карданного вала Подробнее |
|
|
| 48 | 201454-П8 |
Болт Подробнее |
|
|
| 49 | 120-2201051 |
Пластина-замок Подробнее |
|
|
| 50 | 120-2201050 |
Пластина игольчатого подшипника опорная Подробнее |
|
|
| 51 | 130-2201044 |
Подшипник игольчатый кардана в сборе Подробнее |
|
|
| 52 | 130-2201043 |
Уплотнение подшипника карданного вала торцевое в сборе Подробнее |
|
