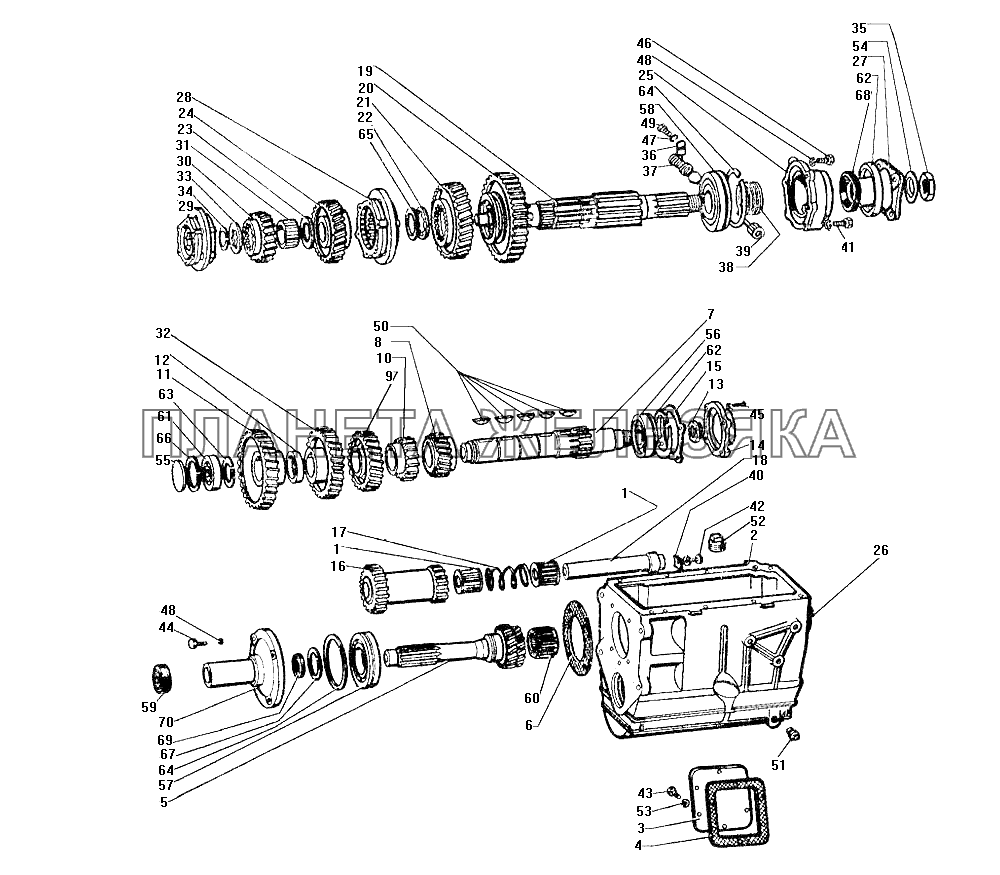

Коробка передач ЗИЛ-130| ← Педаль и привод выключения сцепления | Верхняя крышка и механизм переключения передач → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120-1602078 |
Звено оттяжной пружины муфты подшипника выключения сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1701025-В |
Вал первичный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1701030-А2 |
Вал первичный (комплект) Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
130-1701039 |
Крышка подшипника первичного вала коробки передач с сальником в сборе Подробнее
Дополнительная информация:
|
||||||||||||||
| 130-1701047-Б |
Вал промежуточный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
200319-П29 |
Болт крепления крышки заднего подшипника Подробнее
Дополнительная информация:
|
||||||||||||||
| 252138-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 304098-П29 |
Шпилька крепления коробки передач Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 306351-П |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 433160-1700010-10 |
Коробка передач в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 120-1701180 |
Подшипник роликовый блока шестерен Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 130-1701015-Б2 |
Картер коробки передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 130-1701020-02 |
Крышка люка картера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 130-1701021 |
Прокладка крышки люка коробки передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 130-1701030-Б |
Вал коробки передач первичный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 130-1701042 |
Прокладка крышки подшипника первичного вала коробки передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 130-1701048-Б |
Вал коробки передач промежуточный Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
8 | 130-1701049 |
Шестерня второй передачи промежуточного вала Подробнее
Дополнительная информация:
|
|||||||||||||
| 9 | 130-1701051 |
Шестерня третьей передачи промежуточного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 130-1701054 |
Шестерня заднего хода промежуточного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 130-1701056 |
Шестерня постоянного зацепления промежуточного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 130-1701059-А |
Втулка промежуточного вала распорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
13 | 130-1701061 |
Гайка заднего подшипника промежуточного вала упорная Подробнее
Дополнительная информация:
|
|||||||||||||
| 14 | 130-1701074 |
Крышка заднего шарикоподшипника промежуточного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
15 | 130-1701075 |
Прокладка задней крышки промежуточного вала Подробнее
Дополнительная информация:
|
|||||||||||||
 |
16 | 130-1701082 |
Блок шестерен заднего хода Подробнее
Дополнительная информация:
|
|||||||||||||
| 17 | 130-1701086-А |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 130-1701092 |
Ось блока шестерен заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 130-1701100-Б2 |
Вал вторичный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 130-1701101 |
Вал вторичный с подшипником и стопорным кольцом в сборе (комплект) Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 130-1701105-Б2 |
Вал коробки передач вторичный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 130-1701112 |
Шестерня первой передачи и заднего хода вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 130-1701127 |
Шестерня второй передачи вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 130-1701128 |
Шайба опорная шестерни второй передачи вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 130-1701130 |
Шайба упорная шестерни третьей передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 130-1701131 |
Шестерня третьей передачи вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 130-1701145 |
Крышка заднего подшипника вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 130-1701200 |
Крышка заднего подшипника вторичного вала с манжетой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 130-1701146 |
Прокладка крышки заднего подшипника вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 130-1701147-10 |
Фланец с отражателем в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
28 | 130-1701150-А |
Синхронизатор второй и третьей передач в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
 |
29 | 130-1701151-А |
Синхронизатор четвертой и пятой передач в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 30 | 130-1701181 |
Шестерня четвертой передачи вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 130-1701182 |
Втулка шестерни четвертой передачи вторичного вала в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
32 | 130-1701185 |
Шестерня четвертой передачи промежуточного вала Подробнее
Дополнительная информация:
|
|||||||||||||
| 33 | 130-1701187 |
Шайба упорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 130-1701199 |
Кольцо стопорное шестерни 3-й и 4-й передач вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 130-1701259 |
Гайка крепления фланца вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 130-3802031 |
Стопор штуцера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 130-3802088 |
Штуцер ведомой шестерни привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 130М-3802033-01 |
Червяк Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 130М-3802034 |
Шестерня ведомая привода спидометра с осью в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 150В-1701098 |
Стопор оси Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 200321-П29 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
42 | 201493-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
 |
43 | 201497-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
 |
44 | 201498-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
 |
45 | 201499-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
 |
46 | 201501-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 47 | 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 252136-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 301200-П |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 304918-П |
Шпонка сегментная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 305040-П |
Пробка коническая магнитная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 305070-П |
Пробка коническая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 305668-П |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 305745-П |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 306026-П |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 306515-П |
Подшипник шариковый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 306516-П |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 306551-П |
Подшипник шариковый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 306621-П |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 306647-П |
Подшипник роликовый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 306893-П |
Подшипник роликовый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 307742-П |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 307751-П |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 307767-П |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 307771-П |
Кольцо стопорное шестерни второй передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 308173-П |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 308186-П |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
68 | 309825-П |
Манжета крышки заднего подшипника Подробнее
Дополнительная информация:
|
|||||||||||||
| 69 | 309827-П |
Манжета в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 431410-1701040 |
Крышка Подробнее
Дополнительная информация:
|
|
