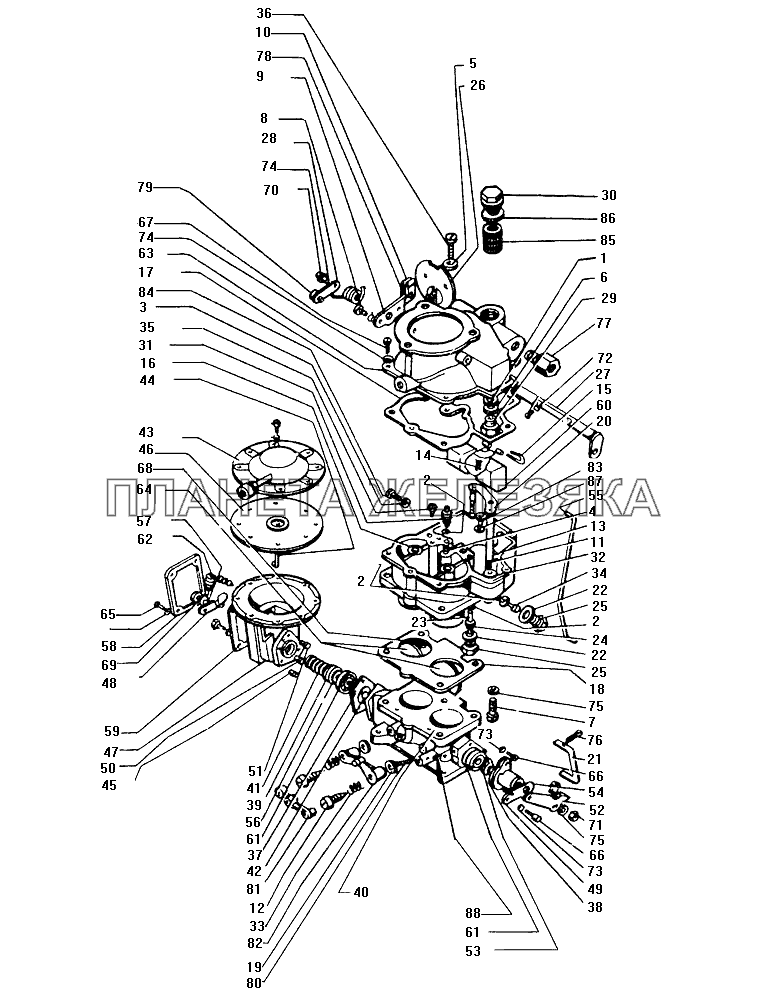

Карбюратор К88АТ ЗИЛ-130| ← Карбюратор К90 | Управление карбюратором → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130-1107010-42 |
Карбюратор К88АТ со штуцером в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1107500-В3 |
Камера смесительная в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1107540-Г |
Привод дроссельных заслонок в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 431410-1107011 |
Карбюратор К88АТ Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 110-1106021 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 110-1107073 |
Прокладка механического экономайзера и жиклера холостого хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 110-1107177 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 110-1107221 |
Игла насоса ускорения Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 11-1046 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 120Д-1107247 |
Прокладка клапана подачи топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 121-1107042 |
Болт крепления смесительной камеры Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 121-1107260 |
Пружина валика Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 121-1107270-А |
Кронштейн троса воздушной заслонки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 121-1107274 |
Зажим троса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 121-1107428 |
Клапан насоса ускорения шариковый впускной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 121-1107434-Б |
Игла регулировочная холостого хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 121-1107441 |
Кольцо клапана запорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 121-1107605 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 121-1107627 |
Ось рычажка поплавка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 130-1107044-Б |
Диффузор малый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 130-1107085-10 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 130-1107089 |
Прокладка корпуса смесительной камеры Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 130-1107117 |
Шайба уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 130-1107120-Б |
Поршень насоса в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 130-1107142-В2 |
Тяга ускорительного насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 130-1107184 |
Прокладка уплотнительная пробок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 130-1107208-Б |
Толкатель экономайзера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 130-1107210-16 |
Механический экономайзер в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 130-1107214-10 |
Пробка канала экономайзера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 130-1107230-Г2 |
Заслонка воздушная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 130-1107240-В2 |
Валик воздушной заслонки в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 130-1107250-А |
Рычаг воздушной заслонки в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 130-1107330 |
Клапан подачи топлива в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 130-1107342 |
Пробка фильтра подачи топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 130-1107409-Б |
Жиклер холостого хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 130-1107400-23 |
Корпус поплавковой камеры для запасных частей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 130-1107400-90 |
Корпус поплавковой камеры в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 130-1107422-70 |
Корпус поплавковой камеры Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 130-1107436 |
Пружина иглы холостого хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 130-1107442-Б |
Жиклер полной мощности Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 130-1107445-А2 |
Жиклер воздушный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 130-1107447 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 130-1107501 |
Прокладка корпуса диафрагменного механизма Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 130-1107502 |
Прокладка корпуса привода дроссельных заслонок карбюратора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 130-1107506-В |
Манжета уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 130-1107507-В2 |
Корпус смесительной камеры Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 130-1107508 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 130-1107509-Г |
Ось дроссельных заслонок с рычагом в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 130-1107513-10 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 130-1107515-Б |
Диафрагма с тягой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 130-1107516-Б |
Винт упорный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 130-1107519 |
Диск диафрагмы Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 130-1107523-30 |
Корпус диафрагменного механизма Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 130-1107524-30 |
Корпус диафрагменного механизма в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 130-1107525-40 |
Рычаг в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 130-1107533-В2 |
Корпус привода в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 130-1107537 |
Жиклер ограничителя вакуумный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 130-1107538 |
Жиклер ограничителя воздушный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 130-1107541-Е |
Рычаг привода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 130-1107547-А2 |
Валик привода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 130-1107553 |
Рычаг связи дроссельных заслонок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 130-1107554 |
Тяга рычага связи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 130-1107558 |
Опора манжеты Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 130-1107581-Б |
Шайба рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 130-1107586 |
Крышка ограничителя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 130-1107589 |
Прокладка крышки ограничителя оборотов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 130-1107625-10 |
Поплавок с рычагом в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 130-1107814-Б |
Подшипник оси дроссельных заслонок в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 133-1107236-Б |
Пружина ограничителя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 157Д-1107300 |
Корпус верхний в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 157Д-1107322 |
Корпус верхний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 157К-1107531 |
Заслонка дроссельная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 220077-П8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 220078-П29 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 222525-П8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | 222963-П8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 250464-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 250508-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 250510-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | 252132-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 252153-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | 252155-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 76 | 258000-П29 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 77 | 300304-П8 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 78 | 301047-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 79 | 301052-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 80 | 301495-П8 |
Болт регулировочный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 81 | 431410-1107099 |
Крышка пломбировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 82 | 431410-1107433 |
Обойма пломбировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 83 | 431410-1107444-30 |
Жиклер главный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 84 | К80-1107076 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 85 | К80-1107341-Б |
Сетка фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 86 | К80-1107343 |
Прокладка фильтра подачи топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 87 | К80-1107447-А |
Прокладка главного жиклера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 88 | К80-1107536 |
Пружина винта Подробнее
Дополнительная информация:
|
|
