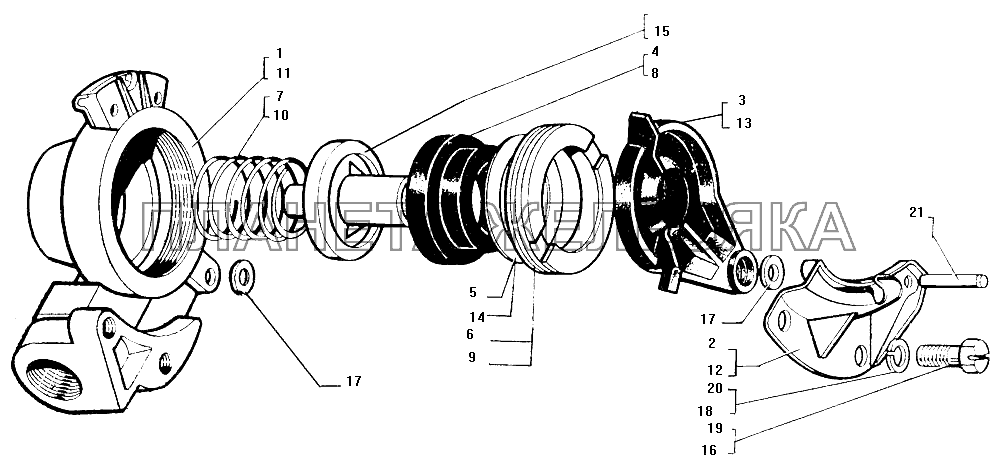

Головка соединительная ЗИЛ-130| ← Автоматическая соединительная головка | Схема электрооборудования → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100-3521009 |
Комплект запасных частей Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 100-3521010 |
Головка соединительная тип "А" в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 100-3521016 |
Корпус соеденительной головки в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 100-3521017 |
Замок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 100-3521018 |
Крышка корпуса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 100-3521020 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 100-3521024 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 100-3521030 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 100-3521032 |
Пружина обратного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 121-3521020 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 121-3521030 |
Гайка корпуса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 121-3521032 |
Пружина обратного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 130-3521016-А |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 130-3521017 |
Замок соединительной головки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 130-3521018 |
Крышка корпуса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 130-3521024 |
Прокладка уплотнительного кольца Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 100-3521031 |
Клапан обратный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 130-3521031-А |
Клапан обратный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 201454-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 252003-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 252155-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 302207-П29 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 305890-П2 |
Шайба пружинная специальная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 484106-П29 |
Штифт Подробнее
Дополнительная информация:
|
|
