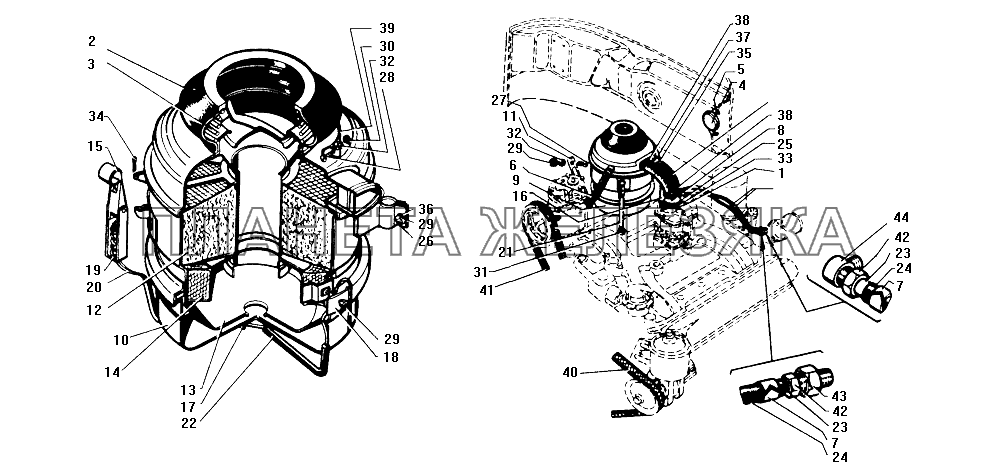

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 250514-П8 |
Гайка Подробнее |
|
||
| 1 | 120-1109049 |
Прокладка всасывающего патрубка Подробнее |
|
|
| 2 | 130-1109250 |
Воздухосборник воздушного фильтра Подробнее |
|
|
| 3 | 130-1109259 |
Пружина воздухосборника распорная Подробнее |
|
|
| 4 | 130-1109294-Б |
Пробка воздухозаборника в сборе Подробнее |
|
|
| 5 | 130-1109299 |
Уплотнитель пробки воздухосборника Подробнее |
|
|
| 6 | 130-3509276 |
Шланг подвода воздуха Подробнее |
|
|
| 7 | 130-3917027 |
Хомут шлангов Подробнее |
|
|
| 8 | 130Е-1109608 |
Патрубок в сборе Подробнее |
|
|
| 9 | 131-1109010-А |
Фильтр воздушный типа ВПМ-3 в сборе Подробнее |
|
|
| 10 | 131-1109076-01 |
Корпус Подробнее |
|
|
| 11 | 131-1109172 |
Кронштейн крепления воздушного фильтра Подробнее |
|
|
| 12 | 131-1109201 |
Элемент фильтрующий с крышкой в сборе Подробнее |
|
|
| 13 | 131-1109206 |
Днище фильтра в сборе Подробнее |
|
|
| 14 | 131-1109301-А |
Кассета дросселирующая в сборе Подробнее |
|
|
| 15 | 131-1109308 |
Рычаг в сборе Подробнее |
|
|
| 16 | 131-1109315-А |
Стойка крепления воздушного фильтра с упорной шайбой в сборе Подробнее |
|
|
| 17 | 131-1109316 |
Шайба каната опорная Подробнее |
|
|
| 18 | 131-1109317 |
Прижим каната верхний Подробнее |
|
|
| 19 | 131-1109318 |
Пружина каната Подробнее |
|
|
| 20 | 131-1109319 |
Канат в сборе Подробнее |
|
|
| 21 | 131-1109320-А2 |
Стойка крепления воздушного фильтра Подробнее |
|
|
| 22 | 131-1109327 |
Шланг каната воздушного фильтра Подробнее |
|
|
| 23 | 131-3706217 |
Трубка вентиляции распределителя концевая Подробнее |
|
|
| 24 | 131-3706219 |
Шланг вентиляции распределителя гибкий Подробнее |
|
|
| 25 | 201454-П8 |
Болт Подробнее |
|
|
| 26 | 201460-П8 |
Болт Подробнее |
|
|
| 27 | 210098-П8 |
Болт Подробнее |
|
|
| 28 | 220174-П |
Винт Подробнее |
|
|
| 29 | 250510-П8 |
Гайка Подробнее |
|
|
| 30 | 250610-П8 |
Гайка Подробнее |
|
|
| 31 | 250639-П8 |
Гайка Подробнее |
|
|
| 32 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 33 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 34 | 258012-П29 |
Шплинт Подробнее |
|
|
| 35 | 304505-П8 |
Шплинт Подробнее |
|
|
| 36 | 305531-П29 |
Шайба специальная (d=8,5, D=16, S=0,8) Подробнее |
|
|
| 37 | 306775-П8 |
Пряжка Подробнее |
|
|
| 38 | 308710-П8 |
Лента хомута Подробнее |
|
|
| 39 | 308719-П8 |
Хомут Подробнее |
|
|
| 40 | 375-3407209 |
Ремень приводной Подробнее |
|
|
| 41 | 375-3509250 |
Ремень привода компрессора Подробнее |
|
|
| 42 | 421364-П8 |
Гайка Подробнее |
|
|
| 43 | 421375-П8 |
Штуцер Подробнее |
|
|
| 44 | 421397-П |
Угловой штуцер Подробнее |
|
