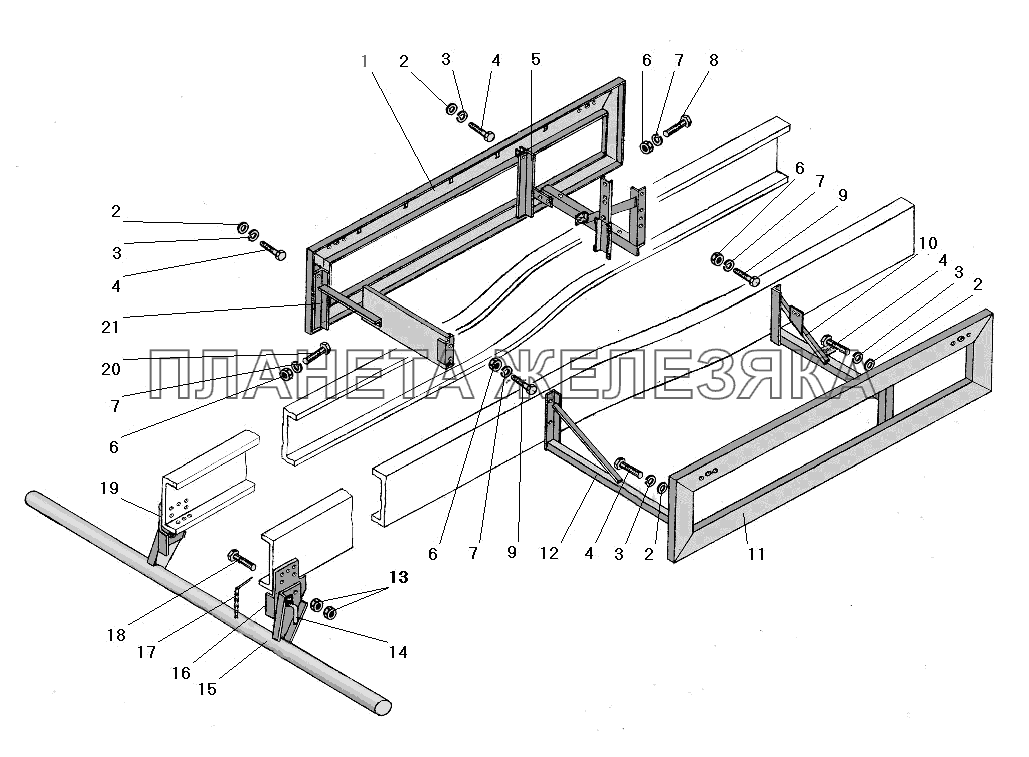

Установка заднего и боковых защитных устройств УРАЛ-63685
| ← Установка передней буксирной поперечины и каркас буфера | Установка шкворневого устройства → |
/108.gif "Установка заднего и боковых защитных устройств УРАЛ-63685")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 63645-3932003 |
Устройство боковое защитное левое Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 252038-П29 |
Шайба 8,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 252135-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
4 | 201457-П29 |
Болт М8-6gх22 Подробнее
Дополнительная информация:
|
|||||||||||||
| 5 | 63645-3932018 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 250512-П29 |
Гайка М10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 252136-П2 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
8 | 201499-П29 |
Болт М10-6gх30 Подробнее
Дополнительная информация:
|
|||||||||||||
 |
9 | 201501-П29 |
Болт М10-6gх35 Подробнее
Дополнительная информация:
|
|||||||||||||
| 10 | 63645-3932025 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 63645-3932062 |
Устройство боковое защитное правое Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 63645-3932019 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 335101-П29 |
Гайка М24х2-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 6363-2809032-10 |
Палец стопорный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 6363-2809010 |
Брус с кронштейнами Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 6363-2809020 |
Кронштейн защитного устройства правый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 6363-2809034 |
Шплинт с цепочкой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 375-2918158 |
Болт М24х70 крепления кронштейна оси Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 6363-2809019 |
Кронштейн защитного устройства левый Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
20 | 201498-П29 |
Болт М10-6gх28 Подробнее
Дополнительная информация:
|
|||||||||||||
| 21 | 63645-3932017 |
Кронштейн Подробнее
Дополнительная информация:
|
|
