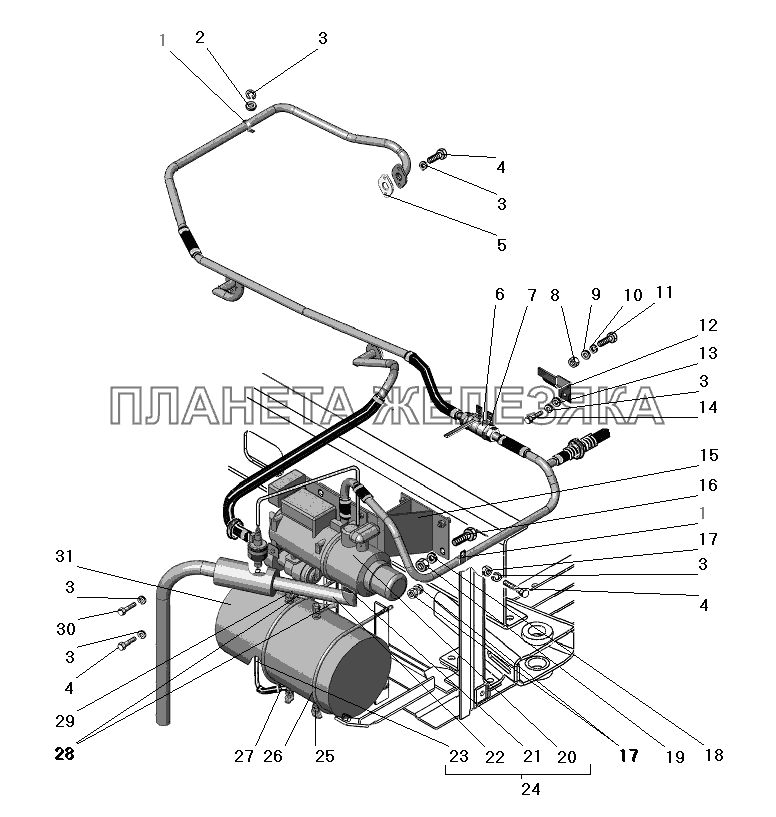

/41.gif "Установка агрегатов системы предпускового подогрева двигателя УРАЛ-63674")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 432001-1104193 |
Хомут Подробнее |
|
|
| 2 | 252038-П29 |
Шайба 8,5 Подробнее |
|
|
| 3 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
4 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 5 | 4320Я-1015555 |
Прокладка уплотнительная Подробнее |
|
|
| 6 | 337807 |
Хомут Подробнее |
|
|
| 7 | 6363-1015269 |
Прокладка хомута Подробнее |
|
|
| 8 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 9 | 252037-П29 |
Шайба 6 Подробнее |
|
|
| 10 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
 |
11 | 201417-П29 |
Болт М6-6gх14 Подробнее |
|
| 12 | 6363-1009135 |
Кронштейн Подробнее |
|
|
| 13 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 14 | 201454-П29 |
Болт М8-6gх16 Подробнее |
|
|
| 15 | 63685-1015506 |
Кронштейн Подробнее |
|
|
| 16 | 331504-П29 |
Болт М10х30 Подробнее |
|
|
| 17 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 18 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 19 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 20 | 14ТС.451.20.00.00.000 |
Нагреватель с кронштейном Подробнее |
|
|
| 21 | [Хомут РС 42] |
Хомут РС 42 Подробнее |
|
|
| 22 | 14ТС.451.27.00.00.000 |
Труба выхлопная Подробнее |
|
|
| 23 | 14ТС.451.28.00.00.000 |
Топливопровод Подробнее |
|
|
| 24 | 14ТС.451.28.00.00.000-20 |
Подогреватель предпусковый дизельный 14ТС-20 Подробнее |
|
|
| 25 | 375-1015174 |
Кран проходной в сборе Подробнее |
|
|
| 26 | 63685-1015534-10 |
Хомут Подробнее |
|
|
| 27 | 432001-3706013 |
Штуцер Подробнее |
|
|
| 28 | 5323-1104235 |
Штуцер Подробнее |
|
|
| 29 | 5323-1104237 |
Угольник Подробнее |
|
|
 |
30 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 31 | ПЖД12Д-1015740 |
Бак топливный Подробнее |
|
