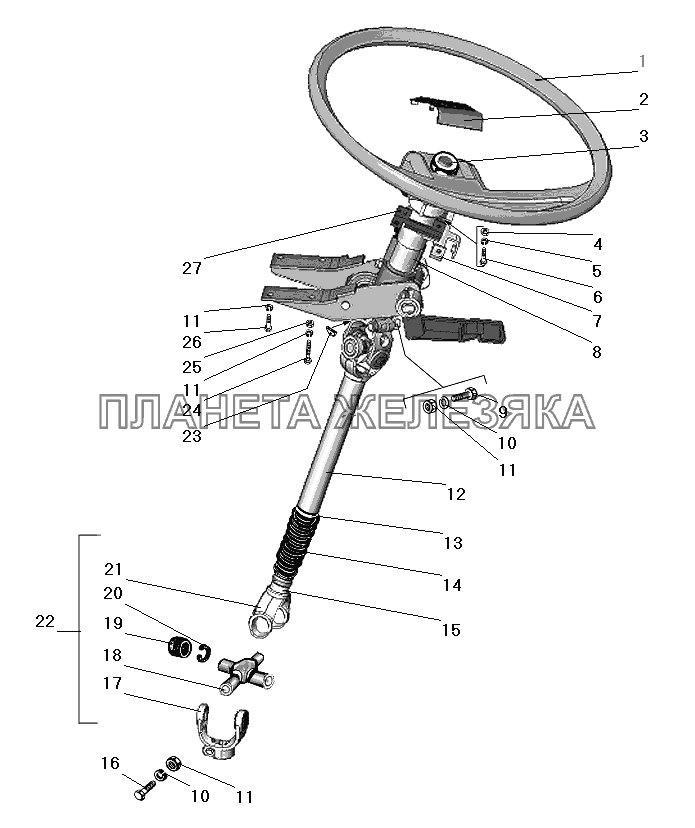

/103.gif "Колесо и вал рулевого управления УРАЛ-63674")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5323РХ-3402016 |
Колесо рулевое с обоймой Подробнее |
|
|
| 2 | 4320Х-3402034 |
Крышка Подробнее |
|
|
 |
3 | 250659-П29 |
Гайка М22х1,5-6Н Подробнее |
|
| 4 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 5 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 6 | 201421-П29 |
Болт М6х22 Подробнее |
|
|
| 7 | 5323РХ-3402296 |
Кронштейн Подробнее |
|
|
| 8 | 6363-3402240 |
Колонка рулевого управления Подробнее |
|
|
| 9 | 331557 |
Болт М10х1 Подробнее |
|
|
| 10 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
11 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 12 | 6363-3402109 |
Втулка шлицевая с шарниром Подробнее |
|
|
| 13 | 00.10.00-03 |
Хомут червячный (32-50) Подробнее |
|
|
 |
14 | 4322-3402052 |
Муфта защитная Подробнее |
|
| 15 | 5323РХ-3402298 |
Втулка Подробнее |
|
|
| 16 | 6361Х-3402264 |
Болт Подробнее |
|
|
| 17 | 6363-3402117 |
Вилка карданного шарнира Подробнее |
|
|
| 18 | 412-2201026-02 |
Крестовина с сальниками Подробнее |
|
|
| 19 | 704902К6 УС 10 |
Подшипник роликовый игольчатый Подробнее |
|
|
| 20 | 400-2201043 |
Кольцо стопорное Подробнее |
|
|
| 21 | 5323РХ-3402053 |
Вал шлицевый с вилкой Подробнее |
|
|
| 22 | 6363-3402035 |
Шарнир вала рулевого управления Подробнее |
|
|
| 23 | 260415 |
Шпонка 5х8 сегментная Подробнее |
|
|
 |
24 | 200324-П29 |
Болт М10-6gх75 Подробнее |
|
| 25 | 250512-П29 |
Гайка М10 Подробнее |
|
|
 |
26 | 201676-П29 |
Болт М10х1,25-6gх25 Подробнее |
|
| 27 | 5323РХ-3402290 |
Кронштейн Подробнее |
|
