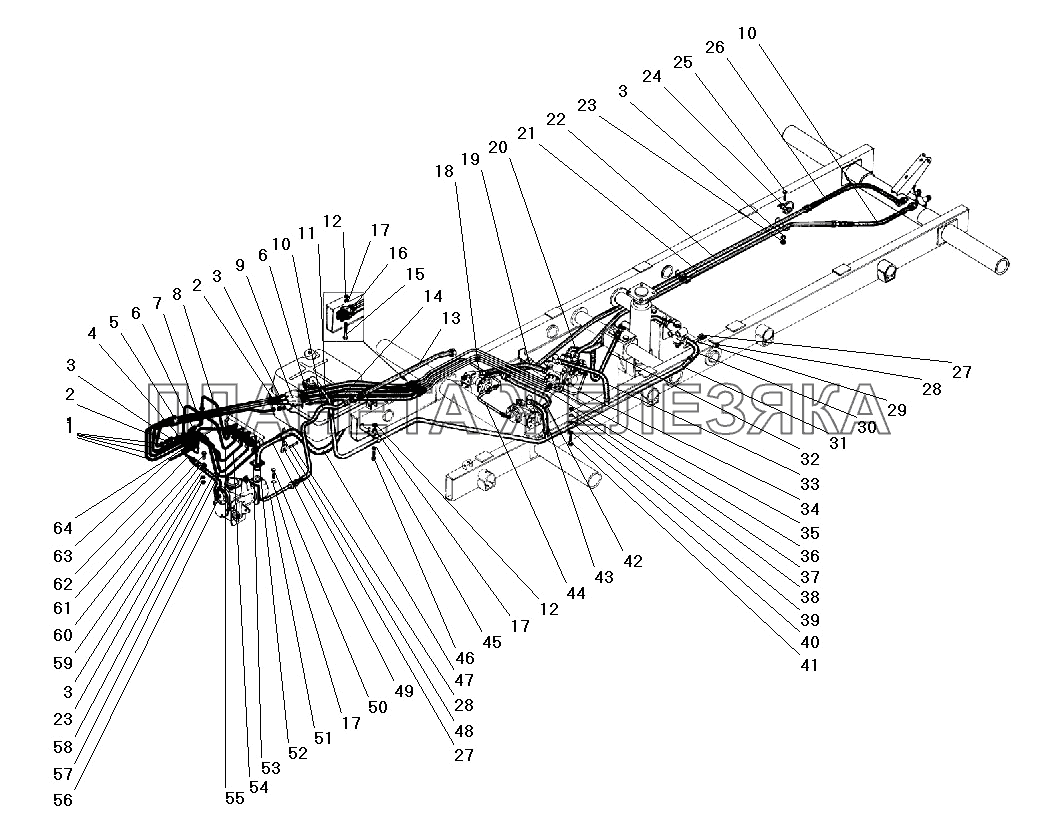

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5557-8606116 |
Труба от основания к шлангам Подробнее |
|
|
 |
2 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 3 | 252156-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 4 | 5557-8606065 |
Основание штуцеров Подробнее |
|
|
| 5 | 5557-8606072 |
Накладка защитная Подробнее |
|
|
| 6 | 339705 |
Штуцер Подробнее |
|
|
| 7 | 339520-П29 |
Угольник М10х1 К1/8" Подробнее |
|
|
| 8 | 5557-8606114 |
Труба в сборе от крана к основанию на прицеп Подробнее |
|
|
| 9 | 5557-8606058 |
Кронштейн Подробнее |
|
|
| 10 | 5557-8609111 |
Шланг высокого давления Подробнее |
|
|
| 11 | 5557-8609185 |
Шланг сливной Подробнее |
|
|
| 12 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 13 | 5557-8609208 |
Трубопровод от масляного насоса к гидрораспределителю в сборе Подробнее |
|
|
 |
14 | 375-3506239-03 |
Шланг гибкий в сборе Подробнее |
|
| 15 | 200270-П29 |
Болт М8х55 Подробнее |
|
|
| 16 | 5557-8606074 |
Скоба крепления шлангов Подробнее |
|
|
| 17 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 18 | 5557-8606124 |
Труба от шланга бортов к гидрораспределителю Подробнее |
|
|
| 19 | 5557-8609212 |
Трубопровод от гидрораспределителя к блоку гидрораспределителей в сборе Подробнее |
|
|
| 20 | 5557-8609214 |
Трубопровод от от блока гидрораспределителей к гидроцилиндру подъема платформы в сборе Подробнее |
|
|
| 21 | 5557-8609218 |
Трубопровод от гидрораспределителей к гидроцилиндру подъема платформы прицепа в сборе Подробнее |
|
|
| 22 | 5557-8609210-10 |
Труба к цилиндрам бортов прицепа Подробнее |
|
|
| 23 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 24 | 339749 |
Скоба Подробнее |
|
|
 |
25 | 201501-П29 |
Болт М10-6gх35 Подробнее |
|
| 26 | 5557-8609252-10 |
Шланг к цилиндрам закрывания бортов прицепа в сборе Подробнее |
|
|
| 27 | 339000-П29 |
Пряжка хомута Подробнее |
|
|
| 28 | 297575-П29 |
Шплинт 6х22 Подробнее |
|
|
| 29 | 339155-П29 |
Лента стяжная Подробнее |
|
|
| 30 | 5557-8609184 |
Шланг сливной Подробнее |
|
|
| 31 | 5557-8609224 |
Труба сливная Подробнее |
|
|
| 32 | 5557-8609112 |
Шланг высокого давления Подробнее |
|
|
| 33 | 5557-8609186 |
Шланг сливной Подробнее |
|
|
| 34 | 5557-8606126 |
Труба от шланга прицепа к блоку Подробнее |
|
|
| 35 | 5557-8606122 |
Труба от шланга опускания к блоку Подробнее |
|
|
| 36 | 5557-8606120 |
Труба от шланга подъема к блоку Подробнее |
|
|
 |
37 | 250514-П29 |
Гайка М12-6Н Подробнее |
|
| 38 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 39 | 339750 |
Скоба Подробнее |
|
|
 |
40 | 252007-П29 |
Шайба 12 Подробнее |
|
| 41 | 201543-П29 |
Болт М12-6gх38 Подробнее |
|
|
| 42 | 5557-8609228 |
Трубопровод от крана к цилиндрам закрывания бортов прицепа Подробнее |
|
|
| 43 | 5557-8609187 |
Шланг сливной Подробнее |
|
|
| 44 | 5557-8607196 |
Воздухопровод в сборе Подробнее |
|
|
| 45 | 252005-П29 |
Шайба 8 Подробнее |
|
|
 |
46 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 47 | 5557-8609034 |
Шланг всасывающий Подробнее |
|
|
| 48 | 339002-П29 |
Лента стяжная Подробнее |
|
|
| 49 | 5557Я3-8609040 |
Труба всасывающая Подробнее |
|
|
 |
50 | 201458-П29 |
Болт М8-6gх25 Подробнее |
|
| 51 | 5557Я3-8607330 |
Труба от масляного насоса к гидрораспределителю в сборе Подробнее |
|
|
| 52 | 5557-8606128 |
Трубка воздуховодная Подробнее |
|
|
| 53 | 034-038-25-2-2 |
Кольцо уплотнительное ГОСТ 9833-73 Подробнее |
|
|
| 54 | 5557-8606110 |
Труба в сборе от крана к основанию на опускание платформы Подробнее |
|
|
| 55 | 5557-8606112 |
Труба в сборе от крана Подробнее |
|
|
| 56 | 5323-1803326 |
Шланг Подробнее |
|
|
| 57 | 5557-8606108 |
Труба в сборе от крана к основанию на подъем платформы Подробнее |
|
|
| 58 | 5557-8606106 |
Труба в сборе от крана к приводу насоса Подробнее |
|
|
| 59 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
| 60 | 339098-П29 |
Хомут крепления шланга Подробнее |
|
|
 |
61 | 201493-П29 |
Болт М10-6gх16 Подробнее |
|
| 62 | 5557-4209130-10 |
Трубка подводящая к коробке зависимого отбора мощности Подробнее |
|
|
| 63 | 5557-8606102 |
Труба в сборе от крестовины разбора воздуха к штуцеру Подробнее |
|
|
| 64 | 5557-8606104 |
Труба в сборе к кранам управления Подробнее |
|
