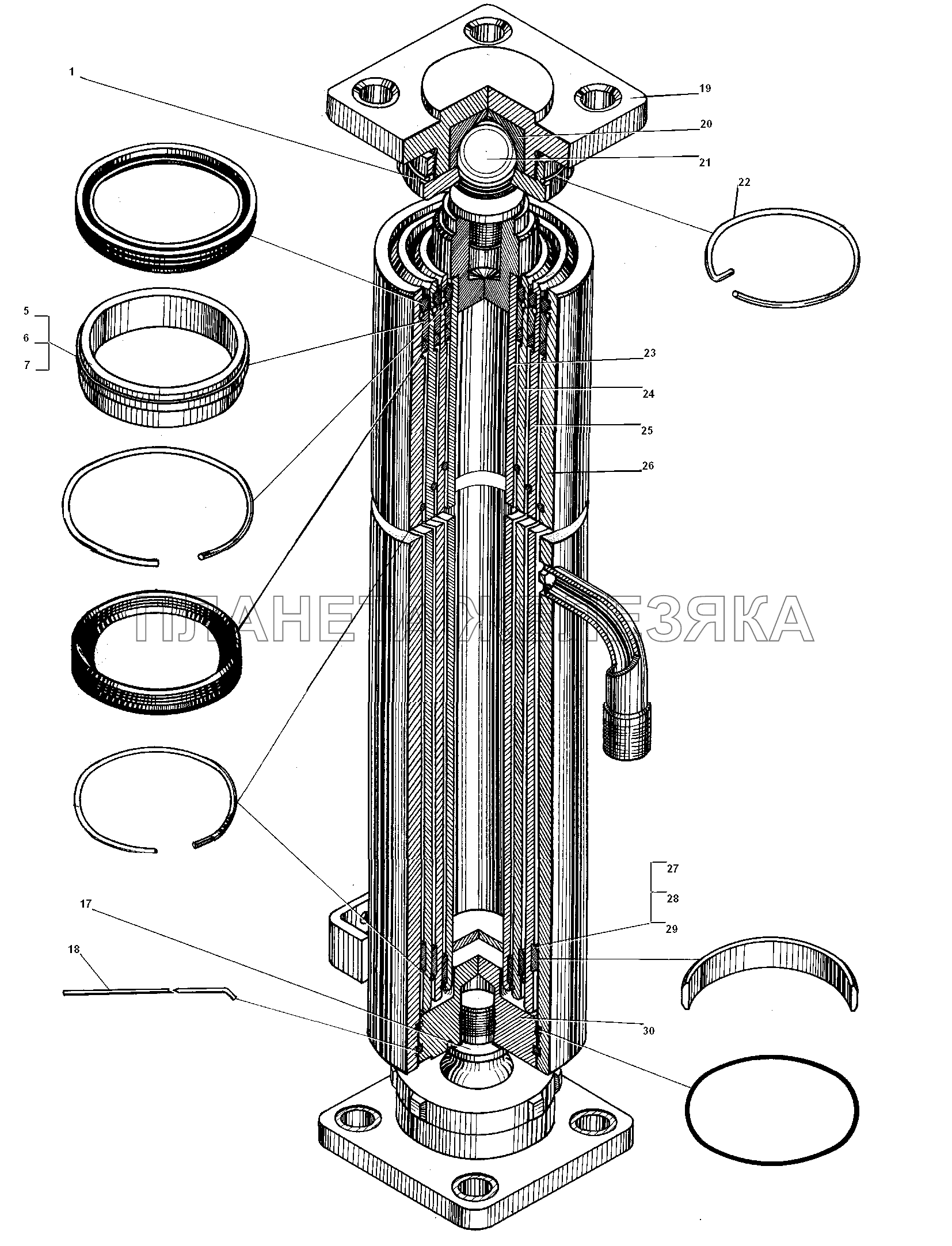

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | БРИП.306457.098 |
Гайка Подробнее |
|
|
| 5 | 12.8603401-30 |
Направляющая Подробнее |
|
|
| 6 | 13.8603401-30 |
Направляющая Подробнее |
|
|
| 7 | 14.8603401-30 |
Направляющая Подробнее |
|
|
| 17 | БРИП.306457.154 |
Шайба стопорная Подробнее |
|
|
| 18 | БРИП.306457.026 |
Штифт Подробнее |
|
|
| 19 | БРИП.306457.146 |
Опора Подробнее |
|
|
| 20 | БРИП.306457.149 |
Вкладыш Подробнее |
|
|
| 21 | БРИП.306457.147 |
Головка шаровая Подробнее |
|
|
| 22 | БРИП.306457.077 |
Кольцо стопорное Подробнее |
|
|
| 23 | БРИП.306457.125 |
Плунжер Подробнее |
|
|
| 24 | БРИП.306457.104 |
Плунжер Подробнее |
|
|
| 25 | БРИП.306457.103 |
Плунжер Подробнее |
|
|
| 26 | БРИП.306457.015 |
Корпус в сборе Подробнее |
|
|
| 27 | 12.8603402 |
Направляющая нижняя Подробнее |
|
|
| 28 | 13.8603402 |
Направляющая нижняя Подробнее |
|
|
| 29 | 14.8603402 |
Направляющая нижняя Подробнее |
|
|
| 30 | БРИП.306457.024 |
Днище Подробнее |
|
