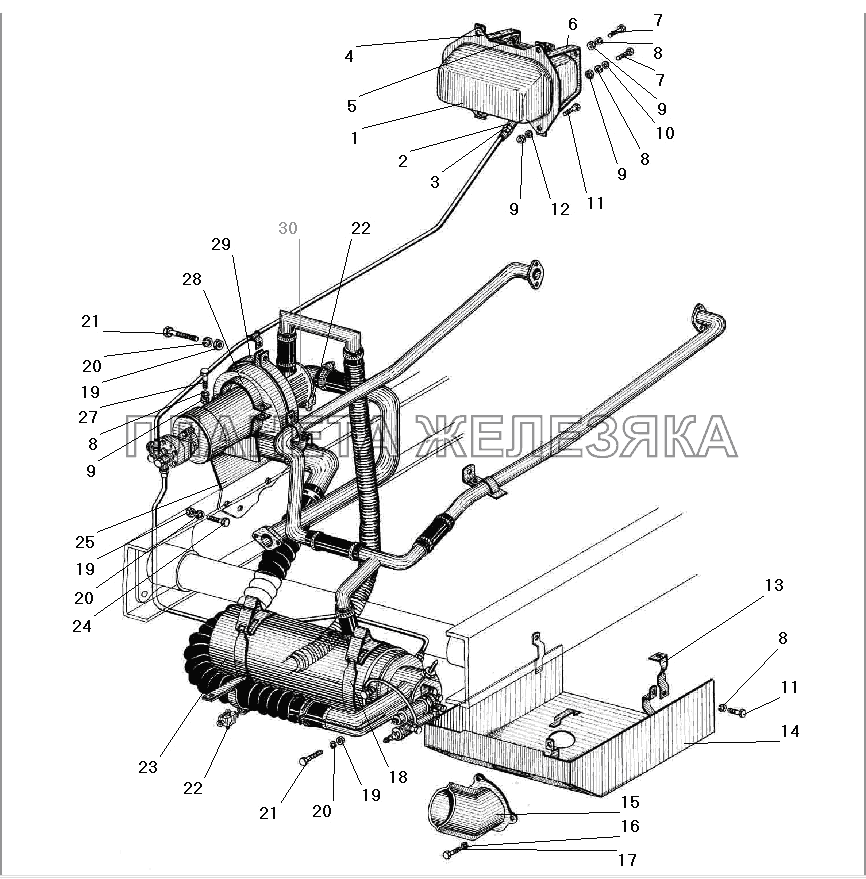

/40.gif "Установка агрегатов системы предпускового подогрева УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-1015300 |
Бачок топливный в сборе Подробнее |
|
|
| 2 | 375-1015174 |
Кран проходной в сборе Подробнее |
|
|
| 3 | 333628 |
Штуцер Подробнее |
|
|
| 4 | 5323РХ-1015312 |
Кронштейн Подробнее |
|
|
| 5 | 339039-П29 |
Угольник К3/8"-М16х1,5 Подробнее |
|
|
| 6 | 4322-1015312-01 |
Кронштейн Подробнее |
|
|
 |
7 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 8 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 9 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 10 | 252005-П29 |
Шайба 8 Подробнее |
|
|
 |
11 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 12 | 335549 |
Шайба волнистая Подробнее |
|
|
| 13 | 4320Я2-1015757 |
Тяга кожуха масляного картера Подробнее |
|
|
| 14 | 5323РХ-1015630 |
Кожух масляного картера Подробнее |
|
|
| 15 | 5323РХ-1015632 |
Патрубок газонаправляющий Подробнее |
|
|
| 16 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 17 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 18 | 43223-1015508 |
Скоба кронштейна Подробнее |
|
|
| 19 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 20 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
21 | 200319-П29 |
Болт М10-6gх50 Подробнее |
|
 |
22 | 353-1305010-А |
Кран сливной в сборе Подробнее |
|
| 23 | ПЖД-30-1015010-01 |
Котел подогревателя в сборе Подробнее |
|
|
| 24 | 331504-П29 |
Болт М10х30 Подробнее |
|
|
| 25 | 5323РХ-1015506 |
Кронштейн Подробнее |
|
|
 |
27 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 28 | 4320-1015525 |
Скоба кронштейна Подробнее |
|
|
| 29 | 4320-1015533 |
Скоба кронштейна Подробнее |
|
|
| 30 | ПЖД30А-1015200-01 |
Агрегат насосный в сборе Подробнее |
|
