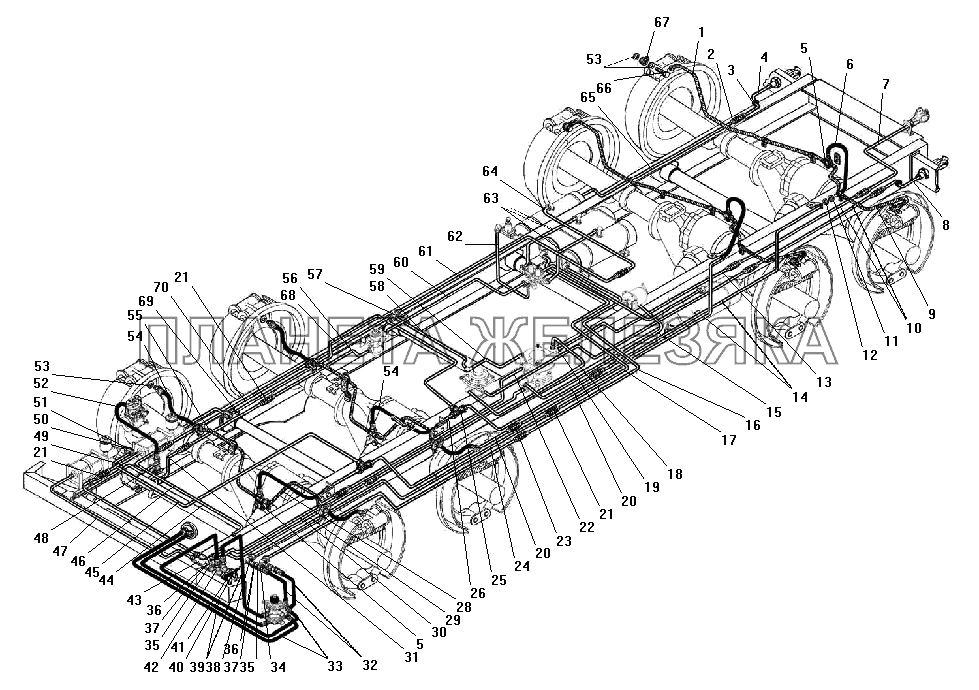

Трубопроводы и шланги гидропневматического привода рабочих тормозов УРАЛ-532301
| ← Установка тормозных аппаратов | Крепление трубопроводов и шлангов гидропневматического привода рабочих тормозов → |
/128.gif "Трубопроводы и шланги гидропневматического привода рабочих тормозов УРАЛ-532301")
| № | Номер детали | Наименование детали | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5323РХ-3506492 |
Трубка к клапану прицепа нижняя первая Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 1 | 375-3506100-Б2 |
Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 2 | 339050 |
Штуцер М16х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 3 | 339058 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 4 | 5323-3506228 |
Трубка к соединительной головке правая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 5 | 375-3506091-01 |
Тройник трубопроводов к задним тормозам Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
6 | 375-3506024-01 |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 7 | 5323РХ-3506494 |
Трубка от клапана к головке третья Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 8 | 5323-3506210 |
Трубка к соединительной головке левая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 9 | 375-3506113-Б2 |
Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 10 | 5423-3506470 |
Трубка от крана прицепа к соединительной головке Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 11 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 12 | 252159-П2 |
Шайба 16Л Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 13 | 5423-3506465 |
Трубка к соединительной головке первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 14 | 5323-3506107 |
Трубка от тройника к заднему мосту вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 15 | 5323-3506498 |
Трубка от клапана прицепа к тормозной камере Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 16 | 5323-3506440 |
Трубка от баллона левого к тормозному крану первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 17 | 5323-3506240 |
Трубка от баллона к тормозному крану первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 18 | 5323-3506370 |
Трубка от четвертого воздушного баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 19 | 5423-3506378-10 |
Трубка от крана прицепа к соединительной головке первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 20 | 5323-3506080 |
Трубка от тройника к заднему мосту первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 21 | 339222 |
Штуцер М20х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 22 | 5323РХ-3506455 |
Трубка к клапану прицепа верхняя первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 23 | 339226 |
Штуцер переходной М12х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 24 | 5323РХ-3506250 |
Трубка от баллона к тормозному крану вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 25 | 4320-3506099 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 26 | 5323-3506102 |
Трубка от тройника к переднему мосту Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 28 | 375-3506062-Б |
Трубопровод от тройника к левому переднему тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 29 | 53236Р-3506173 |
Трубка к клапану прицепа вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 30 | 5323-3506173 |
Трубка к клапану прицепа вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 31 | 5323РХ-3506272 |
Трубка от компрессора первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 32 | 6361-3506380-01 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 33 | 6361-3506207 |
Шланг манометра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 34 | 339227 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 35 | 5323РХ-3506322 |
Штуцер проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
36 | 250659-П29 |
Гайка М22х1,5-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 37 | 252142-П2 |
Шайба 22.ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 38 | 339046-П |
Угольник конечный М20х1,5 К3/8" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 39 | 6361-3506380 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 40 | 4320-3514023 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 41 | 100-3515310-01 |
Клапан контрольного вывода Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 42 | 339831 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 43 | 339543-П |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 44 | 5323РХ-3506354 |
Трубка к крестовине разбора воздуха третья Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 45 | 5323-3506055 |
Трубка от тройника первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 46 | 5323-3506116 |
Трубка ко второму пневмоусилителю первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 47 | 5323РХ-3506114 |
Трубка от тройника к первому пневмоусилителю Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 48 | 337758 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 49 | 5323РХ-3506118-01 |
Трубка от крана ко второму пневмоусилителю вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 50 | 5323РХ-3506017 |
Тройник центральный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
51 | 250563-П29 |
Гайка М18х1,5-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
 |
52 | 375-3506380 |
Шланг компрессора в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 53 | 4320-3506054 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
54 | 375-3506045-01 |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 55 | 375-3506036-Б |
Трубопровод от тройника к правому переднему тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 56 | 5323РХ-3506192 |
Трубка к регулятору давления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 57 | 339435 |
Тройник М16х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 58 | 5323-3506374 |
Трубка к клапану прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 59 | 5323-3506376 |
Трубка от клапана прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 60 | 5323-3506178 |
Трубка от регулятора давления к защитному клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 61 | 5323-3506350 |
Трубка к крестовине разбора воздуха первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 62 | 5323-3506308 |
Трубка к третьему баллону Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 63 | 5323-3506435 |
Трубка от клапана к баллону Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 64 | 5323-3506460 |
Трубка от третьего баллона к тройнику Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 65 | 5423-3506396 |
Трубка от баллона к соединительной головке Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
66 | 51-3506012 |
Болт соединительный Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
 |
67 | 4320-3506002 |
Муфта соединительная Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 68 | 5323-3506074 |
Трубка от центрального тройника Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 69 | 5323РХ-3506274 |
Трубка от компрессора вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 70 | 5323-3506352 |
Трубка к крестовине разбора воздуха вторая Подробнее
Дополнительная информация:
|
|
