| ← Кронштейн с роликами | Система герметизации агрегатов → |

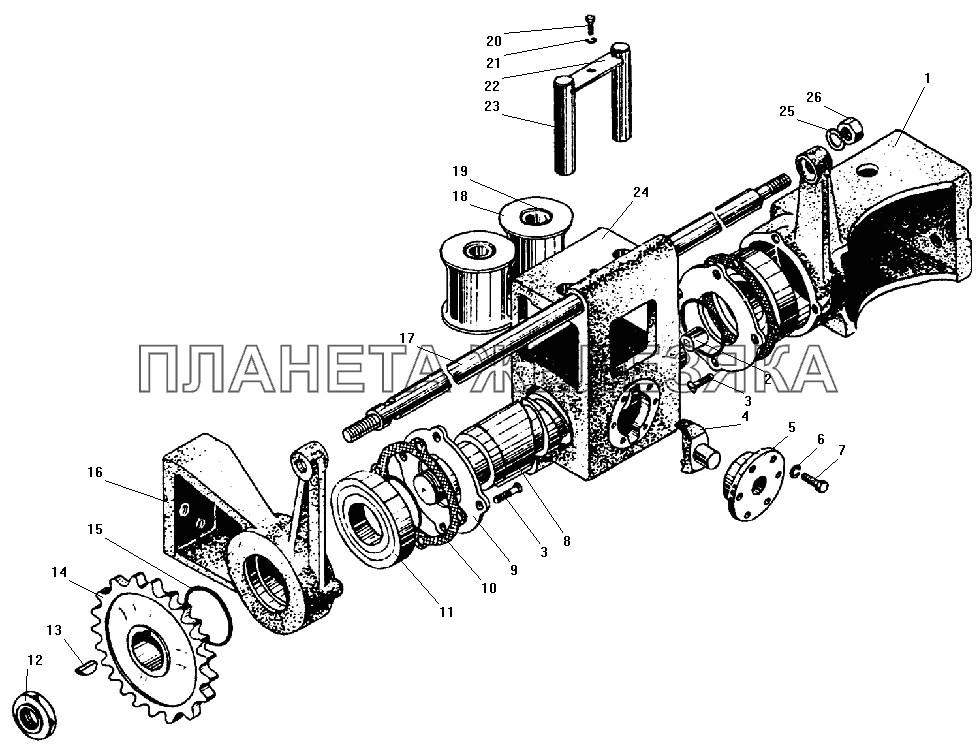

/188.gif "Тросоукладчик УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4322-4511011 |
Кронштейн правый Подробнее |
|
|
| 2 | 4322-4511025 |
Втулка Подробнее |
|
|
| 3 | 221663-П29 |
Винт М8-6gх18 Подробнее |
|
|
| 4 | 375-4511023-01 |
Сухарь Подробнее |
|
|
| 5 | 375-4511031 |
Крышка опорная сухаря Подробнее |
|
|
| 6 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
7 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 8 | 4322-4511026 |
Винт ходовой Подробнее |
|
|
| 9 | 375-4511048 |
Крышка подшипника Подробнее |
|
|
| 10 | 375-4511049 |
Прокладка крышки Подробнее |
|
|
| 11 | 311А |
Подшипник шариковый Подробнее |
|
|
| 12 | 4320-1802197 |
Гайка подшипника Подробнее |
|
|
| 13 | 338071 |
Шпонка 10х13 сегментная Подробнее |
|
|
| 14 | 375-4511050-20 |
Звездочка ведомая Подробнее |
|
|
| 15 | 375-3405084 |
Кольцо уплотнительное Подробнее |
|
|
| 16 | 4322-4511012 |
Кронштейн левый Подробнее |
|
|
| 17 | 375-4511067 |
Вал направляющий Подробнее |
|
|
| 18 | 375-4511060-10 |
Ролик направляющий Подробнее |
|
|
| 19 | 375-3504020 |
Втулка вала педали Подробнее |
|
|
 |
20 | 201416-П29 |
Болт М6-6gх12 Подробнее |
|
| 21 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 22 | 375-4511069-10 |
Пластина стопорная Подробнее |
|
|
| 23 | 375-4511070 |
Палец направляющего ролика Подробнее |
|
|
| 24 | 375-4511015-10 |
Корпус Подробнее |
|
|
| 25 | 252161-П2 |
Шайба 20Л Подробнее |
|
|
 |
26 | 250565-П29 |
Гайка М20х1,5-6Н Подробнее |
