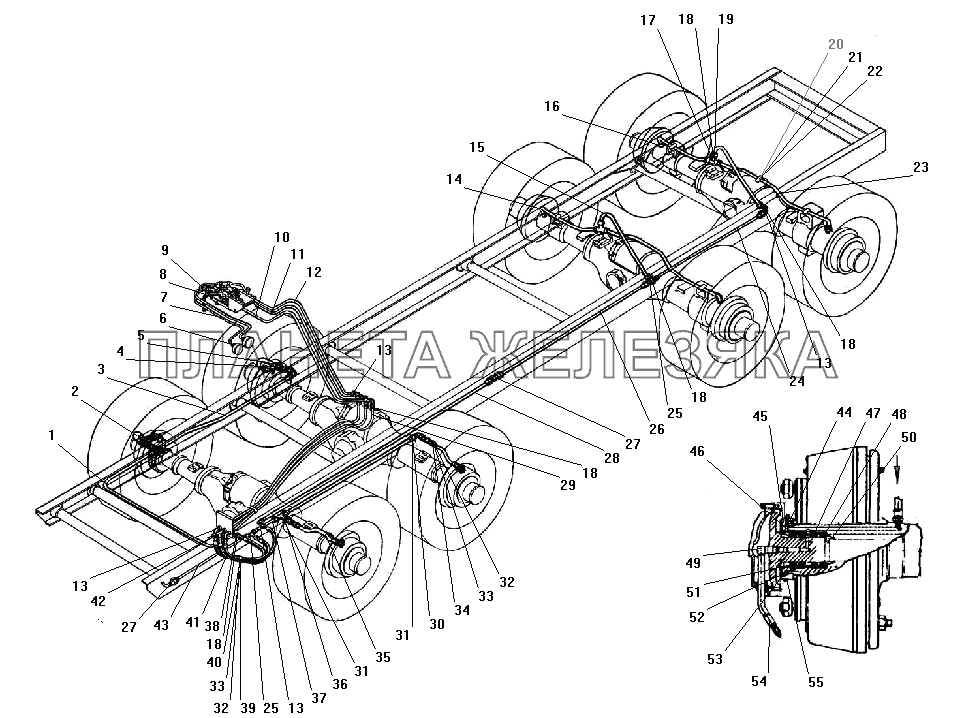

/103.gif "Система регулирования давления воздуха в шинах УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5323РХ-3125228 |
Трубка к правым колесам первая Подробнее |
|
|
| 2 | 375-4225075-02 |
Шланг гибкий системы накачки шин в сборе Подробнее |
|
|
| 3 | 5323-3125242 |
Трубка от переднего колеса к задним левым Подробнее |
|
|
| 4 | 339124-П29 |
Хомут крепления шланга Подробнее |
|
|
| 5 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
| 6 | 339157-П29 |
Штуцер М10х1 манометра Подробнее |
|
|
| 7 | 5323РХ-3125132 |
Трубка к шинному манометру Подробнее |
|
|
| 8 | 4320-3125090 |
Шланг Подробнее |
|
|
| 9 | 5323РХ-3125230 |
Трубка Подробнее |
|
|
| 10 | 5323РХ-3125100 |
Трубка от крана управления к передним колесам Подробнее |
|
|
| 11 | 5323РХ-3125102 |
Трубка от крестовины к крану вторая Подробнее |
|
|
| 12 | 5323РХ-3125104 |
Трубка от крана управления к задним колесам Подробнее |
|
|
| 13 | 339835 |
Угольник Подробнее |
|
|
| 14 | 5323РХ-3125106 |
Трубка к правому колесу Подробнее |
|
|
| 15 | 43206-3125086 |
Шланг к заднему мосту Подробнее |
|
|
| 16 | 339358 |
Угольник Подробнее |
|
|
| 17 | 5323РХ-3125149 |
Кронштейн Подробнее |
|
|
| 18 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 19 | 339547 |
Тройник М16х1,5-М14х1,5 Подробнее |
|
|
| 20 | 201493-п29 |
Болт М10-6gх16 Подробнее |
|
|
| 21 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 22 | 337875 |
Скоба Подробнее |
|
|
| 23 | 5323РХ-3125108 |
Трубка к левому колесу Подробнее |
|
|
| 24 | 5323РХ-3125192 |
Трубка к задним колесам Подробнее |
|
|
| 25 | 339860 |
Тройник Подробнее |
|
|
| 26 | 5323-3125238 |
Трубка к задней тележке Подробнее |
|
|
| 27 | 339050 |
Штуцер М16х1,5 Подробнее |
|
|
| 28 | 5323РХ-3125240 |
Трубка к задней тележке первая Подробнее |
|
|
| 29 | 5323РХ-3125118 |
Трубка от крана к колесам вторая Подробнее |
|
|
| 30 | 339361 |
Угольник Подробнее |
|
|
| 31 | 260634-П24 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 32 | 297575-П29 |
Шплинт 6х22 Подробнее |
|
|
| 33 | 339000-П29 |
Пряжка хомута Подробнее |
|
|
| 34 | 339003-П29 |
Лента стяжная Подробнее |
|
|
 |
35 | 375-4225074-02 |
Шланг гибкий Подробнее |
|
| 36 | 339827 |
Тройник системы накачки шин Подробнее |
|
|
| 37 | 5323РХ-3125234 |
Трубка к левым колесам первая Подробнее |
|
|
| 38 | 252159-П2 |
Шайба 16Л Подробнее |
|
|
| 39 | 4320-1102063 |
Прокладка Подробнее |
|
|
| 40 | 339155-П29 |
Лента стяжная Подробнее |
|
|
| 41 | 5323РХ-3125085 |
Шланг к колесам Подробнее |
|
|
| 42 | 337759 |
Тройник Подробнее |
|
|
| 43 | 5323РХ-3125112 |
Трубка от крестовины первая Подробнее |
|
|
| 44 | 4320-3103076 |
Гайка подшипника колеса в сборе Подробнее |
|
|
 |
45 | 375-3103081-Г |
Контргайка подшипников колеса Подробнее |
|
 |
46 | 375-2303067-А |
Кольцо стопорное Подробнее |
|
| 47 | 375-3124013 |
Кольцо распорное Подробнее |
|
|
| 48 | 375-4224081 |
Обойма Подробнее |
|
|
 |
49 | 375-3124094 |
Угольник подвода воздуха Подробнее |
|
| 50 | 375-2303066 |
Направляющая полуоси Подробнее |
|
|
| 51 | 375-4224017-03 |
Сальник подвода воздуха в сборе Подробнее |
|
|
| 52 | 375-4224020-01 |
Обойма манжеты Подробнее |
|
|
| 53 | 375-3103080-Б |
Шайба стопорная Подробнее |
|
|
| 54 | 375-4225075-02 |
Шланг гибкий системы накачки шин в сборе Подробнее |
|
|
| 55 | 375-3103079-01 |
Шайба замочная Подробнее |
|
