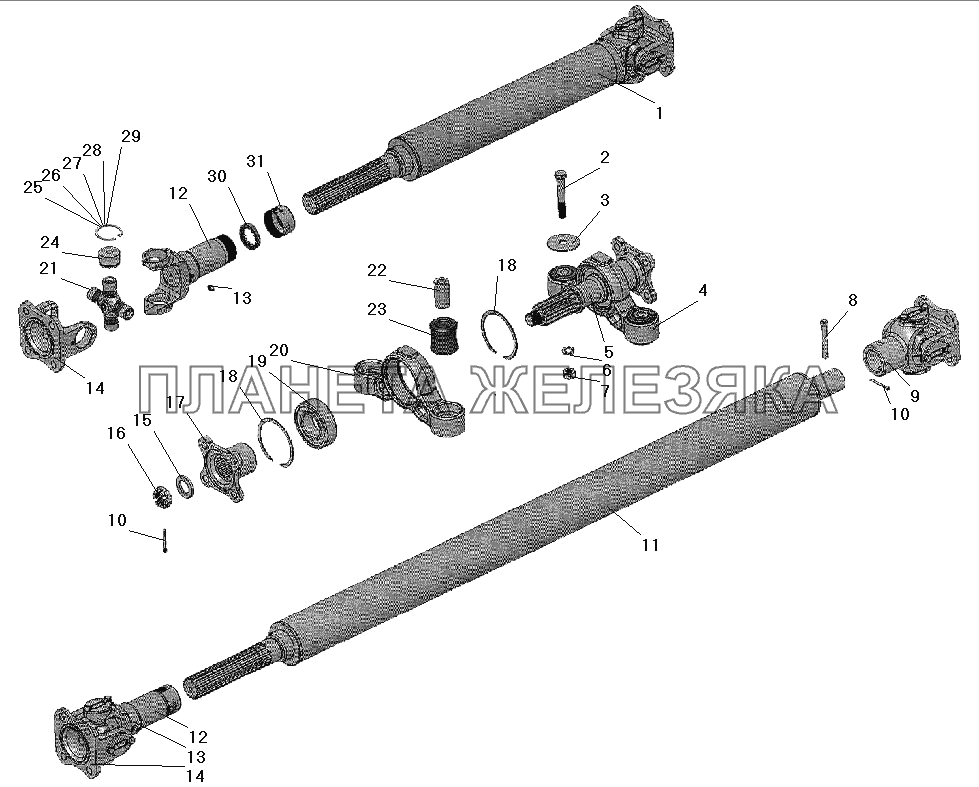

/186.gif "Привод лебедки УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 44201-2227015-10 |
Вал карданный задний Подробнее |
|
|
| 2 | 43206-2913032 |
Болт центровой Подробнее |
|
|
| 3 | 335632-П29 |
Шайба 12 Подробнее |
|
|
| 4 | 4320-4502092 |
Опора в сборе Подробнее |
|
|
| 5 | 5323-2202063 |
Вал промежуточный опоры Подробнее |
|
|
| 6 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
 |
7 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее |
|
| 8 | 375-4202052-04 |
Штифт срезной Подробнее |
|
|
| 9 | 375Д-4502022-10 |
Вилка Подробнее |
|
|
 |
10 | 258054-П29 |
Шплинт 4х32 Подробнее |
|
| 11 | 5323-4502015-01 |
Вал карданный передний (сварка) Подробнее |
|
|
| 12 | 51А-2201047-10 |
Вилка скользящая в сборе Подробнее |
|
|
| 13 | 264072-П29 |
Масленка в сборе Подробнее |
|
|
| 14 | 71735-4201023-10 |
Фланец Подробнее |
|
|
| 15 | 252020-П29 |
Шайба 22 Подробнее |
|
|
| 16 | 334920 |
Гайка М22х1,5 Подробнее |
|
|
| 17 | 375-4202264-Б |
Фланец Подробнее |
|
|
| 18 | 333616 |
Кольцо В80 Подробнее |
|
|
| 19 | 180508К2С17 |
Подшипник шариковый Подробнее |
|
|
| 20 | 4320-4202095 |
Корпус Подробнее |
|
|
| 21 | 42-2201026 |
Крестовина в сборе Подробнее |
|
|
| 22 | 4320-4202096 |
Втулка Подробнее |
|
|
| 23 | 4320-2905410 |
Втулка головки амортизатора Подробнее |
|
|
| 24 | 804704К4С10 |
Подшипник игольчатый Подробнее |
|
|
| 25 | 42-2201044 |
Кольцо стопорное Подробнее |
|
|
| 26 | 42-2201043 |
Кольцо стопорное Подробнее |
|
|
| 27 | 42-2201042 |
Кольцо стопорное Подробнее |
|
|
| 28 | 42-2201041 |
Кольцо стопорное Подробнее |
|
|
| 29 | 42-2201040 |
Кольцо стопорное Подробнее |
|
|
| 30 | 121-2203088 |
Кольцо уплотнительное Подробнее |
|
|
| 31 | 121-2203087-Б |
Обойма сальника Подробнее |
|
