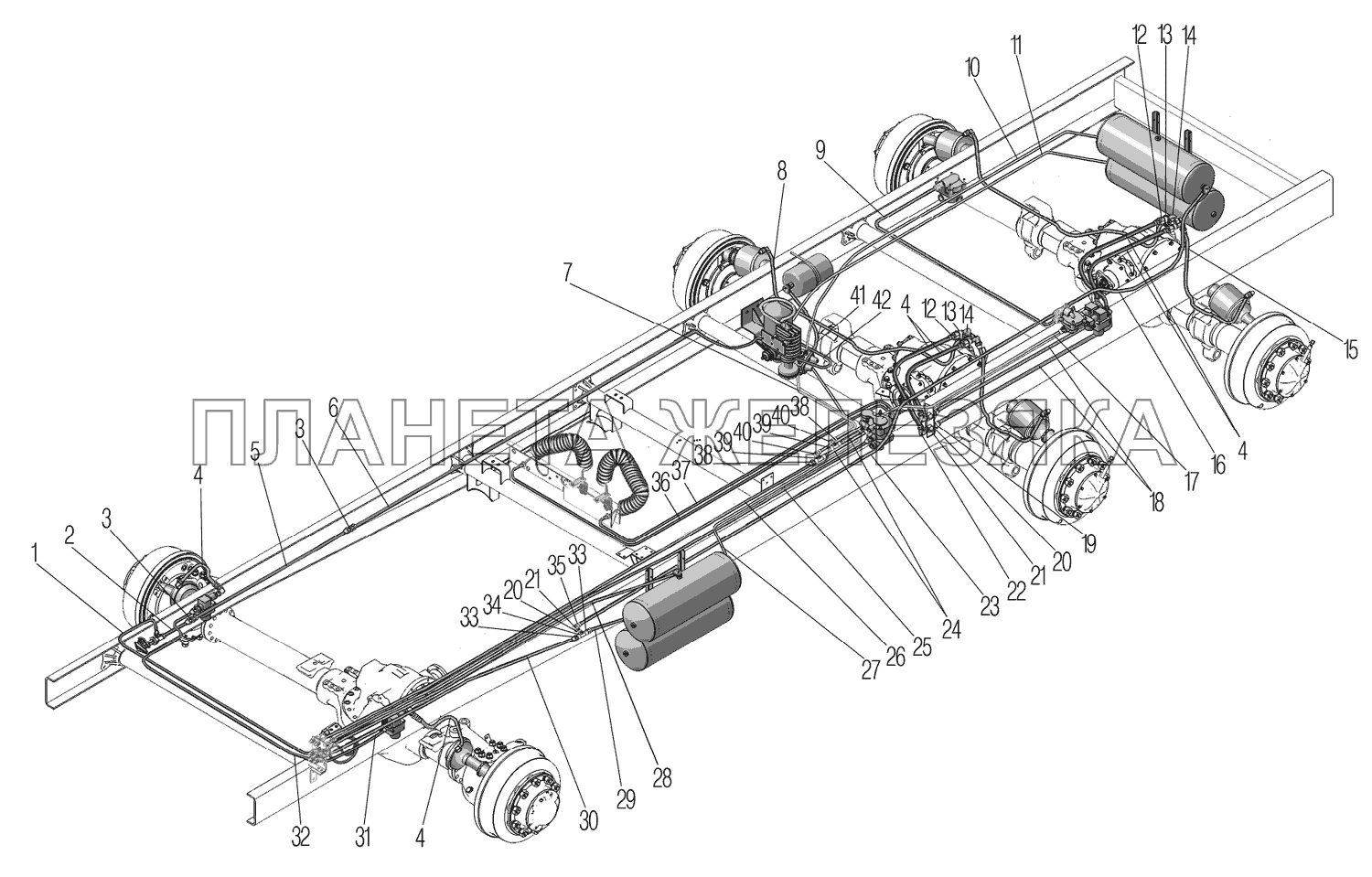

Трубопроводы и шланги пневматического привода рабочих тормозов УРАЛ-44202-3511-80М
| ← Установка агрегатов пневматического привода рабочих тормозов | Крепление трубопроводов и шлангов пневматического привода рабочих тормозов → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4320Я5-3506380 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 2 | 4320Х-3506490 |
Трубка от компрессора к регулятору, третья, в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 3 | 339222 |
Штуцер М20х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 4 | 49013-3506020-02 |
Шланг тормозов Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 5 | 4320-3506182-10 |
Трубка от компрессора к регулятору давления вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 6 | 4320Я5-3506182 |
Трубка к маслоотделителю Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 7 | 4320Б5-3506468 |
Трубка к клапану прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 8 | 4320БУ-3506100 |
Трубка к тормозной камере задней правой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 9 | 32552У-3506370 |
Трубка к клапану ускорительному стояночной тормозной системы Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 10 | 4420БУ-3506179 |
Трубка от клапана к баллону Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 11 | 4420БУ-3506245 |
Трубка от клапана к баллону прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 12 | 250640-П29 |
Гайка М20х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 13 | 252161-П2 |
Шайба 20Л Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 14 | 339635 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 15 | 4320БУ-3506113 |
Трубка к тормозной камере задней левой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 16 | 4420БУ-3506446 |
Трубка от клапана ускорительного к баллону Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 17 | 32552У-3506378 |
Трубка к клапану ускорительному вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 18 | 4320ЯТ-3506688 |
Трубка от ускорительного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 19 | 951212-М16х1,5 |
Фитинг прямой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
20 | 250659-П29 |
Гайка М22х1,5-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 21 | 336907 |
Проходной штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 22 | D2022M16x1,5-M16x1,5-S |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 23 | 4420БУ-3506444 |
Трубка от тройника к клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 24 | 4320Б-3506472 |
Трубка от клапана прицепа к тройнику Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 25 | 4320Б-3506468 |
Трубка от клапана прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 26 | 4320БУ-3506476 |
Трубка к тройнику Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 27 | 4420БУ-3506184 |
Трубка от клапана к баллону Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 28 | 4420БУ-3506240 |
Трубка от баллона к тормозному крану Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 29 | 4420БУ-3506440 |
Трубка от баллона на тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 30 | 4420БУ-3506442 |
Трубка от тройника на кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 31 | 32552У-3506372 |
Трубка к модулятору Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 32 | 32552У-3506374 |
Трубка к модулятору Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 33 | DS651015-M16x1,5-S |
Фитинг прямой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 34 | D2062M16x1,5-M16x1,5-S |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 35 | D650215-M16x1,5-S |
Фитинг угловой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 36 | 44202Б-3506228 |
Трубка к красной головке Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 37 | 44202Б-3506170 |
Трубка к желтой головке Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 38 | DS651010-M16x1,5-S |
Фитинг прямой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 39 | D2003M16x1,5-S |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 40 | D650210-М16х1,5-S |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 41 | 4320Х-3506744 |
Трубка от баллона адсорбера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 42 | 4320П2-3125132 |
Трубка Подробнее
Дополнительная информация:
|
|
