| ← Механизм рулевой | Усилительный механизм → |

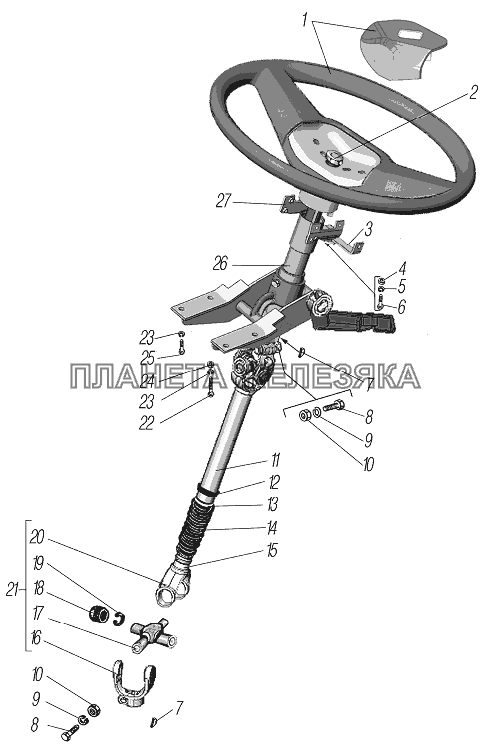

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | ИК5-019-00.000-02 |
Колесо рулевое в сборе Подробнее |
|
|
 |
2 | 250659-П29 |
Гайка М22х1,5-6Н Подробнее |
|
| 3 | 63685Х-3402296 |
Кронштейн Подробнее |
|
|
| 4 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 5 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 6 | 201421-П29 |
Болт М6х22 Подробнее |
|
|
| 7 | 260415-П |
Шпонка Подробнее |
|
|
| 8 | 331557 |
Болт М10х1 Подробнее |
|
|
| 9 | 252156-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
10 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 11 | 6563Х-3402109 |
Втулка шлицевая с шарниром Подробнее |
|
|
| 12 | 5323Ф-5130075 |
Втулка Подробнее |
|
|
| 13 | 25314 |
Хомут кабельный Подробнее |
|
|
 |
14 | 4322-3402052 |
Муфта защитная Подробнее |
|
| 15 | 5323РХ-3402298 |
Втулка Подробнее |
|
|
| 16 | 4322-3402117-10 |
Вилка карданного шарнира Подробнее |
|
|
| 17 | 412-2201026-02 |
Крестовина с сальниками Подробнее |
|
|
| 18 | 704902К6УС10 |
Подшипник игольчатый Подробнее |
|
|
| 19 | 400-2201043 |
Кольцо стопорное Подробнее |
|
|
| 20 | 5323РХ-3402053 |
Вал шлицевый с вилкой Подробнее |
|
|
| 21 | 5323Ф-3402035 |
Шарнир вала рулевого управления Подробнее |
|
|
 |
22 | 200324-П29 |
Болт М10-6gх75 Подробнее |
|
| 23 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 24 | 250512-П29 |
Гайка М10 Подробнее |
|
|
 |
25 | 201676-П29 |
Болт М10х1,25-6gх25 Подробнее |
|
| 26 | 6563Х-3402240 |
Колонка рулевого управления Подробнее |
|
|
| 27 | 6563Р-3402290 |
Кронштейн Подробнее |
|
