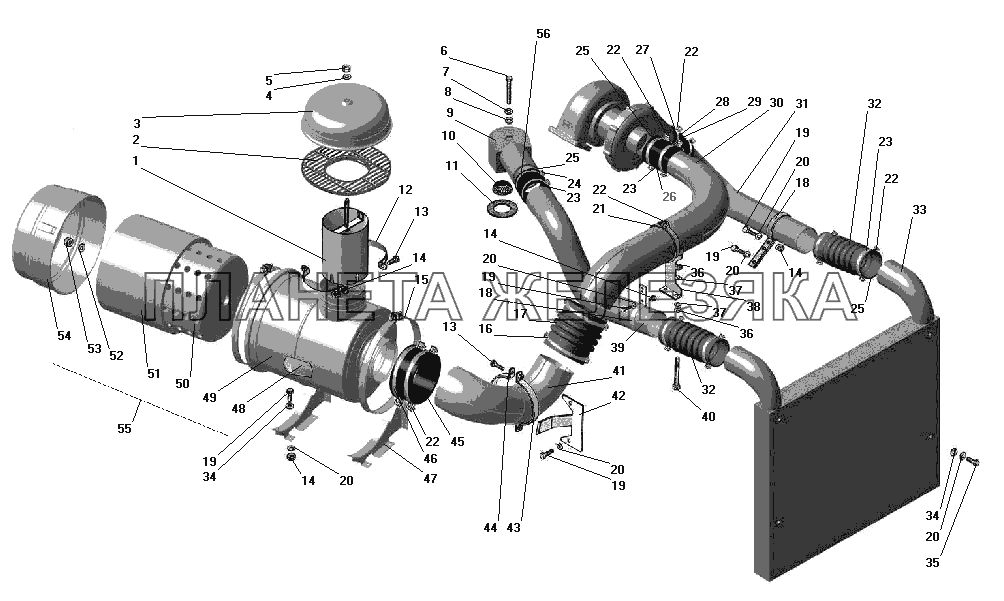

/42.gif "Воздухопровод с воздушным фильтром УРАЛ-43206-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320Я3-1109126 |
Труба воздухозаборная Подробнее |
|
|
| 2 | 5323РХ-1109124 |
Обечайка колпака Подробнее |
|
|
| 3 | 4322-1109119-10 |
Колпак Подробнее |
|
|
| 4 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 5 | 251645-П29 |
Гайка М8-6Н Подробнее |
|
|
| 6 | 332716 |
Болт Подробнее |
|
|
 |
7 | 252039-П29 |
Шайба 10 Подробнее |
|
| 8 | 4320-8101187 |
Уплотнитель Подробнее |
|
|
| 9 | 4320Я2-1109132 |
Насадок Подробнее |
|
|
| 10 | 4320Я-1109437 |
Сетка Подробнее |
|
|
| 11 | 4320Я-1109435-10 |
Кольцо уплотнительное Подробнее |
|
|
| 12 | 6361КХ-1109390 |
Хомут Подробнее |
|
|
 |
13 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 14 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 15 | 4320Я-1109182 |
Хомут в сборе Подробнее |
|
|
| 16 | 5323-1109182 |
Лента хомута Подробнее |
|
|
| 17 | 4322-1109428 |
Щланг соединительный в сборе Подробнее |
|
|
| 18 | 4320Я3-1109143 |
Кронштейн воздуховода Подробнее |
|
|
| 19 | 201454-П29 |
Болт М8-6gх16 Подробнее |
|
|
| 20 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 21 | 4320Я-1109184 |
Лента хомута Подробнее |
|
|
 |
22 | 331006 |
Болт хомута Подробнее |
|
| 23 | 4320Я3-1109179 |
Половина хомута Подробнее |
|
|
| 24 | 200270-П29 |
Болт М8х55 Подробнее |
|
|
| 25 | 4320Я3-1109180 |
Половина хомута Подробнее |
|
|
| 26 | 5323РХ-1109041 |
Муфта соединительная Подробнее |
|
|
| 27 | 4320Я3-1109181 |
Половина хомута Подробнее |
|
|
| 28 | 4320Я3-1109182 |
Половина хомута Подробнее |
|
|
| 29 | 4320Я3-1109043 |
Муфта трубокомпрессора Подробнее |
|
|
| 30 | 4320Я3-1109112 |
Воздуховод верхний Подробнее |
|
|
| 31 | 4320Я3-1109114 |
Воздуховод левый Подробнее |
|
|
 |
32 | 4320Я3-1109220 |
Шланг соединительный Подробнее |
|
| 33 | 4320Я3-1109530-01 |
Охладитель Подробнее |
|
|
| 34 | 252038-П29 |
Шайба 8,5 Подробнее |
|
|
| 35 | 200277-П29 |
Болт М8-6gх90 Подробнее |
|
|
| 36 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 37 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 38 | 4320Я3-1109400 |
Кронштейн Подробнее |
|
|
| 39 | 4320Я3-1109116 |
Воздухопровод правый Подробнее |
|
|
| 40 | 200332-П29 |
Болт М10-6gх115 Подробнее |
|
|
 |
41 | 4320Я3-1109110 |
Воздуховод нижний Подробнее |
|
| 42 | 4320Я3-1109153 |
Держатель воздухопровода Подробнее |
|
|
| 43 | 4320Я3-1109161 |
Половина кронштейна Подробнее |
|
|
| 44 | 4320Я3-1109163-10 |
Лента кронштейна Подробнее |
|
|
| 45 | 6361КХ-1109041 |
Муфта Подробнее |
|
|
| 46 | 6361КХ-1109182 |
Хомут Подробнее |
|
|
| 47 | 4320Я3-1109141 |
Ложе фильтра воздушного Подробнее |
|
|
| 48 | 7405.1109554 |
Завихритель Подробнее |
|
|
| 49 | 7405.1109515 |
Корпус с пылеотбойником в сборе Подробнее |
|
|
 |
50 | 7405.1109560 |
Элемент фильтрующий в сборе Подробнее |
|
| 51 | 7405.1109574 |
Предочиститель Подробнее |
|
|
| 52 | 1/26443/01 |
Шайба плоская 10х35 Подробнее |
|
|
| 53 | 1/25745/11 |
Гайка М10х1,25 Подробнее |
|
|
| 54 | 7405.1109580 |
Крышка фильтра Подробнее |
|
|
| 55 | 7405.1109510 |
Фильтр воздушный в сборе Подробнее |
|
|
| 56 | 4320Я3-1109044 |
Муфта соединительная Подробнее |
|
