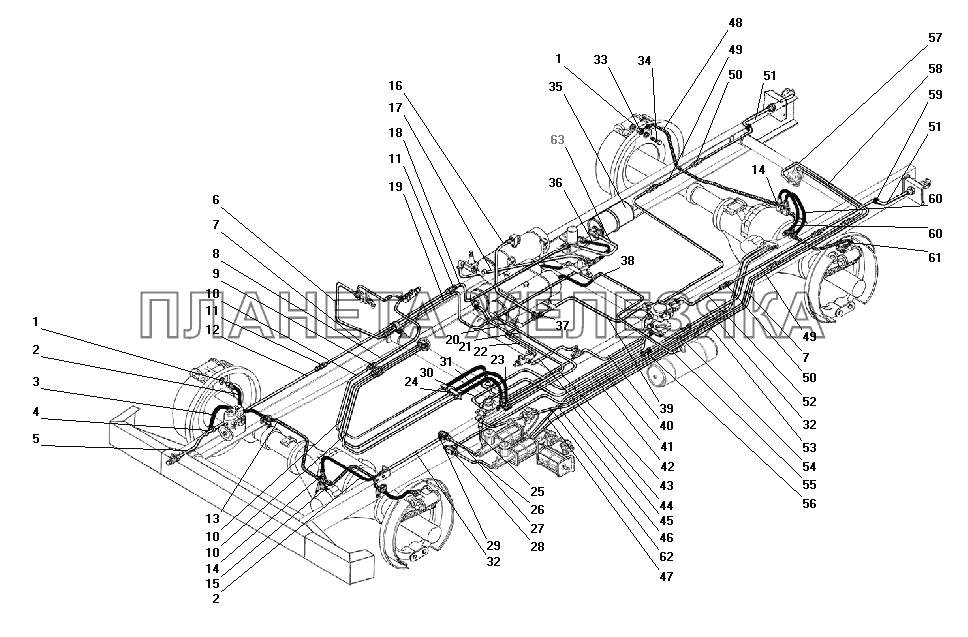

Трубопроводы и шланги пневмогидравлического привода рабочих тормозов с АБС УРАЛ-43206-41
| ← Установка агрегатов гидропневматического привода рабочих тормозов | Крепление трубопроводов и шлангов → |
/119.gif "Трубопроводы и шланги пневмогидравлического привода рабочих тормозов с АБС УРАЛ-43206-41")
| № | Номер детали | Наименование детали | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4320-3506054 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
2 | 375-3506045-01 |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
 |
3 | 375-3506380 |
Шланг компрессора в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 4 | 339228 |
Тройник М20х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 5 | 5557ЯХ-3506076 |
Трубка от тройника к буксирному клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 6 | 375-3506330-01 |
Трубка от 3-го воздушного баллона, вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 7 | 4320-3506190 |
Трубка от компрессора к регулятору давления первая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 8 | 4320-3506430-01 |
Трубка к нижнему штуцеру манометра, вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 9 | 339396 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 10 | 4320-3506330-02 |
Трубка к нижнему штуцеру манометра, первая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 11 | 339222 |
Штуцер М20х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 12 | 4320Х-3506490-01 |
Трубка от компрессора к регулятору, третья в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 13 | 375-3506036-Б |
Трубопровод от тройника к правому переднему тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 14 | 4320-3506091 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 15 | 375-3506062-Б |
Трубопровод от тройника к левому переднему тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 16 | 4320-3506462-01 |
Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 17 | 4320У2-3506245-01 |
Трубка от тройника к 3-му воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 18 | 4320-3506182-10 |
Трубка от компрессора к регулятору давления вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 19 | 4320-3506366-01 |
Трубка от клапана к крестовине, первая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 20 | 4320-3506240-22 |
Трубка от правого воздушного баллона в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 21 | 4320-3506440 |
Трубка от левого воздушного баллона к тормозному крану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 22 | 5557-3506350-01 |
Трубка от баллона к крестовине, первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 23 | 339520-П29 |
Угольник М10х1 К1/8" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
24 | 250513-П29 |
Гайка М10х1-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 25 | 4320-3506450-01 |
Трубка от тормозного крана ко второму пневмоусилителю в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 26 | 5557-3506592 |
Трубка к цилиндру Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 27 | 375-3506005-Б |
Трубопровод ко второму главному тормозному цилиндру в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
28 | 250563-П29 |
Гайка М18х1,5-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 29 | 375-3506017-20 |
Угольник трубопроводов гидротормозов Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 30 | 5557-3506455-01 |
Трубка от тормозного крана к клапану прицепа, нижняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
31 | 5557-3506207 |
Шланг манометра Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 32 | 375-3506012 |
Трубопровод от центрального тройника к передним тормозам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
33 | 4320-3506002 |
Муфта соединительная Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 34 | 51-3505012 |
Болт соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 35 | 4320-3506170-01 |
Трубка к клапану обрыва в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 36 | 4320-3506398-01 |
Шланг гибкий Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 37 | 339435 |
Тройник М16х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 38 | 339543 |
Тройник М16х1,5-М20х1,5-К3/8" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 39 | 43204-3506376-02 |
Трубка от клапана прицепа к тройнику в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 40 | 4320-3506514-01 |
Трубка к клапану первая, в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 41 | 5557Я-3506080 |
Трубка от тройника к задним тормозам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 42 | 5557-3506368-01 |
Трубка от крана к клапану прицепа, верхняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 43 | 375-3506325-11 |
Трубка к манометру Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 44 | 4320-3506370-01 |
Трубка от крана к клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 45 | 4320-3506474-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 46 | 4320-3506316-01 |
Трубка от крана к регулятору тормозных сил, первая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 47 | 43205-3506014 |
Трубка к 1-му главному тормозному цилиндру в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 48 | 375-3506100-Б2 |
Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 49 | 375-3506210-01 |
Трубка к соединительной головке, вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 50 | 339050 |
Штуцер М16х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 51 | 375-3506228-01 |
Трубка к соединительной головке, третья в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 52 | 5557-3506378-01 |
Трубка к соединительной головке, первая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 53 | 375-3506083-Б |
Трубопровод от тройника к тормозам заднего моста второй в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 54 | 4320-3506160-01 |
Трубка к пневмоусилителю, третья в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 55 | 5323-3506370-01 |
Трубка от четвертого воздушного баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 56 | 339226 |
Штуцер переходной М12х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 57 | 43206-3506454-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 58 | 43206-3506210-01 |
Трубка от тормозного крана к регулятору тормозных сил, вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 59 | 339058 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
60 | 375-3506024-01 |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 61 | 375-3506113-Б2 |
Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 62 | 4322-3506080 |
Трубка к тормозам Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 63 | 5557Х-3506744 |
Трубка от дополнительного баллона к влагомаслоотделителю Подробнее
Дополнительная информация:
|
|
