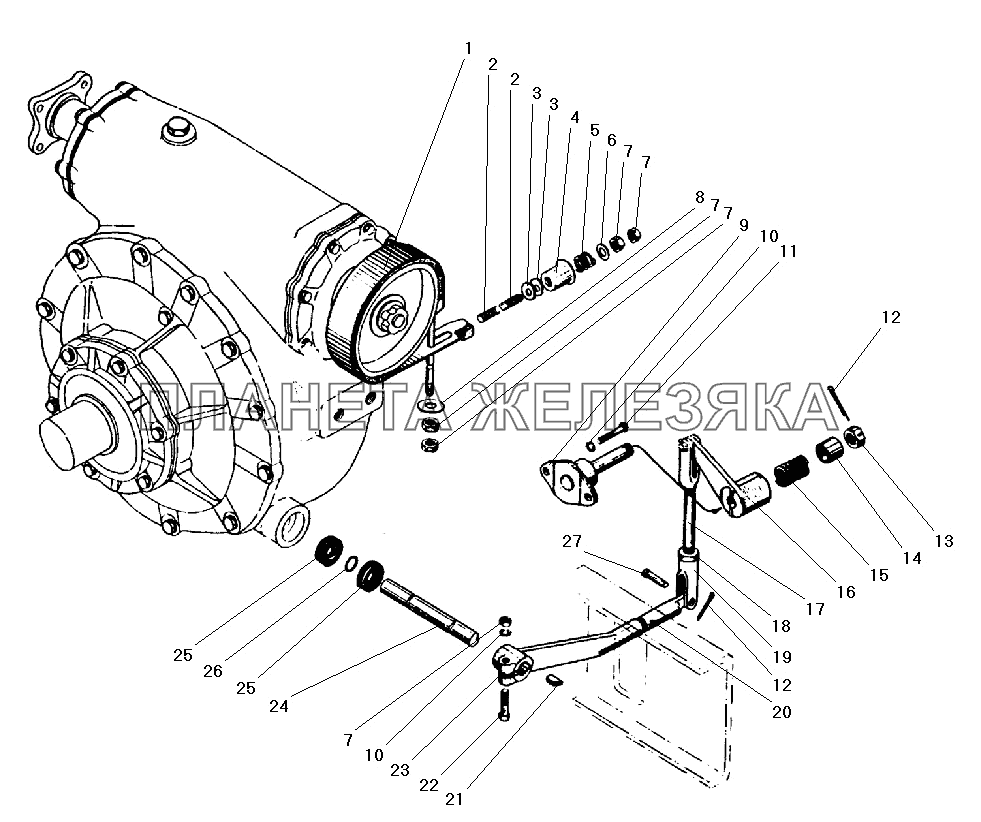

/164.gif "Тормоз и управление лебедкой УРАЛ-43206-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 375-4501166-В |
Лента тормоза в сборе Подробнее |
|
|
| 2 | 375-4501164-Д |
Наконечник ленты тормоза натяжной Подробнее |
|
|
| 3 | 335617-П29 |
Шайба 10 Подробнее |
|
|
| 4 | 375-3506383 |
Муфта обжимная Подробнее |
|
|
| 5 | 375-4503038 |
Пружина тормоза Подробнее |
|
|
| 6 | 335638-П29 |
Шайба 10 Подробнее |
|
|
| 7 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 8 | 252045-П29 |
Шайба 12 Подробнее |
|
|
| 9 | 375-4503044-10 |
Кронштейн с осью в сборе Подробнее |
|
|
| 10 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
11 | 200315-П29 |
Болт М10-6gх40 Подробнее |
|
| 12 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
 |
13 | 250978-П29 |
Гайка М14х1,5-6Н Подробнее |
|
| 14 | 375-4503105 |
Втулка поджимная Подробнее |
|
|
| 15 | 32-0627 |
Пружина Подробнее |
|
|
| 16 | 375-4503102-Б |
Рычаг управления лебедкой Подробнее |
|
|
| 17 | 375-4503018 |
Тяга Подробнее |
|
|
 |
18 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее |
|
| 19 | 375-3508045 |
Вилка тяги Подробнее |
|
|
| 20 | 375-4503111 |
Наконечник рычага Подробнее |
|
|
| 21 | 260415 |
Шпонка 5х8 сегментная Подробнее |
|
|
| 22 | 200317-П29 |
Болт М10-6gх45 стяжной Подробнее |
|
|
| 23 | 375-4503113-В |
Рычаг Подробнее |
|
|
| 24 | 375-4503013-Б |
Шток вилки Подробнее |
|
|
| 25 | 375-1803040 |
Сальник штока в сборе Подробнее |
|
|
| 26 | 4320-1803159 |
Кольцо уплотнительное Подробнее |
|
|
| 27 | 339640-П52 |
Палец 10х28 Подробнее |
|
