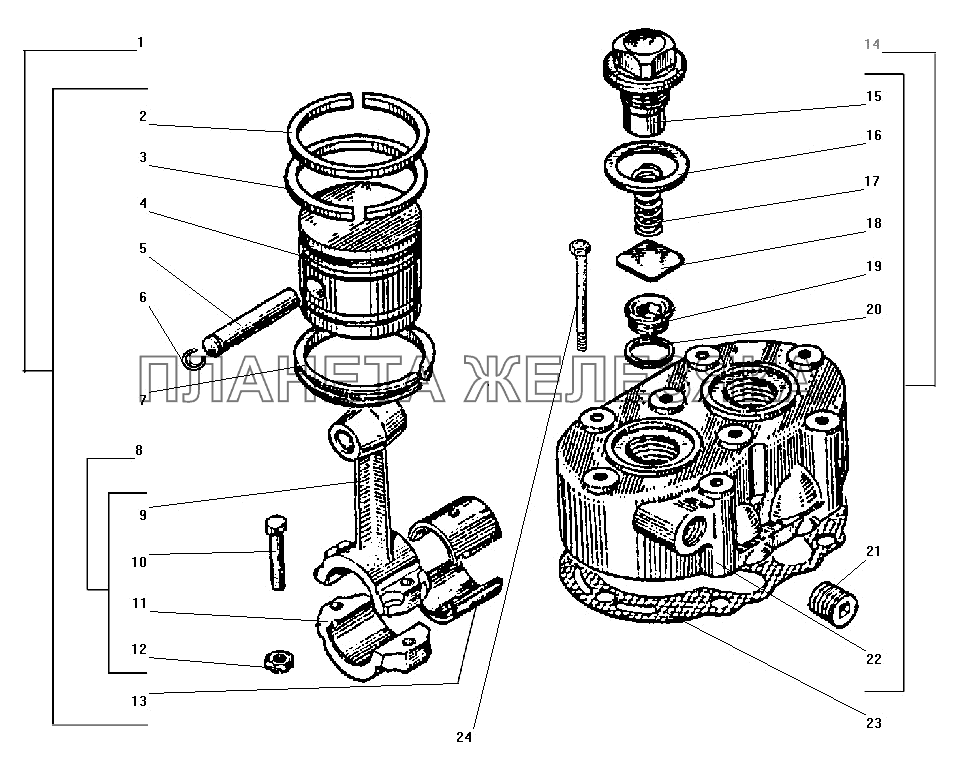

/117.gif "Головка и поршень компрессора УРАЛ-43206-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 130-3509150-05 |
Поршень с шатуном Подробнее |
|
|
| 2 | 130-3509164 |
Кольцо поршня компрессионное Подробнее |
|
|
| 3 | 130-3509164-01 |
Кольцо компрессионное Подробнее |
|
|
| 4 | 130-3509160-02 |
Поршень Подробнее |
|
|
| 5 | 130-3509170 |
Палец компрессора поршневой Подробнее |
|
|
| 6 | 130-3509172 |
Кольцо поршневого пальца стопорное Подробнее |
|
|
| 7 | 130-3509166 |
Кольцо поршня маслосъемное Подробнее |
|
|
| 8 | 130-3509180-05 |
Шатун в сборе Подробнее |
|
|
| 9 | 130-3509190-40 |
Шатун Подробнее |
|
|
| 10 | 120-3509200-10 |
Болт Подробнее |
|
|
| 11 | 130-3509196-30 |
Крышка шатуна Подробнее |
|
|
| 12 | 303180-01 |
Гайка Подробнее |
|
|
| 13 | 130-3509092-01 |
Вкладыш шатуна Подробнее |
|
|
| 14 | 130-3509039-03 |
Головка компрессора в сборе Подробнее |
|
|
| 15 | 120-3509044 |
Пробка нагнетательного клапана Подробнее |
|
|
| 16 | 120-3509045 |
Прокладка пробки Подробнее |
|
|
| 17 | 120-3509048 |
Пружина нагнетательного клапана Подробнее |
|
|
 |
18 | 130-3509050 |
Клапан нагнетательный Подробнее |
|
| 19 | 130-3509051-А |
Седло нагнетательного клапана Подробнее |
|
|
| 20 | 130-3509055 |
Прокладка седла нагнетательного клапана Подробнее |
|
|
| 21 | 483014 |
Заглушка Подробнее |
|
|
| 22 | 130-3509040-02 |
Головка компрессора Подробнее |
|
|
| 23 | 130-3509043-А |
Прокладка головки Подробнее |
|
|
 |
24 | 200271-П29 |
Болт М8-6gх60 Подробнее |
