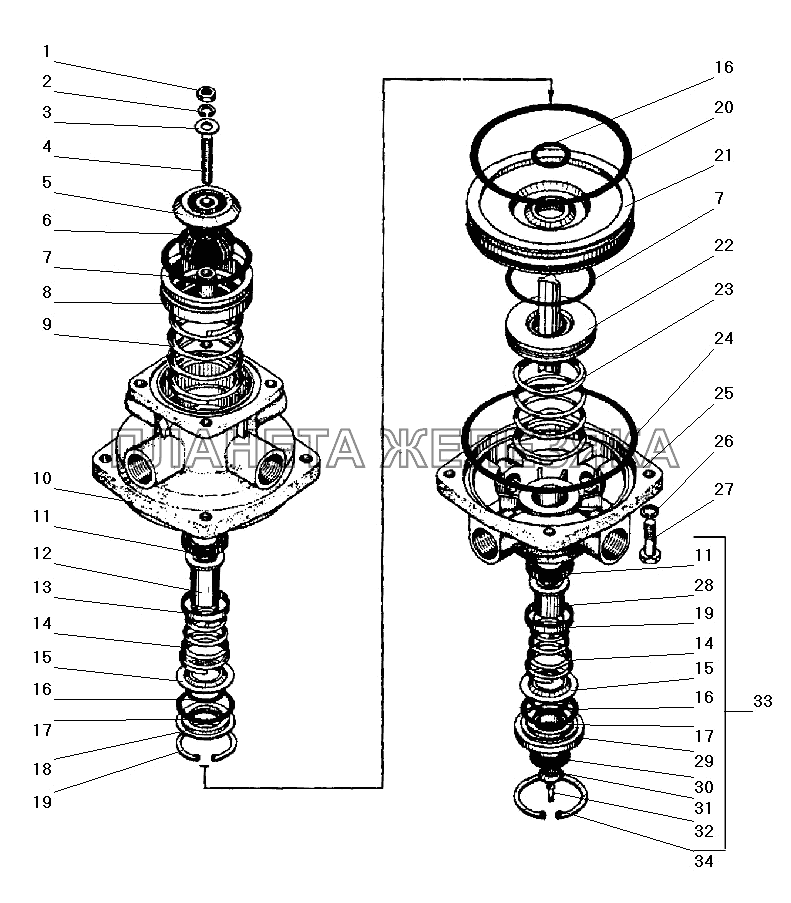

/123.gif "Детали тормозного двухсекционного крана УРАЛ-43206-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 2 | 305887-П29 |
Шайба 6 пружинная Подробнее |
|
|
| 3 | 305893-П29 |
Шайба 7 плоская Подробнее |
|
|
| 4 | 302200-П29 |
Винт М6х35 Подробнее |
|
|
| 5 | 100-3514056 |
Тарелка пружины Подробнее |
|
|
| 6 | 100-3514055 |
Элемент уравновешивающий Подробнее |
|
|
| 7 | 100-3514035 |
Кольцо О-образное 54,2х3 Подробнее |
|
|
| 8 | 100-3514052 |
Поршень верхний Подробнее |
|
|
| 9 | 100-3514050 |
Пружина Подробнее |
|
|
| 10 | 100-3514020 |
Корпус верхний Подробнее |
|
|
| 11 | 100-3514023 |
Кольцо клапана Подробнее |
|
|
| 12 | 100-3514022 |
Корпус клапана Подробнее |
|
|
| 13 | 100-3514024 |
Колпачок Подробнее |
|
|
| 14 | 100-3514026 |
Пружина Подробнее |
|
|
| 15 | 100-3514027 |
Кольцо опорное Подробнее |
|
|
| 16 | 100-3514028 |
Кольцо О-образное 20,3х2,4 Подробнее |
|
|
| 17 | 100-3536029 |
Кольцо О-образное 32х3 Подробнее |
|
|
| 18 | 100-3514030 |
Обойма Подробнее |
|
|
| 19 | 489306-П2 |
Кольцо упорное 38х1,5 Подробнее |
|
|
| 20 | 100-3514033 |
Кольцо О-образное 100х3 Подробнее |
|
|
| 21 | 100-3514032 |
Поршень большой Подробнее |
|
|
| 22 | 100-3514034 |
Поршень малый Подробнее |
|
|
| 23 | 100-3514036 |
Пружина Подробнее |
|
|
| 24 | 100-3514049 |
Кольцо О-образное 109,5х3 Подробнее |
|
|
| 25 | 100-3514040 |
Корпус нижний Подробнее |
|
|
| 26 | 305890-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
27 | 201458-П29 |
Болт М8-6gх25 Подробнее |
|
| 28 | 100-3514042 |
Корпус клапана Подробнее |
|
|
| 29 | 100-3514045 |
Корпус Подробнее |
|
|
| 30 | 100-3514046 |
Клапан Подробнее |
|
|
| 31 | 100-3514047 |
Шайба Подробнее |
|
|
| 32 | 100-3514048 |
Заклепка Подробнее |
|
|
| 33 | 100-3514044 |
Окно выпускное в сборе Подробнее |
|
|
| 34 | 489310-П2 |
Кольцо упорное 45х1,75 Подробнее |
|
