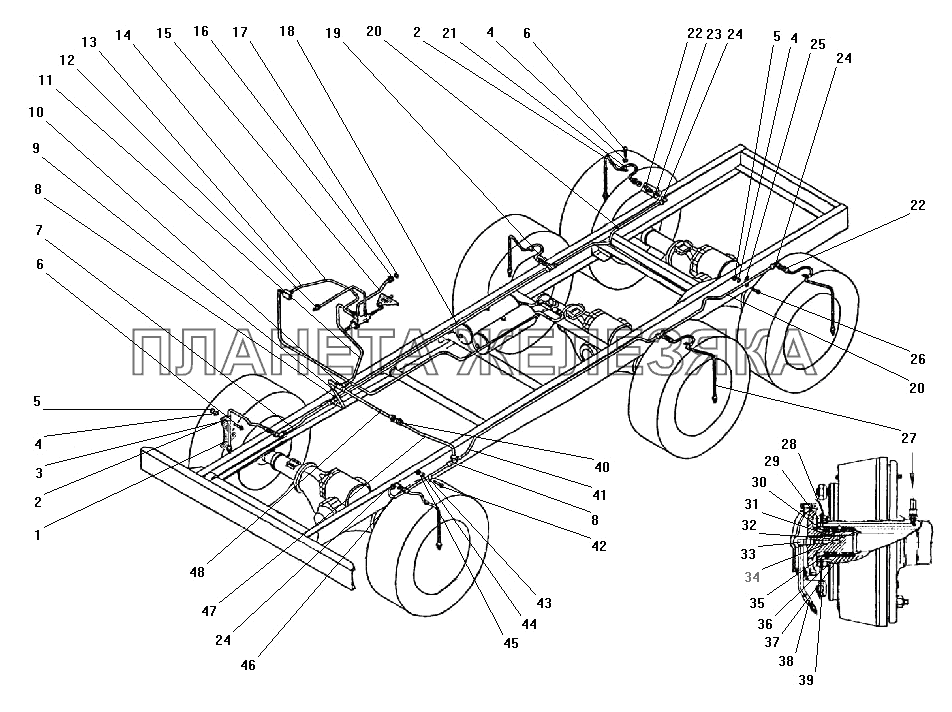

Система регулирования давления воздуха в шинах УРАЛ-43203-10
| ← Кран пневмоуправления | Кран управления давлением → |
/90.gif "Система регулирования давления воздуха в шинах УРАЛ-43203-10")
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4320-3125032 |
Кронштейн шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 375-3506023-01 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 339124-П29 |
Хомут крепления шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 252136-П2 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 250512-П29 |
Гайка М10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
6 | 201493-П29 |
Болт М10-6gх16 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 7 | 375-4225092 |
Трубка от тройника к правому переднему колесу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 339296 |
Тройник М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 4320У2-3125094-10 |
Трубка в сборе от тройника к правым колесам Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 339547 |
Тройник М16х1,5-М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 4320-3125100 |
Трубка от крана к центральному тройнику в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | Н-202 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 4320-3125102-01 |
Трубка от крестовины к крану управления давлением в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 375-4222022-Б |
Трубка выводная крана управления давлением в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 4320-3125132 |
Трубка к шинному манометру в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 339177-П29 |
Штуцер М10х1 М10х0,75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 375-4225028 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | 4320-3125218 |
Трубка от тройника к среднему правому колесу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 339225 |
Тройник К1/4"-М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 4320-3125192 |
Трубка от среднего к задним колесам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 339098-П29 |
Хомут крепления шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | 375-4225251 |
Фланец переходный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 250640-П29 |
Гайка М20х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | 339040 |
Угольник М14х1,5 КГ1/4" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 375-4225046 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
26 | 201500-П29 |
Болт М10 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 27 | 375-4225075-02 |
Шланг гибкий системы накачки шин в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | 4320-3103076 |
Гайка подшипника колеса в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
29 | 375-3103081-Г |
Контргайка подшипников колеса Подробнее
Дополнительная информация:
|
|||||||||||||||||||
 |
30 | 375-2303067-А |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 31 | 375-3124013 |
Кольцо распорное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | 375-4224081 |
Обойма Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
33 | 375-3124094 |
Угольник подвода воздуха Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 34 | 375-2303066 |
Направляющая полуоси Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 35 | 375-4224017-03 |
Сальник подвода воздуха в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 36 | 375-4224020-01 |
Обойма манжеты Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 37 | 375-3103080-Б |
Шайба стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
38 | 375-4225073-02 |
Шланг гибкий подвода воздуха в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 39 | 375-3103079-01 |
Шайба замочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 40 | 339035 |
Штуцер 14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 41 | 375-4225206 |
Трубка от тройника к среднему левому колесу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 42 | 201539-П29 |
Болт М12-6gх28 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 43 | 339168-П29 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 44 | 252137-П2 |
Шайба 12 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
45 | 250514-П29 |
Гайка М12-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 46 | 4320-3125034-01 |
Трубка к левому переднему колесу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 47 | 5557Я2-3125048 |
Трубка к левым колесам, вторая, в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 48 | 5557Я-3125046 |
Трубка к левым колесам, первая, в сборе Подробнее
Дополнительная информация:
|
|
