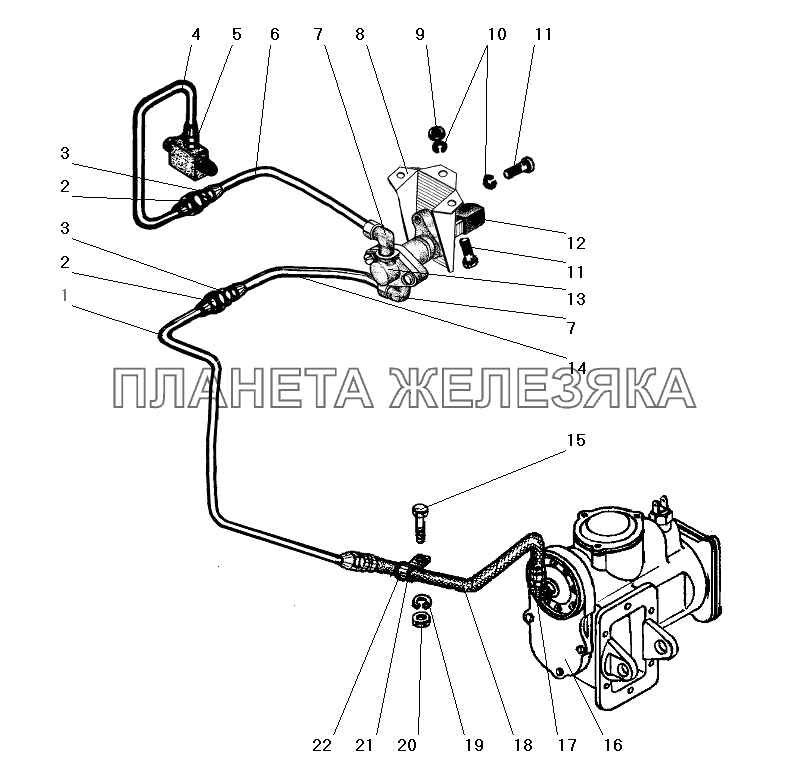

Установка пневмоуправления КОМ УРАЛ-4320-31
| ← Коробка отбора мощности | Кран пневмоуправления → |
/199.gif "Установка пневмоуправления КОМ УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4320Х-4206130 |
Трубка воздуховодная Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
2 | 250513-П29 |
Гайка М10х1-6Н Подробнее
Дополнительная информация:
|
|||||||||||||
| 3 | 339396 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 375Д-5205050 |
Трубка от крестовины к штуцеру Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 339200-П29 |
Штуцер М10х1 К1/8" Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 4320Х-4202327 |
Трубка подводящая к крану Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 339520 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 5920-4202277 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 250508-П29 |
Гайка М6-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 252154-П2 |
Шайба 6 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 220104-П29 |
Винт М6-6gх14 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 4322-8109044-10 |
Ручка управления Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 4320Х-4206201 |
Кран в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 4320Х-4202344 |
Трубка подводящая к диафрагме Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
15 | 201493-П29 |
Болт М10-6gх16 Подробнее
Дополнительная информация:
|
|||||||||||||
| 16 | 55571-4209009 |
Коробка отбора мощности Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 375-4245114 |
Штуцер подвода воздуха Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 5323-1803326 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 252156-П2 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 250512-П29 |
Гайка М10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 375-3506023 |
Прокладка хомута Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 339098-П29 |
Хомут крепления шланга Подробнее
Дополнительная информация:
|
|
