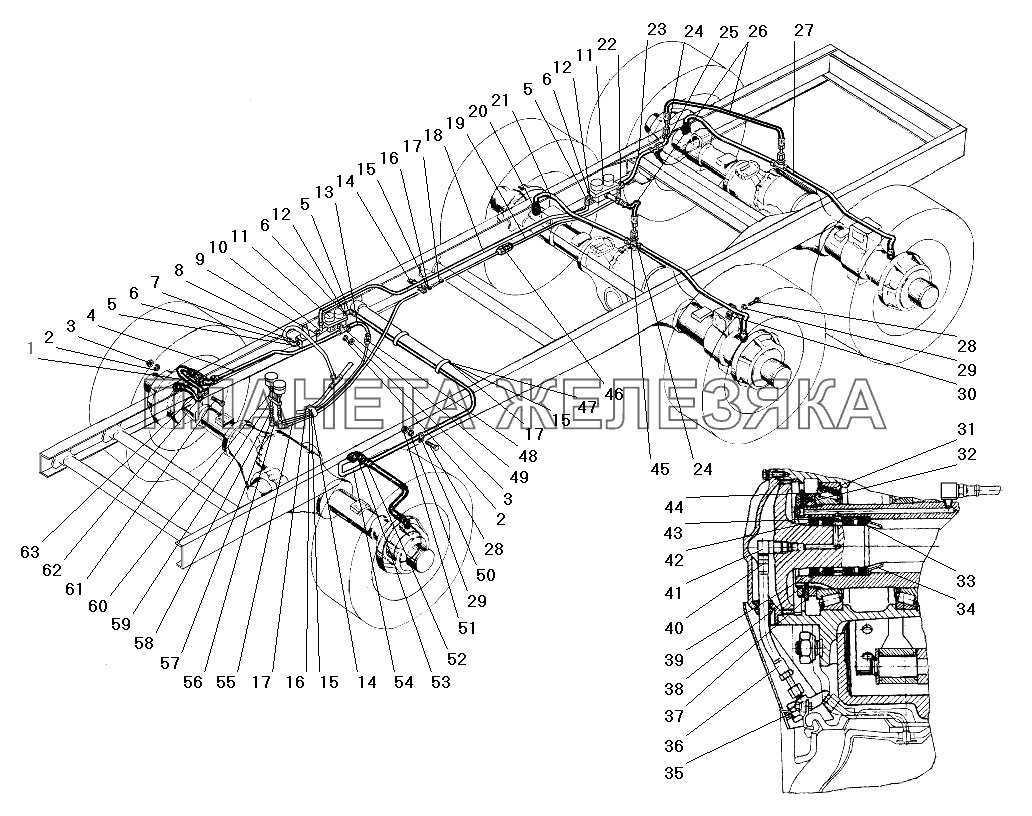

/118.gif "Система регулирования воздуха в шинах (для МО) УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 375-4225075-02 |
Шланг гибкий системы накачки шин в сборе Подробнее |
|
|
| 2 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 4 | 43206Х-3125092-11 |
Трубка к правому переднему колесу Подробнее |
|
|
| 5 | 339039-П |
Угольник М16х1,5 К3/8" Подробнее |
|
|
| 6 | 5323-3506054 |
Прокладка Подробнее |
|
|
| 7 | 4320-3514068 |
Пробка Подробнее |
|
|
| 8 | 43206Х-3125102-11 |
Трубка к клапану электромагнитному Подробнее |
|
|
 |
9 | 100-3515010 |
Клапан защитный одинарный в сборе Подробнее |
|
| 10 | 337776 |
Тройник Подробнее |
|
|
| 11 | ММММ.306577.018 |
Клапан электромагнитный КЭМ-5 Подробнее |
|
|
| 12 | 339983 |
Пробка Подробнее |
|
|
| 13 | 4320УЗ-3125138-01 |
Трубка к шинному манометру Подробнее |
|
|
| 14 | 339345-П29 |
Лента стяжная Подробнее |
|
|
| 15 | 4320-3724338-01 |
Прокладка хомута Подробнее |
|
|
| 16 | 339000-П29 |
Пряжка хомута Подробнее |
|
|
| 17 | 297575-П29 |
Шплинт 6х22 Подробнее |
|
|
| 18 | 43206Х-3125192-11 |
Трубка к заднему мосту Подробнее |
|
|
| 19 | 4320УЗ-3125218-01 |
Трубка к среднему мосту Подробнее |
|
|
| 20 | 339358 |
Угольник Подробнее |
|
|
| 21 | 4320ЯХ-3125106-01 |
Трубка к правому колесу Подробнее |
|
|
| 22 | 339236-П |
Тройник К3/8"-М16х1,5-М10х1 Подробнее |
|
|
| 23 | 55571П-3125192-10 |
Трубка от среднего к заднему мосту Подробнее |
|
|
| 24 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 25 | 339835 |
Угольник Подробнее |
|
|
| 26 | 43206-3125086 |
Шланг к заднему мосту Подробнее |
|
|
| 27 | 4320ЯХ-3125108-01 |
Трубка к левому колесу Подробнее |
|
|
| 28 | 331472-П29 |
Болт М10х25 Подробнее |
|
|
| 29 | 252136-П29 |
Шайба 10Т Подробнее |
|
|
| 30 | 337875 |
Скоба Подробнее |
|
|
 |
31 | 375-3103081-Г |
Контргайка подшипников колеса Подробнее |
|
| 32 | 4320-3103076 |
Гайка подшипника колеса в сборе Подробнее |
|
|
| 33 | 375-4224081 |
Обойма Подробнее |
|
|
| 34 | 375-2303066 |
Направляющая полуоси Подробнее |
|
|
 |
35 | 375-4224120-Ж |
Кран колесный в сборе Подробнее |
|
 |
36 | 375-4225073-02 |
Шланг гибкий подвода воздуха в сборе Подробнее |
|
| 37 | 375-3103080-Б |
Шайба стопорная Подробнее |
|
|
| 38 | 375-4224020-01 |
Обойма манжеты Подробнее |
|
|
| 39 | 375-4224017-03 |
Сальник подвода воздуха в сборе Подробнее |
|
|
| 40 | 00.10.00 |
Хомут червячный (12-22) Подробнее |
|
|
 |
41 | 375-3124094 |
Угольник подвода воздуха Подробнее |
|
 |
42 | 375-2303067-А |
Кольцо стопорное Подробнее |
|
| 43 | 375-3124013 |
Кольцо распорное Подробнее |
|
|
| 44 | 375-3103079-01 |
Шайба замочная Подробнее |
|
|
| 45 | 339547-П |
Тройник Подробнее |
|
|
| 46 | 39050-П |
Штуцер Подробнее |
|
|
| 47 | 339003-П29 |
Лента стяжная Подробнее |
|
|
| 48 | 339396-П |
Штуцер Подробнее |
|
|
| 49 | 339611 |
Тройник Подробнее |
|
|
| 50 | 339168-П29 |
Хомут Подробнее |
|
|
| 51 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 52 | 250634-П29 |
Гайка М14х1,5 Подробнее |
|
|
| 53 | 339361 |
Угольник Подробнее |
|
|
| 54 | 43206Х-3125050-11 |
Трубка к левому переднему колесу Подробнее |
|
|
| 55 | 43206Х-3125136-01 |
Трубка к шинному манометру Подробнее |
|
|
| 56 | 339520-П |
Угольник Подробнее |
|
|
 |
57 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 58 | 339705-П |
Штуцер Подробнее |
|
|
| 59 | 2108-3401228 |
Хомут Подробнее |
|
|
| 60 | 43206Х-3125132-01 |
Трубка к шинному манометру Подробнее |
|
|
 |
61 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 62 | 375-3506023-01 |
Прокладка Подробнее |
|
|
| 63 | 339124-П29 |
Хомут крепления шланга Подробнее |
|
