| ← Платформа | Тент платформы → |

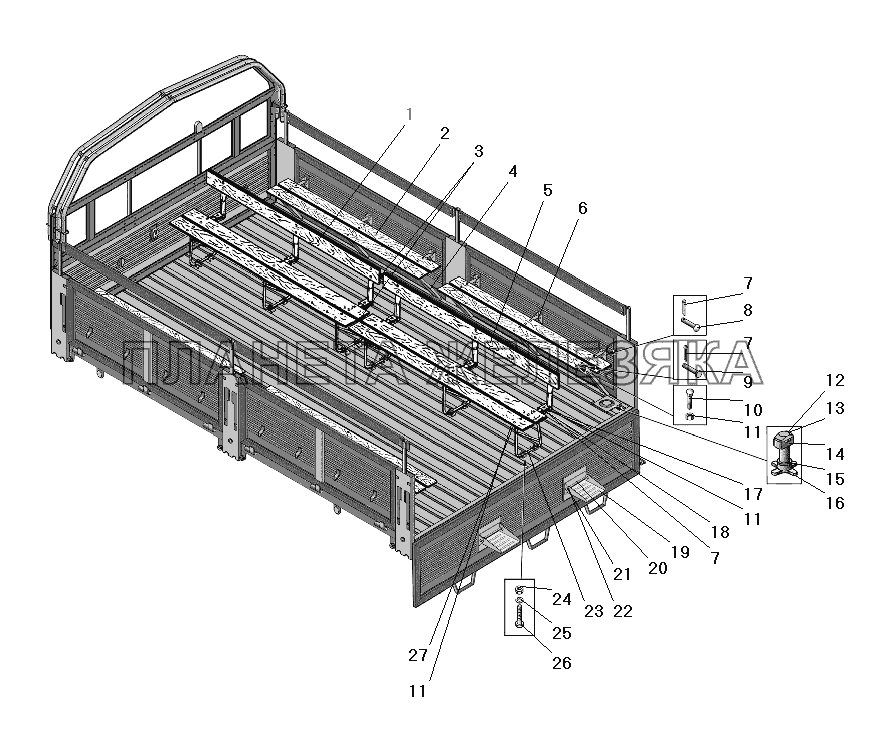

/29.gif "Сиденья платформы УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-8506105-10 |
Сиденье среднее переднее в сборе Подробнее |
|
|
| 2 | 4320Х-8506013-30 |
Сиденье платформы боковое в сборе Подробнее |
|
|
| 3 | 4320-8506163 |
Палец стопорный в сборе Подробнее |
|
|
| 4 | 4320-8506020 |
Ножка в сборе Подробнее |
|
|
| 5 | 4320-8506110-10 |
Сиденье среднее заднее в сборе Подробнее |
|
|
| 6 | 4320-8506015 |
Поперечина в сборе Подробнее |
|
|
| 7 | 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
|
| 8 | 4320-8506064 |
Штырь Подробнее |
|
|
| 9 | 260066-П52 |
Палец 8х50 Подробнее |
|
|
| 10 | 210383-П29 |
Болт М8-6gх40 Подробнее |
|
|
| 11 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 12 | 43206Х-8501300 |
Замок в сборе Подробнее |
|
|
| 13 | 43206Х-8501267 |
Кольцо запорное Подробнее |
|
|
| 14 | 43206Х-8501262 |
Фиксатор Подробнее |
|
|
| 15 | 43206Х-8501268 |
Шайба Подробнее |
|
|
| 16 | 43206Х-8501264 |
Штурвал в сборе Подробнее |
|
|
| 17 | 210386-П29 |
Болт М8-6gх55 Подробнее |
|
|
| 18 | 260043-П52 |
Палец 8х48 Подробнее |
|
|
| 19 | 43206Х-8504216 |
Подножка Подробнее |
|
|
| 20 | 4320Х-8504213-10 |
Ось подножки Подробнее |
|
|
| 21 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
 |
22 | 252007-П29 |
Шайба 12 Подробнее |
|
| 23 | 4320-8506125 |
Ножка Подробнее |
|
|
| 24 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 25 | 252136-П29 |
Шайба 10Т Подробнее |
|
|
| 26 | 331479-П29 |
Болт специальный М10х58 крепления среднего сиденья к основанию Подробнее |
|
|
| 27 | 210383-П29 |
Болт М8-6gх40 Подробнее |
|
