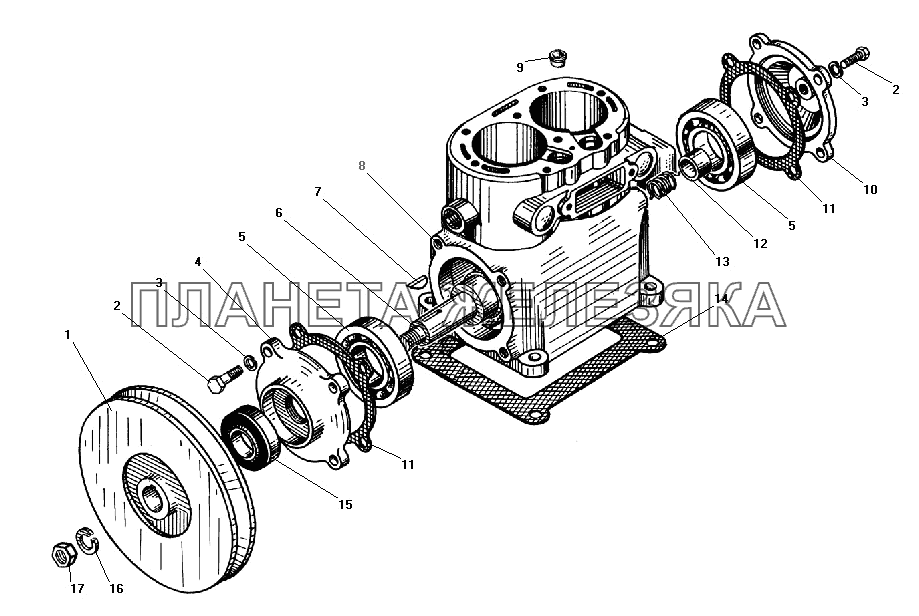

Блок-картер компрессора УРАЛ-4320-31| ← Установка компрессора | Головка компрессора → |
/147.gif "Блок-картер компрессора УРАЛ-4320-31")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4320Я-3509130-01 |
Шкив компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
2 | 201458-П29 |
Болт М8-6gх25 Подробнее
Дополнительная информация:
|
|||||||||||||
| 3 | 252135-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 130-3509060-А |
Крышка передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
5 | 207 |
Подшипник шариковый радиальный однорядный Подробнее
Дополнительная информация:
|
|||||||||||||
| 6 | 130-3509110-22 |
Вал коленчатый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 418251 |
Шпонка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 130-3509024-11 |
Блок-картер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 130-3509069 |
Седло впускного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 130-3509090-Б |
Крышка задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 120-3509063 |
Прокладка передней и задней крышек картера компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 120-3509094-01 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 120-3509093 |
Пружина уплотнителя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 130-3509103-Б |
Прокладка нижней крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 120-3509070-А2 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 252160-П2 |
Шайба 18Л Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 250638-П29 |
Гайка М18х1,5-6Н Подробнее
Дополнительная информация:
|
|
