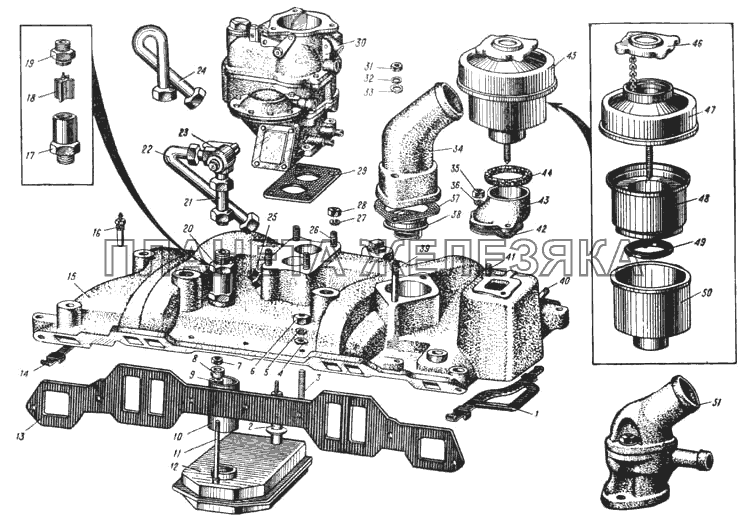

| ← Коленчатый и распределительный валы, приводы распределителя, топливного насоса и центробежного датчика ограничителя оборотов коленчатого вала (Рис. 11) | Выпускной газопровод (Рис. 13) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-1008012 |
Труба впускная в сборе Подробнее |
|
||
| 130-1008012-Б |
Труба впускная в сборе Подробнее |
|
||
| 130-1014010 |
Патрубок вентиляции картера маслоналивной с фильтром воздуха в сборе Подробнее |
|
||
| 131-1008012 |
Труба впускная в сборе Подробнее |
|
||
| 131-1008012-Б |
Труба впускная в сборе Подробнее |
|
||
| 131-1014010 |
Патрубок вентиляции картера маслоналивной с фильтром воздуха в сборе Подробнее |
|
||
| 164-1014150 |
Фильтр вентиляции картера в сборе Подробнее |
|
||
| 164-1014153 |
Крышка фильтра в сборе Подробнее |
|
||
| 252154-П2 |
Шайба 6 пружинная Подробнее |
|
||
| 375-1107300-Б |
Корпус верхний в сборе Подробнее |
|
||
| 1 | 130-1008214-Б |
Прокладка впускной трубы концевая передняя Подробнее |
|
|
| 2 | 130-1014244 |
Втулка маслоуловителя распорная передняя с шайбой в сборе Подробнее |
|
|
| 3 | 307173-П8 |
Шпилька М10-М10х1х37 крепления впускной трубы Подробнее |
|
|
| 4 | 252006-П8 |
Шайба 10 Подробнее |
|
|
| 5 | 252156-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 6 | 250513-П8 |
Гайка М10х1 Подробнее |
|
|
| 7 | 250509-П8 |
Гайка М6х0,75 Подробнее |
|
|
| 8 | 305842-П8 |
Шайба 6,2 Подробнее |
|
|
| 9 | 120-3901270 |
Шайба уплотнительная Подробнее |
|
|
| 10 | 130-1014249 |
Втулка маслоуловителя распорная задняя Подробнее |
|
|
| 11 | 307168-П8 |
Шпилька М6-М6х0,75х68 крепления маслоуловителя Подробнее |
|
|
| 12 | 130-1014210 |
Маслоуловитель вентиляции картера в сборе Подробнее |
|
|
| 13 | 130-1008114-А2 |
Прокладка впускной трубы Подробнее |
|
|
| 14 | 130-1008215-Б |
Прокладка впускной трубы концевая задняя Подробнее |
|
|
| 15 | 130-1008015 |
Труба впускная Подробнее |
|
|
| 16 | 120-3808012-Б |
Датчик указателя температуры воды типа ТМ101 в сборе Подробнее |
|
|
| 17 | 130-1014051 |
Корпус клапана вентиляции картера Подробнее |
|
|
| 18 | 130-1014050 |
Клапан вентиляции картера Подробнее |
|
|
| 19 | 130-1014059 |
Крышка корпуса клапана Подробнее |
|
|
| 20 | 130-1014048 |
Клапан вентиляции картера в сборе Подробнее |
|
|
| 21 | 131-1014260 |
Трубка вентиляции картера от клапана к крану в сборе Подробнее |
|
|
| 22 | 131-1014258 |
Трубка вентиляции картера от крана к газопроводу в сборе Подробнее |
|
|
| 23 | 131-1014310 |
Кран вентиляции картера в сборе Подробнее |
|
|
| 24 | 130-1014254 |
Трубка вентиляции картера Подробнее |
|
|
| 25 | 300160-П8 |
Штуцер трубки Подробнее |
|
|
| 26 | 304070-П8 |
Шпилька М8-М8х1х24 Подробнее |
|
|
| 27 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 28 | 250511-П8 |
Гайка М8х1 Подробнее |
|
|
| 29 | 121-1107027 |
Прокладка карбюратора Подробнее |
|
|
| 30 | 375-1107011 |
Карбюратор К89А в сборе (без штуцера) Подробнее |
|
|
| 31 | 250513-П8 |
Гайка М10х1 Подробнее |
|
|
| 32 | 252156-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 33 | 305753-П8 |
Шайба 10,2 Подробнее |
|
|
| 34 | 130-1303014 |
Патрубок водяной рубашки двигателя выпускной Подробнее |
|
|
| 34 | 130-1303014 |
Патрубок водяной рубашки двигателя выпускной Подробнее |
|
|
| 35 | 250513-П8 |
Гайка М10х1 Подробнее |
|
|
| 36 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 37 | 120-1303017 |
Прокладка патрубка Подробнее |
|
|
| 38 | 130-1306010 |
Термостат типа ТС101 (с твердым наполнителем) в сборе Подробнее |
|
|
| 39 | 414445-П8 |
Шпилька М10-М10х1х55 крепления патрубка Подробнее |
|
|
| 40 | 307156-П8 |
Шпилька М10-М10х1х28 Подробнее |
|
|
| 41 | 414061-П8 |
Шпилька М10-М10х1х25 крепления патрубка Подробнее |
|
|
| 42 | 130-1014029 |
Прокладка патрубка вентиляции картера Подробнее |
|
|
| 43 | 130-1014012 |
Патрубок вентиляции картера маслоналивной Подробнее |
|
|
| 44 | 130-1014187 |
Прокладка фильтра вентиляции картера Подробнее |
|
|
| 45 | 131-1014150 |
Фильтр вентиляции картера в сборе Подробнее |
|
|
| 46 | 164-1014200 |
Крышка маслоналивного патрубка в сборе Подробнее |
|
|
| 47 | 131-1014153 |
Крышка фильтра в сборе Подробнее |
|
|
| 48 | 164-1014165 |
Элемент фильтрующий в сборе Подробнее |
|
|
| 49 | 164-1014181 |
Прокладка патрубка фильтра Подробнее |
|
|
| 50 | 164-1014180 |
Корпус фильтра вентиляции картера с патрубком в сборе Подробнее |
|
|
| 51 | 130-1303013-Б |
Патрубки водяной рубашки выпускные в сборе Подробнее |
|
