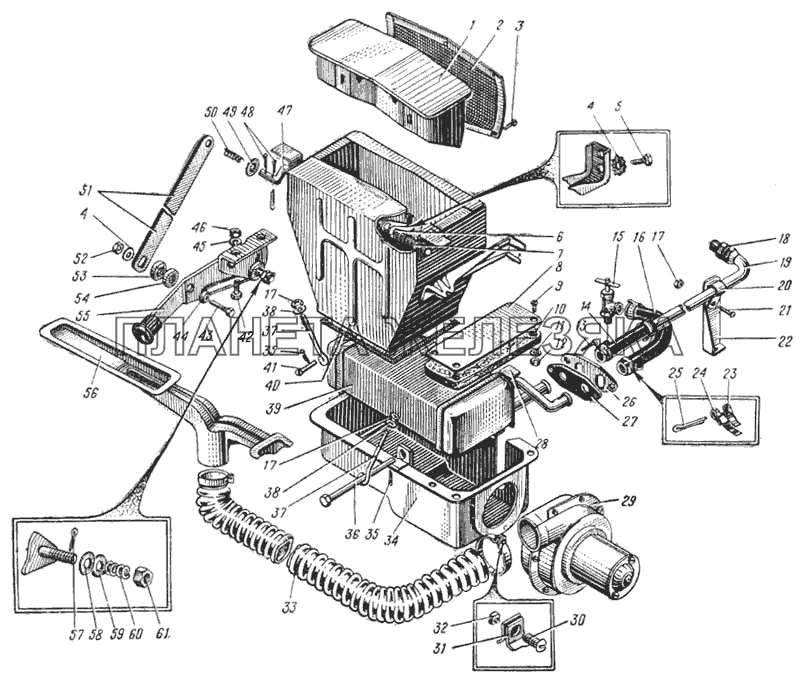

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 224570-П8 |
Винт М4х8 Подробнее |
|
||
| 252152-П9 |
Шайба 4 пружинная Подробнее |
|
||
| 375-8101010-В |
Отопитель в сборе Подробнее |
|
||
| 377-8101010 |
Отопитель в сборе Подробнее |
|
||
| 1 | 375-5304010 |
Крышка люка вентиляции в сборе Подробнее |
|
|
| 2 | 375-5304020 |
Сетка люка в сборе Подробнее |
|
|
| 3 | 240883-П |
Винт 4х10 Подробнее |
|
|
| 4 | 252234-П29 |
Шайба 6 Подробнее |
|
|
 |
5 | 201415-П29 |
Болт М6-6gх10 Подробнее |
|
| 6 | 32-094 |
Пружина оси Подробнее |
|
|
| 7 | 353-5304190 |
Шайба 10 Подробнее |
|
|
| 8 | 81-8101116-А |
Прокладка кожуха радиатора средняя Подробнее |
|
|
| 9 | 221578-П29 |
Винт М5-6gх12 Подробнее |
|
|
| 10 | 81-8101118-А |
Прокладка кожуха радиатора нижняя Подробнее |
|
|
| 11 | 252003-П29 |
Шайба 5 Подробнее |
|
|
| 12 | 250464-П29 |
Гайка М5-6Н Подробнее |
|
|
| 13 | 240902-П29 |
Винт М5х12 Подробнее |
|
|
| 14 | 377-8101224 |
Шланг водоотводной Подробнее |
|
|
 |
15 | 130-8101390 |
Кран отопителя в сборе Подробнее |
|
| 16 | 375-8101222 |
Шланг водоподводной Подробнее |
|
|
| 17 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 18 | 252134-П29 |
Шайба пружинная 6 Подробнее |
|
|
| 19 | 375-1013045 |
Угольник Подробнее |
|
|
| 21 | 220103-П29 |
Винт М6-6gх12 Подробнее |
|
|
| 22 | 375-8101212-Б |
Кронштейн водоотводной трубы Подробнее |
|
|
| 23 | 339000-П29 |
Пряжка хомута Подробнее |
|
|
| 24 | 339155-П29 |
Лента стяжная Подробнее |
|
|
| 25 | 337260-П29 |
Шплинт 6,4х22 Подробнее |
|
|
| 26 | 375-8101174 |
Пластина уплотнителя Подробнее |
|
|
| 27 | 375-8101170 |
Уплотнитель патрубков радиатора Подробнее |
|
|
| 28 | 30-8101120 |
Заслонка кожуха радиатора Подробнее |
|
|
| 29 | 76-8102010 |
Вентилятор обдува ветрового стекла в сборе Подробнее |
|
|
| 30 | 220086-П29 |
Винт М5-6gх30 Подробнее |
|
|
| 31 | 288014-П29 |
Хомут 48 Подробнее |
|
|
| 32 | 251084-П29 |
Гайка М5 Подробнее |
|
|
| 33 | 375-8102060 |
Шланг вентилятора обдува ветрового стекла Подробнее |
|
|
| 34 | 375-8101095-В |
Кожух радиатора отопителя в сборе Подробнее |
|
|
 |
35 | 258038-П |
Шплинт 3х16 Подробнее |
|
| 36 | 339008-П29 |
Палец 8х145 Подробнее |
|
|
| 37 | 353-8101016 |
Тяга крепления отопителя Подробнее |
|
|
| 38 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 39 | 375-8101115-Б |
Радиатор отопителя в сборе Подробнее |
|
|
| 40 | 375-8101146-Б |
Прокладка кожуха Подробнее |
|
|
 |
41 | 260043-П29 |
Палец 8х48 Подробнее |
|
 |
42 | 201453-П29 |
Болт М8-6gх14 Подробнее |
|
| 43 | 332451-П29 |
Болт М6х22 Подробнее |
|
|
| 44 | 335622-П29 |
Шайба 11,5 Подробнее |
|
|
| 45 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
| 46 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 47 | 375-5304030 |
Ось крышки люка в сборе Подробнее |
|
|
| 48 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
| 49 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 50 | 353-5304070 |
Пружина тяги привода вентиляции передка Подробнее |
|
|
| 51 | 375-5304065 |
Тяга привода вентиляции передка в сборе Подробнее |
|
|
| 52 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 53 | 353-5304072 |
Шайба Подробнее |
|
|
| 54 | 335404-П29 |
Шайба 7 Подробнее |
|
|
| 55 | 375-5304050 |
Привод вентиляции передка в сборе Подробнее |
|
|
| 56 | 375-8102100 |
Распределитель обдува ветрового стекла в сборе Подробнее |
|
|
| 57 | 258002-П29 |
Шплинт 1,5х16 Подробнее |
|
|
| 58 | 335402-П29 |
Шайба 6,5 Подробнее |
|
|
| 59 | 335403-П29 |
Шайба 6,5 Подробнее |
|
|
| 60 | 353-5304088 |
Пружина Подробнее |
|
|
| 61 | 250956-П29 |
Гайка М6 Подробнее |
|
