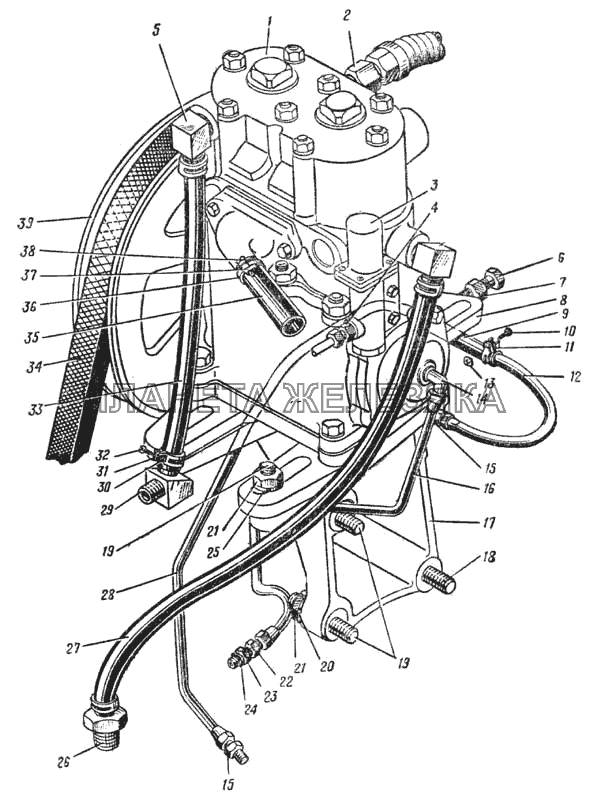

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 375-3509012-Б |
Компрессор в сборе Подробнее |
|
|
| 2 | 421152-П8 |
Штуцер шланга отвода воздуха от компрессора Подробнее |
|
|
 |
3 | 130-3512010-А2 |
Регулятор давления в сборе Подробнее |
|
| 4 | 421149-П8 |
Штуцер регулятора давления Подробнее |
|
|
| 5 | 130-1013149 |
Угольник шланга отвода воды (на компрессоре) Подробнее |
|
|
| 6 | 301134-П8 |
Болт регулировочный Подробнее |
|
|
| 7 | 250512-П8 |
Гайка М10 Подробнее |
|
|
| 8 | 133-3509098 |
Крышка картера компрессора нижняя с ушком в сборе Подробнее |
|
|
| 9 | 375-3509269 |
Шланг трубок соединительный Подробнее |
|
|
| 10 | 220082-П8 |
Винт хомута Подробнее |
|
|
| 11 | 288000-П8 |
Хомут шланга Подробнее |
|
|
| 12 | 375-3509266 |
Трубка отвода масла от компрессора первая в сборе Подробнее |
|
|
| 13 | 251084-П8 |
Гайка М5 Подробнее |
|
|
| 14 | 300301-П |
Угольник трубки Подробнее |
|
|
| 15 | 421152-П8 |
Штуцер шланга отвода воздуха от компрессора Подробнее |
|
|
| 16 | 133-3509260 |
Трубка подвода масла к компрессору в сборе Подробнее |
|
|
| 17 | 133-3509125 |
Коронштейн крепления компрессора Подробнее |
|
|
| 18 | 308614-П8 |
Шпилька М12х1,25х35 Подробнее |
|
|
| 19 | 308614-П8 |
Шпилька М12х1,25х35 Подробнее |
|
|
| 19 | 308614-П8 |
Шпилька М12х1,25х35 Подробнее |
|
|
| 20 | 252137-П8 |
Шайба пружинная крепления кронштейна Подробнее |
|
|
| 21 | 250515-П8 |
Гайка М12х1,25 Подробнее |
|
|
| 22 | 300225-П8 |
Переходник трубки Подробнее |
|
|
| 23 | 300300-П8 |
Штуцер трубки Подробнее |
|
|
| 24 | 305554-П |
Шайба 14,5 Подробнее |
|
|
| 25 | 252007-П2 |
Шайба крепления компрессора Подробнее |
|
|
| 26 | 140-8104076 |
Штуцер шланга подвода воды Подробнее |
|
|
| 27 | 130-3509293-Б |
Шланг подвода воды к компрессору Подробнее |
|
|
| 28 | 375-3509268 |
Трубка отвода масла от компрессора вторая в сборе Подробнее |
|
|
| 29 | 115-1011103 |
Угольник шлангов подвода воды (на компрессоре) и отвода воды Подробнее |
|
|
| 30 | 251084-П8 |
Гайка М5 Подробнее |
|
|
| 31 | 288004-П8 |
Хомут крепления шланга Подробнее |
|
|
| 32 | 220082-П8 |
Винт хомута Подробнее |
|
|
| 33 | 130-3509290-Б |
Шланг отвода воды от компрессора Подробнее |
|
|
| 34 | 375-3509250 |
Ремень приводной Подробнее |
|
|
| 35 | 375-3509276 |
Шланг подвода воздуха к компрессору Подробнее |
|
|
| 36 | 339003-П8С |
Хомут крепления шланга Подробнее |
|
|
| 37 | 339000-П8С |
Пряжка хомута Подробнее |
|
|
| 38 | 337260-П8С |
Шплинт Подробнее |
|
|
 |
39 | 120-3509130 |
Шкив компрессора Подробнее |
