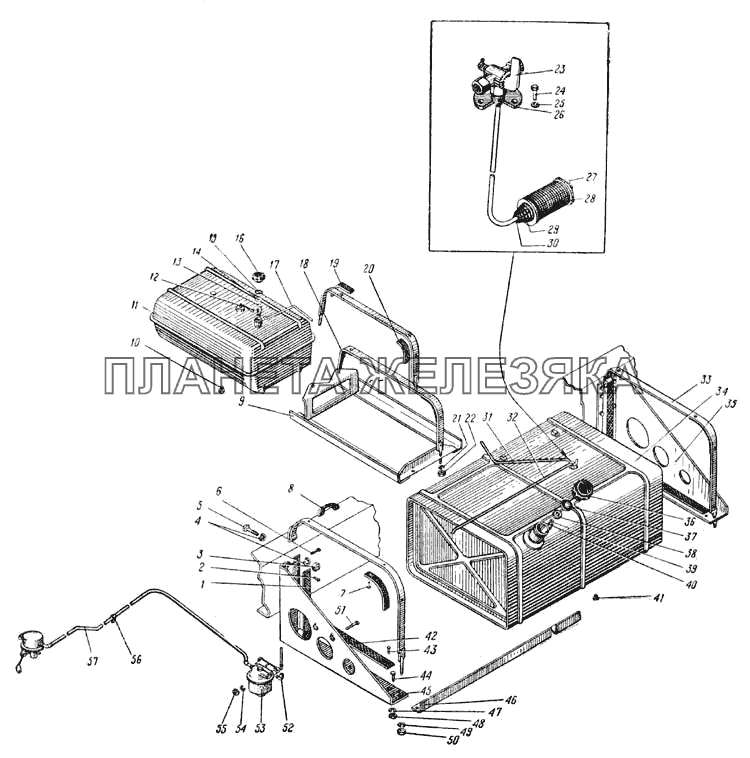

| ← Полнопоточный центробежный фильтр очистки масла (Рис.18) | Топливные баки и топливопроводы автомобиля Урал-375С (Рис. 20) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201588-П29 |
Болт М14-6gх38 Подробнее |
|
||
| 255808-П |
Заклепка 6х16 Подробнее |
|
||
| 375-1102063 |
Прокладка крепления дополнительного топливного бака Подробнее |
|
||
| 375-1103011-А |
Пробка основного топливного бака в сборе Подробнее |
|
||
| 375-1104005-А2 |
Кран основного топливного бака с трубкой и фильтром в сборе Подробнее |
|
||
| 375-1104118 |
Шланг предохранительный Подробнее |
|
||
| 375С-8404052 |
Кронштейн крепления основного топливного бака передний в сборе Подробнее |
|
||
| 377-1103011 |
Пробка топливного бака в сборе Подробнее |
|
||
| 1 | 375-1101121 |
Прокладка крепления основного топливного бака короткая Подробнее |
|
|
| 2 | 255806-П |
Заклепка 6х14 Подробнее |
|
|
 |
3 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 4 | 252138-П9 |
Шайба пружинная 14 Подробнее |
|
|
| 5 | 201592-П29 |
Болт М14х48 Подробнее |
|
|
| 6 | 339447-П52 |
Палец 10х64 Подробнее |
|
|
| 7 | 255725-П |
Заклепка 4х11 Подробнее |
|
|
| 8 | 375-1101120 |
Прокладка хомута Подробнее |
|
|
| 9 | 375-1102009-А |
Кронштейн крепления дополнительного топливного бака Подробнее |
|
|
| 10 | 262542-П29 |
Пробка контрольная К1/4" Подробнее |
|
|
| 11 | 375-1102010-Б |
Бак топливный дополнительный в сборе Подробнее |
|
|
| 12 | 330513-П29 |
Болт М6х11 Подробнее |
|
|
| 13 | 2201с60 |
Цепочка пробки в сборе Подробнее |
|
|
| 14 | 375-1103025 |
Пластина пружинная пробки Подробнее |
|
|
| 15 | 375-1103026-А |
Прокладка пробки Подробнее |
|
|
| 16 | 375-1103020-А |
Корпус пробки Подробнее |
|
|
| 17 | 375-1104013 |
Трубка всасывающая с угольником в сборе Подробнее |
|
|
| 18 | 375-1102110 |
Хомут крепления дополнительного топливного бака в сборе Подробнее |
|
|
| 18 | 377С-1102110 |
Хомут крепления дололнительного топливного бака в сборе Подробнее |
|
|
| 19 | 353-1101122 |
Прокладка хомута короткая Подробнее |
|
|
| 19 | Прокладка хомута короткая | Прокладка хомута короткая |
|
|
| 20 | 375-1102118 |
Прокладка хомута длинная Подробнее |
|
|
| 20 | Прокладка хомута длинная | Прокладка хомута длинная |
|
|
| 21 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
| 22 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 23 | 375-1104010-Б2 |
Кран основного топливного бака с трубкой в сборе Подробнее |
|
|
| 24 | Н-11302-П29 |
Болт М5-6gх13 Подробнее |
|
|
| 25 | 252153-П9 |
Шайба пружинная 5 Подробнее |
|
|
| 26 | 375-1101036 |
Фланец крана Подробнее |
|
|
| 27 | 258365-П29 |
Штифт 3х20 Подробнее |
|
|
| 28 | 375-1104006 |
Сетка фильтра в сборе Подробнее |
|
|
| 29 | 375-1104011 |
Пружина фильтра Подробнее |
|
|
| 30 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 31 | 375-1104078-В |
Трубка от дополнительного топливного бака к крану в сборе Подробнее |
|
|
| 32 | 375-1104081-01 |
Трубка от основного топливного бака к фильтру-отстойнику в сборе Подробнее |
|
|
| 33 | 375-1101110 |
Хомут крепления основного топливного бака Подробнее |
|
|
| 34 | 375-1101010-Б2 |
Бак топливный основной в сборе Подробнее |
|
|
| 35 | 375-1101101 |
Кронштейн крепления основного топливного бака задний в сборе Подробнее |
|
|
| 36 | 375-1103021-А |
Корпус пробки Подробнее |
|
|
| 37 | 375-1103008-Б |
Прокладка пробки Подробнее |
|
|
| 38 | 375-1103027 |
Пластина пружинная пробки Подробнее |
|
|
| 39 | 2201с60 | Цепочка пробки в сборе |
|
|
| 40 | 330513-П29 |
Болт М6х11 Подробнее |
|
|
| 41 | 262542-П29 |
Пробка контрольная К1/4" Подробнее |
|
|
| 42 | 375-1101107 |
Прокладка крепления основного топливного бака длинная Подробнее |
|
|
| 43 | 255808-П |
Заклепка 6х16 Подробнее |
|
|
 |
44 | 201497-П29 |
Болт М10-6gх25 Подробнее |
|
| 45 | 375-1101100 |
Кронштейн крепления основного топливного бака передний в сборе Подробнее |
|
|
| 46 | 375-1101108 |
Угольник кронштейнов Подробнее |
|
|
| 47 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 48 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 49 | 252138-П9 |
Шайба пружинная 14 Подробнее |
|
|
|
|
50 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
 |
51 | 201500-П29 |
Болт М10 Подробнее |
|
| 52 | 339115-П29 |
Угольник М14х1,5 К1/4" Подробнее |
|
|
 |
53 | 150В-1105010 |
Фильтр-отстойник топлива в сборе Подробнее |
|
| 54 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 55 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 56 | 339178-П29 |
Хомут 9 Подробнее |
|
|
| 57 | 375-1104083-Б |
Трубка от фильтра-отстойника к топливному насосу в сборе Подробнее |
|
