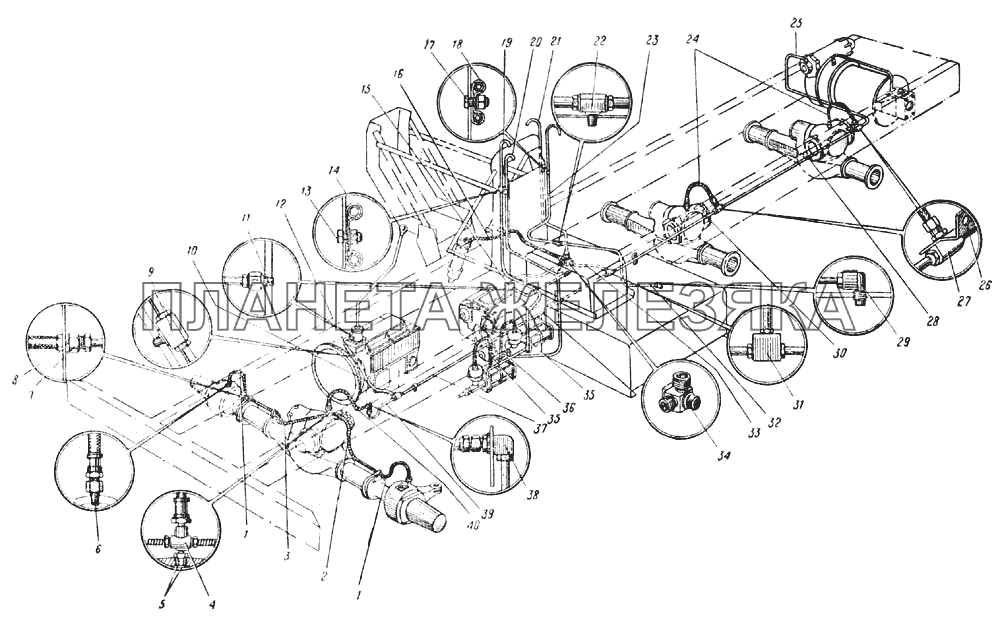

Схема системы герметизации (Рис. 129) УРАЛ-375| ← Блок шинных кранов (Рис. 128) | Лебедка с редуктором в сборе и управление лебедкой (Рис. 130) → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250510-П29 |
Гайка М8-6Н Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 250512-П29 |
Гайка М10 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 250634-П29 |
Гайка М14х1,5 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252135-П9 |
Шайба пружинная 8 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252136-П9 |
Шайба пружинная 10 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252158-П9 |
Шайба пружинная 14 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 339168-П29 |
Хомут Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 339178-П29 |
Хомут 9 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 339203-П29 |
Скоба крепления трубопровода Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 339392-П29 |
Хомут 9 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 375-4245072 |
Трубка с пробкой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 375С-4245065 |
Трубка топливных баков выводная в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| Н-2927-7 |
Скоба Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 375-3506045-А |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 375-4245020-01 |
Трубка переднего моста левая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 375-4245025 |
Трубка переднего моста правая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 339151-П29 |
Тройник К1/8"-М12х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 375-4245072 |
Трубка с пробкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 339202-П29 |
Штуцер К1/8"-М12х1,25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 252159-П9 |
Шайба пружинная 16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 339206-П29 |
Тройник К1/8"-М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 375-4245041-Б |
Трубка к картеру сцепления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 339263-П29 |
Штуцер К1/8"-М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 375-4245060-Б |
Трубка к коробке передач в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
13 | 201497-П29 |
Болт М10-6gх25 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 14 | 339168-П29 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 375-4245022-10 |
Трубка от переходника к раздаточной коробке в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 375-4245067 |
Шланг гибкий гидроподъемника в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
17 | 201495-П29 |
Болт М10-6gх20 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 18 | 339392-П29 |
Хомут 9 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 375-4245057 |
Трубка выводная пневмоусилителей в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 375-4245045 |
Трубка тормозного крана в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 375-4245047 |
Трубка мостов выводная вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 339146-П29 |
Тройник М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 375-4245065-Б |
Трубка топливных баков выводная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 375-4245070 |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 375-4245035-01 |
Трубка от тройника к лебедке в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 375-4245039 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 339144-П29 |
Тройник М14-М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 375-4245018 |
Трубка к заднему мосту в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 339115-П29 |
Угольник М14х1,5 К1/4" Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 375-4245014 |
Трубка к среднему мосту в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 339148-П29 |
Тройник М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 375-4245063 |
Трубка к дополнительному топливному баку в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 375-4245037 |
Трубка мостов выводная первая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 339275-П29 |
Переходник М16х1,5-М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 375-3407622 |
Шланг дренажный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 375-4245055-10 |
Трубка от первого пневмоусилителя ко второму в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 375-4245012-10 |
Трубка к переднему мосту вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 339145-П29 |
Угольник М14-М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 375-4245015-В |
Трубка к переднему мосту первая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 375-4245070 |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|
