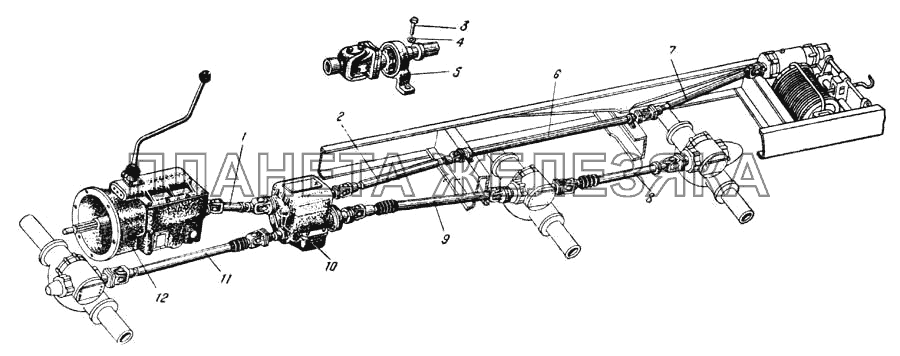

Схема расположения карданных валов автомобиля Урал-375Д (Рис. 50) УРАЛ-375
| ← Эскиз доработки правого кронштейна раздаточной коробки (Рис. 49) | Схема расположения карданных валов автомобиля Урал-377 (Рис. 51) → |
| № | Номер детали | Наименование детали | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 204У-1700009-Б |
Коробка передач с картером сцепления в сборе (с транспортировочной заглушкой) Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 1 | 375-2202010-В3 |
Вал карданный промежуточный с шарнирами в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 2 | 375-4502010-Б |
Вал карданный привода лебедки первый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 3 | 201562-П29 |
Болт М12х1,25х28 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 4 | 252137-П9 |
Шайба пружинная 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 5 | 375-4502034-А |
Опора промежуточного карданного вала в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 6 | 375-4502014-А |
Вал карданный привода лебедки промежуточный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 7 | 375-4502011-Б |
Вал карданный привода лебедки задний в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 8 | 375-2201010-В |
Вал карданный заднего моста с шарнирами в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 9 | 375-2205010-Б3 |
Вал карданный среднего моста с шарнирами в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 10 | 375-1800020-Г |
Раздаточная коробка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 11 | 375-2203010-В1 |
Вал карданный переднего моста с шарнирами в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 12 | 204У-1700010-Б |
Коробка передач с картером сцепления в сборе Подробнее
Дополнительная информация:
|
|
