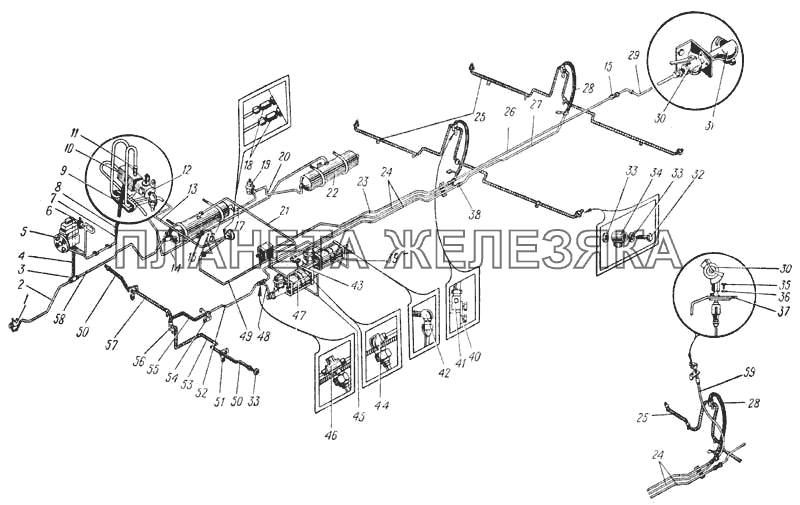

Схема пневмогидравлических тормозов автомобиля Урал-375Д (Рис. 94) УРАЛ-375
| ← Силовой агрегат тормозов (Рис. 93) | Схема пневмогидравлических тормозов автомобиля Урал-377 (Рис. 95) → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 201419-П29 |
Болт М6 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
 |
201457-П29 |
Болт М8-6gх22 Подробнее
Дополнительная информация:
|
||||||||||||||||||||||
 |
250563-П29 |
Гайка М18х1,5-6Н Подробнее
Дополнительная информация:
|
||||||||||||||||||||||
| 250636-П29 |
Гайка М16х1,5-6Н Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252134-П9 |
Шайба пружинная 6 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252140-П9 |
Шайба пружинная 18 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252155-П9 |
Шайба пружинная 8 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252159-П9 |
Шайба пружинная 16 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 256838-П |
Заклепка 10х24 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 256840-П |
Заклепка 10х28 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 339040-П |
Угольник М14х1,5 К1/4" Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 339046-П |
Угольник конечный М20х1,5 К3/8" Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 339049-П |
Штуцер К1/2"-М16х1,5 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 339058-П |
Втулка 34 проходная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 339158-П29 |
Скоба крепления воздухопровода Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 339232-П |
Угольник тормозного крана М16х1,5 К1/2" Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 339434-П29 |
Хомут Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 375-3506094 |
Кронштейн тройника Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 377С-3506208-А |
Воздухопровод от тормозного крана к соединительной головке в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| Н-202 |
Втулка проходная уплотнительная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 1 | 375-3524000 |
Клапан буксирный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 2 | 375-3506077-Б2 |
Воздухопровод от тройника к буксирному клапану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 3 | 339228-П |
Тройник М20х1,5 М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
4 | 375-3506380 |
Шланг компрессора в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 5 | 130-3509009 |
Компрессор с транспортными деталями в сборе (без регулятора давления)(только для запасных частей) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
6 | 130-3512010-А2 |
Регулятор давления в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 7 | 375-3506217-В |
Воздухопровод к регулятору давления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 8 | 375-3506239 |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 9 | 375-3506082 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 10 | 375-3506145 |
Крестовина разбора воздуха Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 11 | 339200-П29 |
Штуцер М10х1 К1/8" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 12 | 214-3413010-Б |
Кран отбора воздуха в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 13 | 375-3506325 |
Воздухопровод к верхнему штуцеру манометра в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 14 | 375-3506330 |
Воздухопровод от крестовины ко второму воздушному баллону первый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 15 | 339050-П |
Штуцер М16х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 16 | 375-3506320-01 |
Воздухопровод от крестовины ко второму воздушному баллону второй в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 17 | 375-3506213-10 |
Воздухопровод от первого воздушного баллона к междубаллонному редуктору в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 18 | 339157-П29 |
Штуцер М10х1 манометра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 19 | 375-3515105-А |
Редуктор междубаллонный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 20 | 375-3506215-Б |
Воздухопровод от междубаллонного редуктора ко второму воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 21 | 375-3506240 |
Воздухопровод от первого воздушного баллона к тормозному крану Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 22 | 375-3513015 |
Баллон воздушный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 23 | 375-3506208-10 |
Воздухопровод от тормозного крана к соединительной головке первый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 24 | 375-3506080 |
Трубопровод от тройника к тормозам среднего (заднего) моста в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 25 | 375-3506100-Б2 |
Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 26 | 375-3506210-Г |
Воздухопровод от тормозного крана к соединительной головке второй в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 27 | 375-3506083-Б |
Трубопровод от тройника к тормозам заднего моста второй в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 28 | 375-3506024-А1 |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 29 | 375-3506228 |
Воздухопровод от тормозного крана к соединительной головке третий в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 30 | 200-3520010 |
Кран разобщительный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 31 | 200-3521010-В2 |
Головка соединительная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
32 | 51-3506012 |
Болт соединительный Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 33 | 51-3506013 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 34 | 375-3506002 |
Муфта соединительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 35 | 201418-П29 |
Болт М6-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 36 | 252134-П9 |
Шайба пружинная 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 37 | 375-3520030 |
Фланец крепления разобщительного крана и соединительной головки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 38 | 339226-П |
Штуцер переходной М12х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 39 | 375-3506120 |
Воздухопровод от тормозного крана ко второму пневмоусилителю в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 40 | 375-3506007 |
Кронштейн тройника Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 41 | 375-3506091 |
Тройник трубопроводов Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 42 | 339046-П |
Угольник конечный М20х1,5 К3/8" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 43 | 375-3506005-Б |
Трубопровод ко второму главному тормозному цилиндру в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 44 | 375-3506017 |
Угольник трубопровода Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 45 | 375-3506114-А2 |
Воздухопровод от тормозного крана к первому пневмоусилителю в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 46 | 375-3506011 |
Тройник центральный трубопроводов Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 47 | 375-3510005-В |
Агрегат силовой с главным тормозным цилиндром первый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 48 | 375-3506014 |
Трубопровод к первому главному тормозному цилиндру в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 49 | 377-3506330 |
Воздухопровод к нижнему штуцеру манометра в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 50 | 375-3506045-А |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 51 | 375-3506219 |
Кронштейн крепления шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 52 | 375-3506012 |
Трубопровод от центрального тройника к передним тормозам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 53 | 375-3506062-Б |
Трубопровод от тройника к левому переднему тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 54 | 375-3506098 |
Угольник гибкого шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 55 | 375-3506045-А |
Шланг гибкий в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 56 | 375-3506091 |
Тройник трубопроводов Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 57 | 375-3506036-Б |
Трубопровод от тройника к правому переднему тормозу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 58 | 375-3506200-Б |
Воздухопровод от тройника к первому воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 59 | 375С-3506041 |
Воздухопровод от тормозного крана к соединительной головке второй в сборе Подробнее
Дополнительная информация:
|
|
