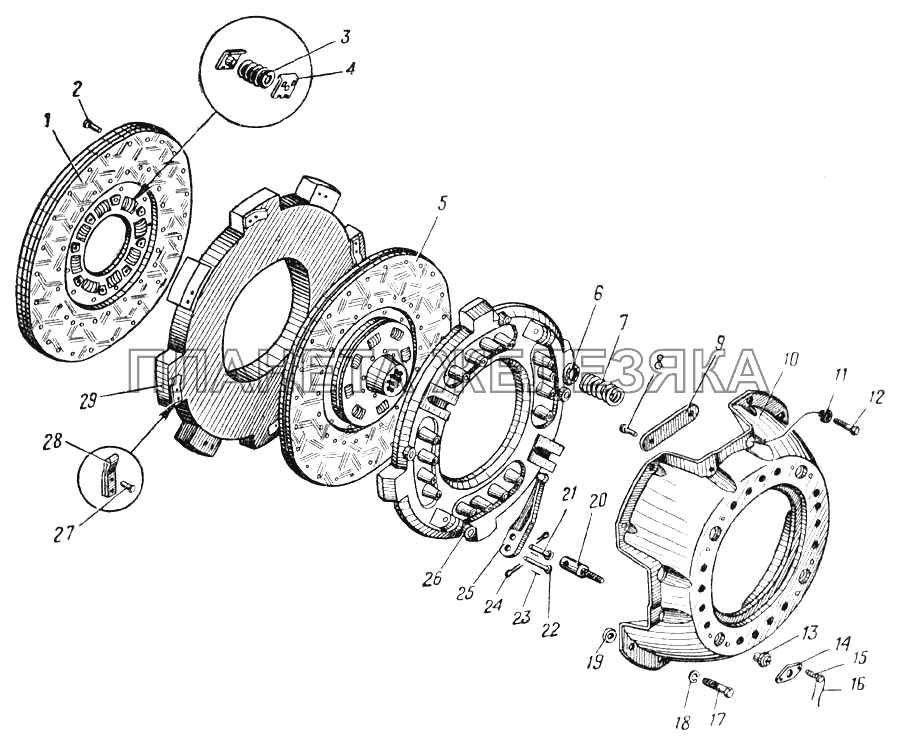

Сцепление (Рис. 38) УРАЛ-375| ← Установка шторы радиатора (Рис. 159) | Картер и привод сцепления (Рис. 39) → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130-1601122 |
Кожух сцепления в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 130-1601131 |
Диск сцепления ведомый с кольцом демпфера в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 375-1600001 |
Сцепление в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
375-1601010 |
Картер сцепления в сборе Подробнее
Дополнительная информация:
|
||||||||||||||||
| 375-1601090 |
Диск сцепления нажимной с кожухом в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
1 | 130-1601138 |
Накладка фрикционная ведомого диска Подробнее
Дополнительная информация:
|
|||||||||||||||
| 2 | 304104-П |
Заклепка 4х6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 130-1601150 |
Пружина демпфера сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
4 | 130-1601161 |
Пластина опорная пружины Подробнее
Дополнительная информация:
|
|||||||||||||||
| 5 | 375-1601130 |
Диск сцепления ведомый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 130-1601118 |
Шайба изолирующая нажимной пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 130-1601115 |
Пружина нажимная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 253910-П |
Заклепка 7х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 130-1601175 |
Пластина крепления нажимного диска Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 130-1601125 |
Кожух сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 130-1601176 |
Втулка пластины Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 301380-П8 |
Болт М8х22 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
13 | 130-1601178 |
Гайка регулировочная вилки рычага Подробнее
Дополнительная информация:
|
|||||||||||||||
| 14 | 130-1601183 |
Пластина опорная регулировочной гайки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 301314-П |
Болт М8х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 258253-П |
Шплинт-проволока 1,2х175 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
17 | 301315-П |
Болт М10х33 крепления кожуха сцепления Подробнее
Дополнительная информация:
|
|||||||||||||||
| 18 | 252136-П9 |
Шайба пружинная 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 375-1601127-А |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 307015-П |
Вилка рычага нажимного диска М10х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
21 | 130-1601112 |
Палец вилки рычага Подробнее
Дополнительная информация:
|
|||||||||||||||
| 22 | 130-1601105 |
Палец рычага нажимного диска Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 306230-П |
Ролик игольчатый рычага нажимного диска 1,6х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
24 | 258038-П |
Шплинт 3х16 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 25 | 130-1601095 |
Рычаг нажимного диска Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 375-1601132 |
Диск сцепления нажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 336603-П |
Заклепка 6х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 375-1601116-Б |
Пружина отжимная среднего ведущего диска Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 375-1601091 |
Диск сцепления ведущий средний в сборе Подробнее
Дополнительная информация:
|
|
